至高速公路特大桥设计CAD图纸

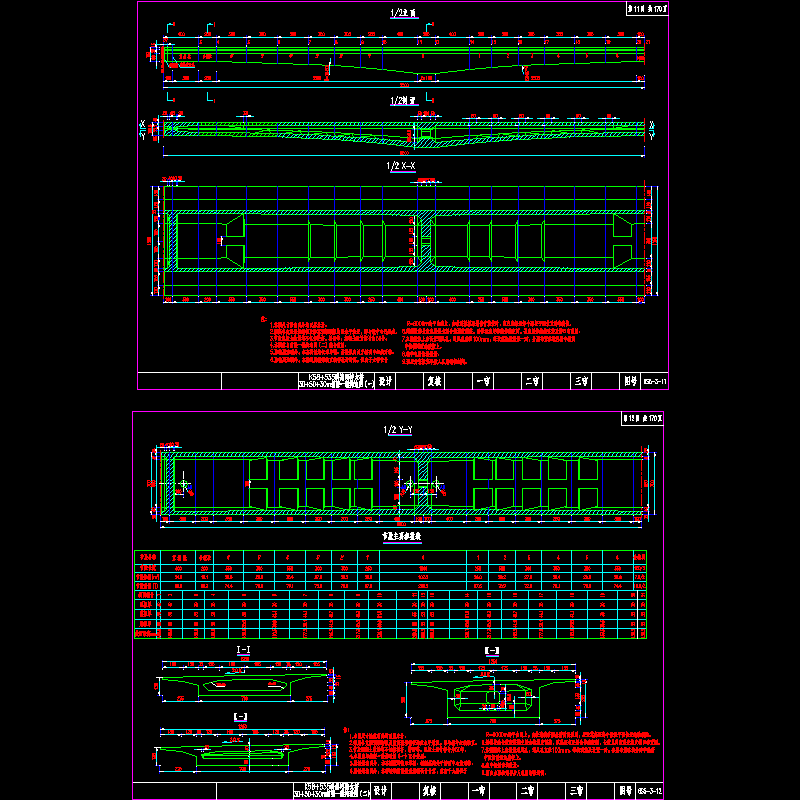

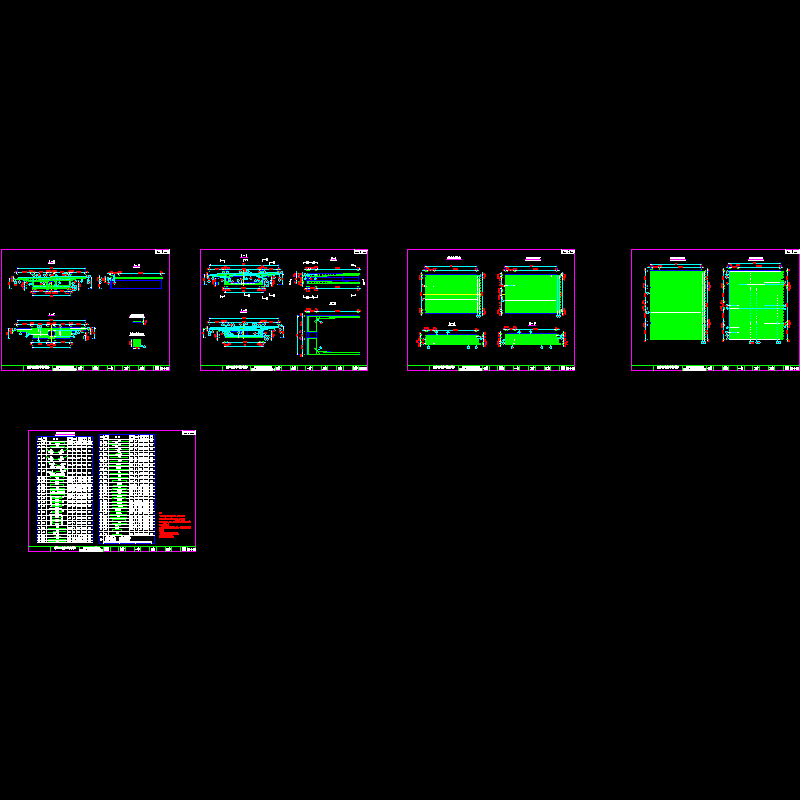

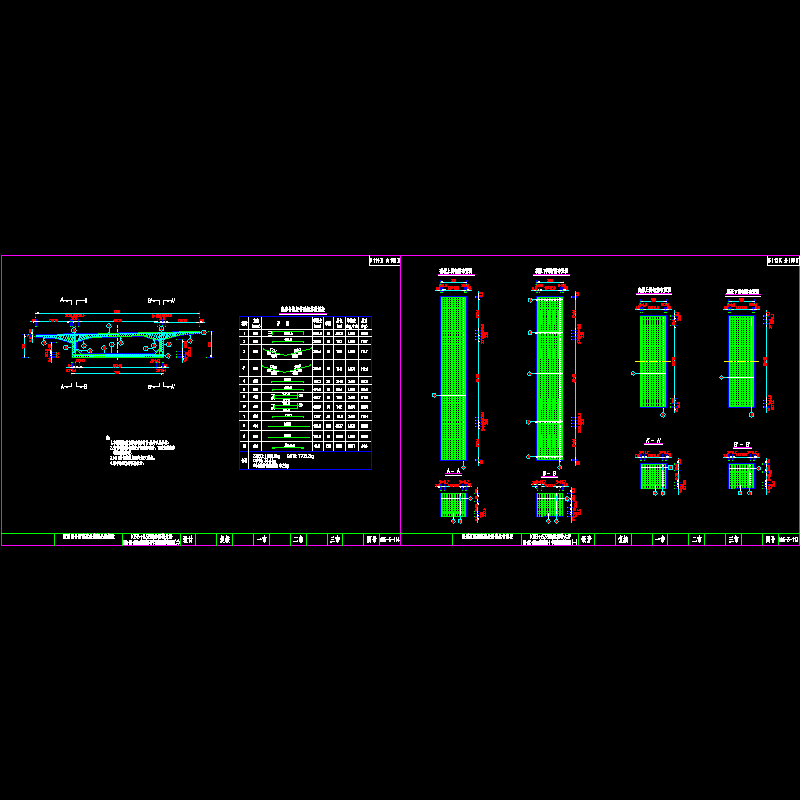

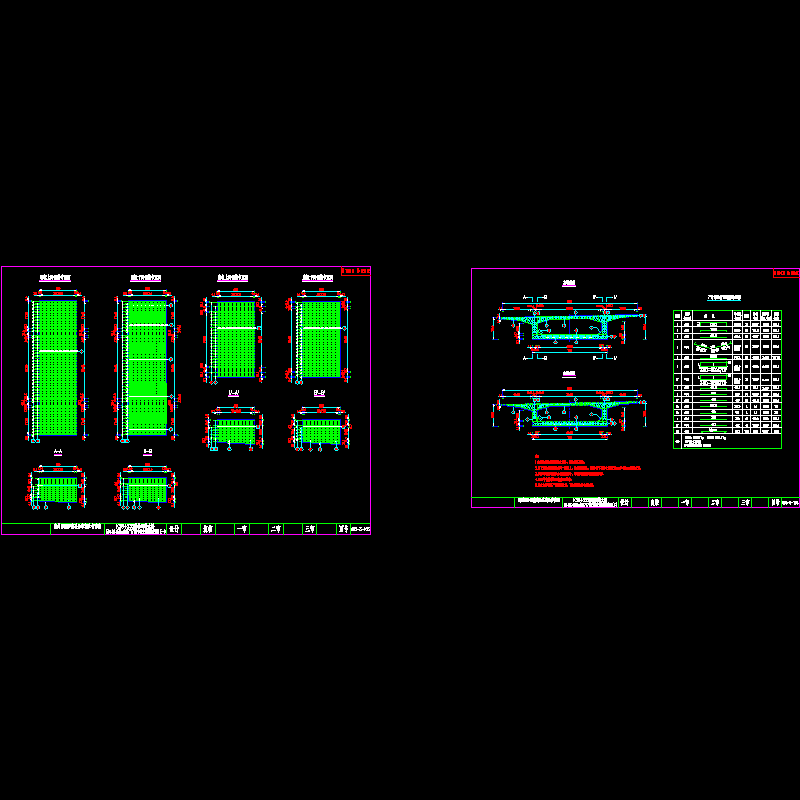

xx河特大桥桥面总宽26.0m，中间设置2m的中央分隔带，设计为分离式双幅桥。由于大桥与xx河、主隔堤和沙螺干渠斜交，且斜交角较大，故大桥采用左、右错幅布置，大桥主要由30mT梁、40mT梁及主跨50m连续箱梁、主跨80m连续箱梁组合而成。左幅布置为：（12×30.0m）T梁 （30.0 50.0 30.0）m连续箱梁 （4×30.0m）T梁 （50.0 80.0 50.0）m连续箱梁 （13×30.0m）T梁 （8×40.0）m T梁，左幅桥梁全长1486.75m。右幅布置为：（12×30.0m）T梁 （30.0 50.0 30.0）m连续箱梁 （4×30.0m）T梁 （50.0 80.0 50.0）m连续箱梁 （14×30.0m）T梁 （7×40.0）m T梁，右幅桥梁全长1476.75m。其中（30.0 50.0 30.0）m连续箱梁跨越xx河，（50.0 80.0 50.0）m连续箱梁跨越主隔堤，沙螺干渠由40mT梁跨越。 　　 引桥为30m和40m先简支后结构连续体系T梁；主桥连续箱梁上部构造由两座三跨一联双幅预应力混凝土变截面连续箱梁组成，梁底为圆曲线，桥面横坡2%。大桥位于R=6600m的平曲线上。
