两层框架结构西班牙风情酒店结构施工图纸

  • 建筑类别:酒店
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.83kN/平方米
  • 参考图纸:37张
  • 设计年代:近代

附件详情

该项目是西班牙风情酒店项目,地上2层,框架结构,大面积造型复杂坡屋面,抗震设防烈度为7度,采用锤击式预应力高强混凝土管桩(PHC桩)AB型,基础设计等级为乙级。
结构专业该资料包含:混凝土结构设计总说明,11G101-1梁柱墙平法补充及调整,结构标准详图-设备基础集水坑等,预应力混凝土管桩说明,桩位平面图,承台平面图,承台详图,墙柱定位平面图,结构平面图,板配筋图,梁配筋图,构件详图,楼梯图等共计22张图。

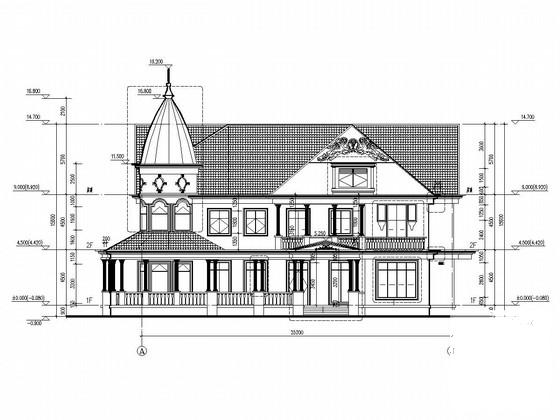

建筑专业该资料包含:平面图,立面图,剖面图,墙身详图,卫生间详图,门窗立面详图, 楼梯详图 等共计15张图。
分享投稿时间:近几年11月。

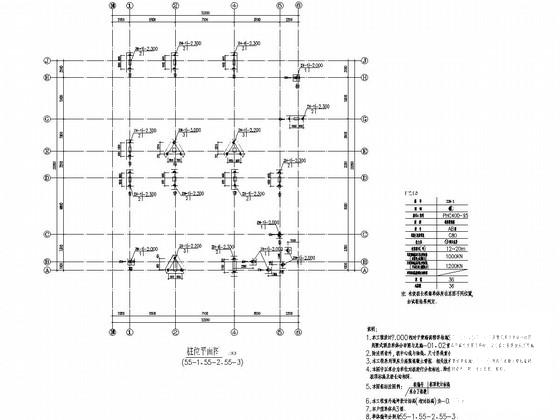

桩位平面图

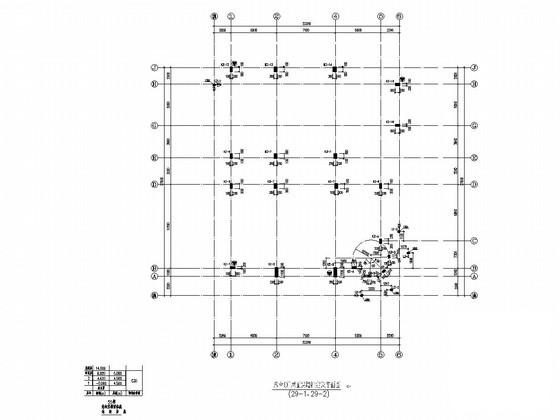

承台顶~屋面层墙柱定位平面图

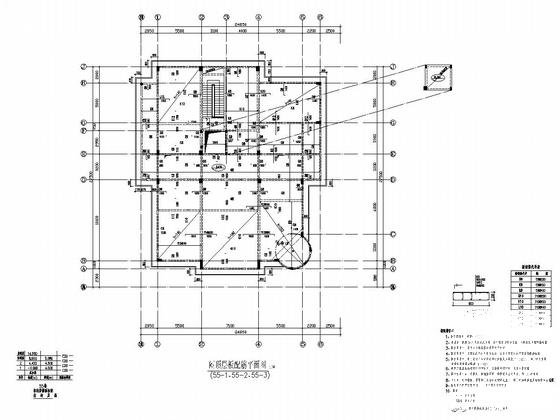

闷顶层板配筋平面图

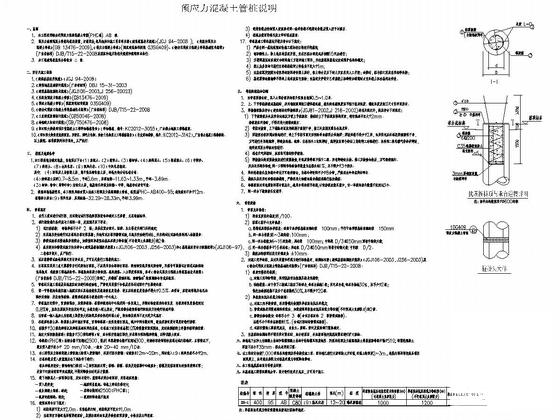

预应力混凝土管桩说明

55-1、55-2、55-3二层平面图

西班牙风情酒店卫生间详图

楼梯详图

二层梁配筋平面图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 两层框架结构图纸 - 1
    两层框架结构图纸 - 1
  • 两层框架结构图纸 - 2
    两层框架结构图纸 - 2
  • 两层框架结构图纸 - 3
    两层框架结构图纸 - 3
  • 两层框架结构图纸 - 4
    两层框架结构图纸 - 4
  • 两层框架结构图纸 - 5
    两层框架结构图纸 - 5
  • 两层框架结构图纸 - 6
    两层框架结构图纸 - 6
  • 两层框架结构图纸 - 7
    两层框架结构图纸 - 7
  • 两层框架结构图纸 - 8
    两层框架结构图纸 - 8
以上是部分截图,请下载附件后查看完整高清内容
