24层框架核心筒结构综合楼结构施工图纸

附件详情

该项目为五星级酒店综合楼项目，由24层的主楼及5层的裙房组成； 建筑总高度98.85米。地下一层为商场、办公用房、设备用房；地下二层为整体地下室，功能为车库、设备用房，部分兼做人防，地下一层为商场、办公用房、设备用房，地上部分为商场、酒店、办公用房。总建筑面积87309.62平方米；其中地下15082平方米，主楼采用CFG桩复合地基，桩身采用C25混凝土浇筑。裙房及地下室采用灌注桩承台加筏板基础，抗震设防烈度为7度。

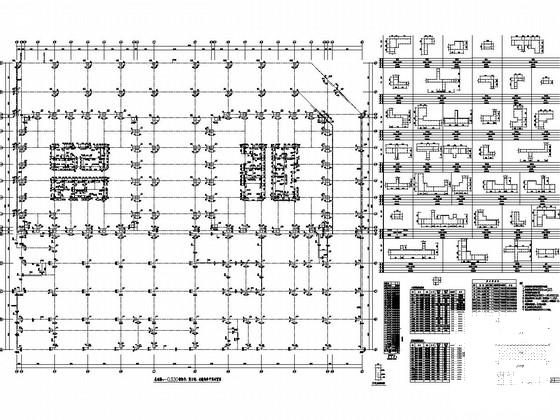

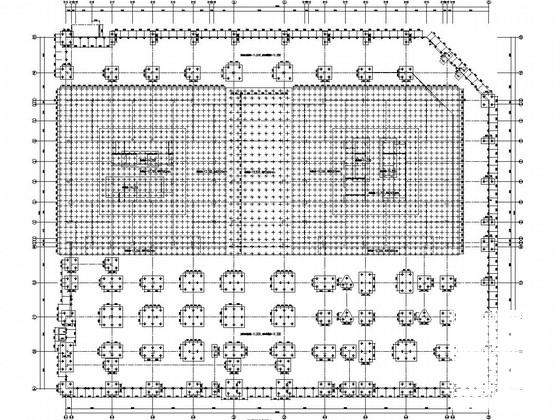

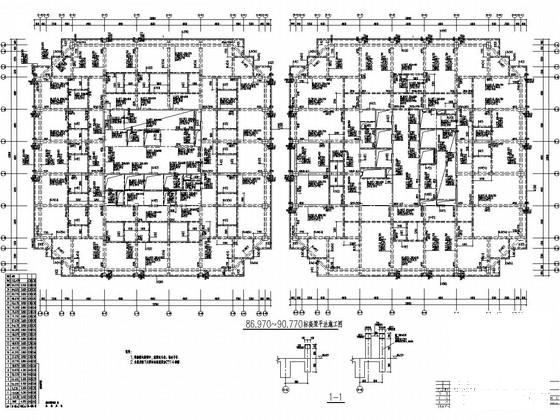

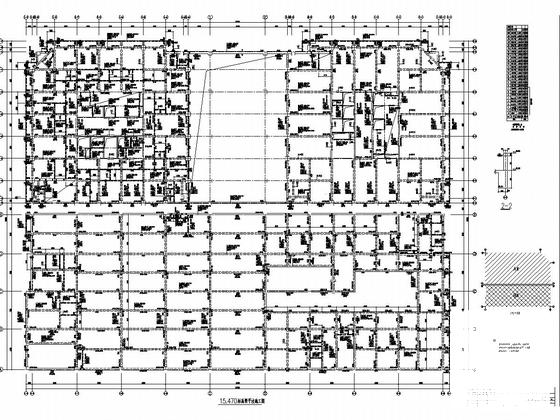

该资料包含：结构设计总说明，桩平面布置图，筏板 平面布置图 及基础详图，框架柱、剪力墙、边缘构件平面布置及配筋图，梁平法施工图，板平法施工图， 楼梯详图 等共计51张图。
分享投稿时间：近几年7月。
