外资工业园中心变电所施工图纸

附件详情

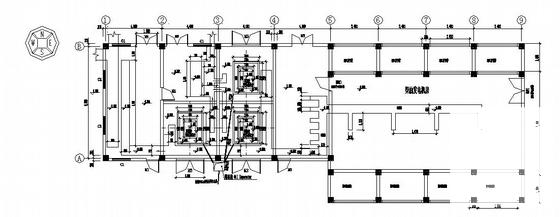

变配电中心布置平面图

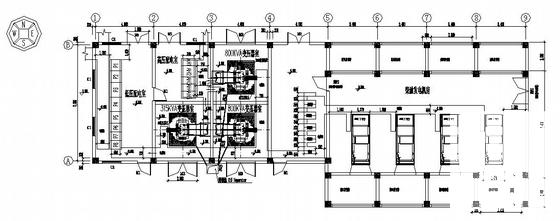

变配电中心S面立剖图

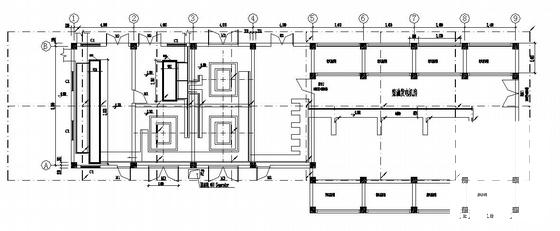

说明:1,垂直接地极采用L50*5*2500镀锌角钢，地埋深度为角钢顶端距地面不小于900MM，两极地埋间距5M。
2,水平接地极采用O16镀锌圆钢或-25*5镀锌扁钢，地埋深度为顶端距地面不小于900MM，接地引出连接线采用O16MM镀锌圆钢。
3,变压器工作接地板采用铜制烫锡并与镀锌圆钢或-25*5扁钢可靠焊接成有效电气通路，接地板距地面H=0.3M。
