高速公路山区悬索桥一般构造节点CAD详图纸设计

资料简介
赚取积分

根据锚碇分块施工的特点，施工期间分块计算各块前后的基底应力；后浇段完成后，锚碇形成整体，回填土、压重、主缆拉力由锚碇整体承担。正常荷载下分以下三个工况计算基底压应力：　　1.锚块、支墩基础各自施工完成　　2.后浇段施工，完成回填、压重并施加恒载缆力（成桥状态）　　3.常荷载最大缆力　　地震力作用下分以下2个工况计算基底压应力：　　4.竖向向下地震力水平向锚后地震力（恒载缆力-地震缆力）　　5.竖向向上地震力水平向锚前地震力（恒载缆力地震缆力）

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

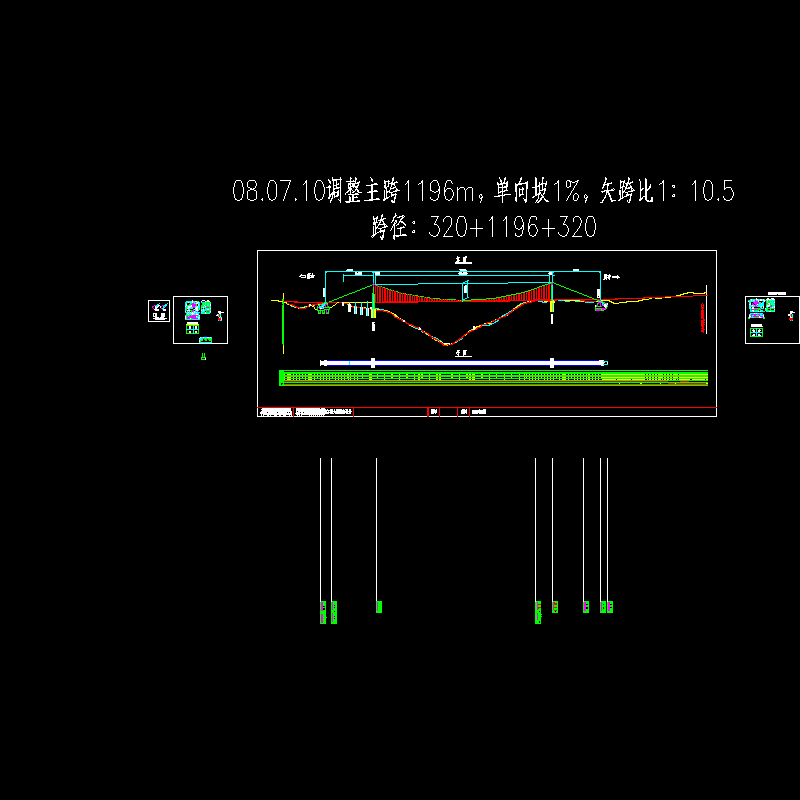

cs1-11、12钢箱梁锚碇(推荐方案).dwg

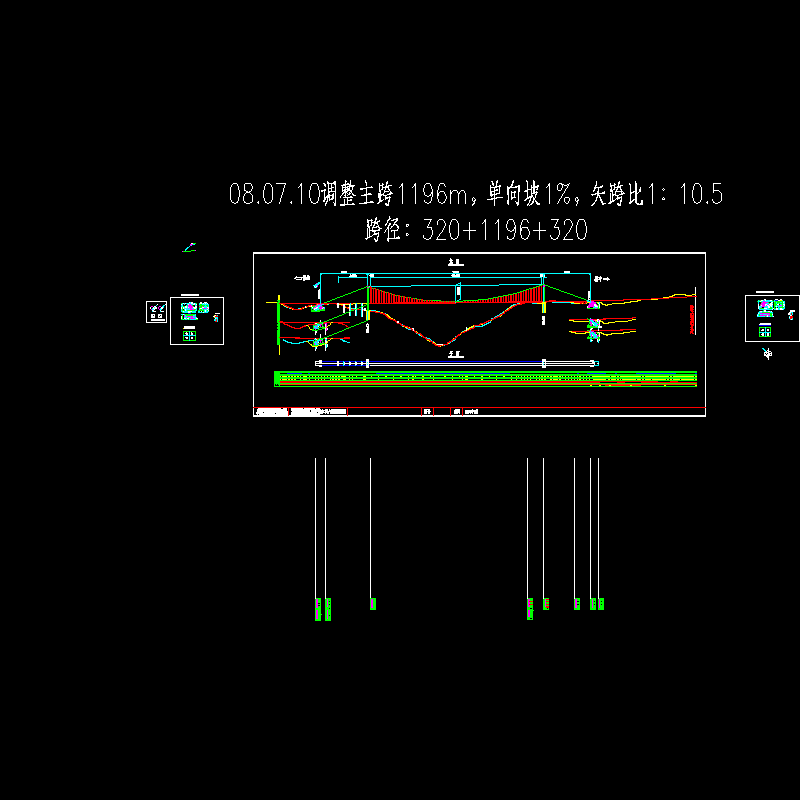

cs1-23、24钢桁架锚碇(推荐方案).dwg

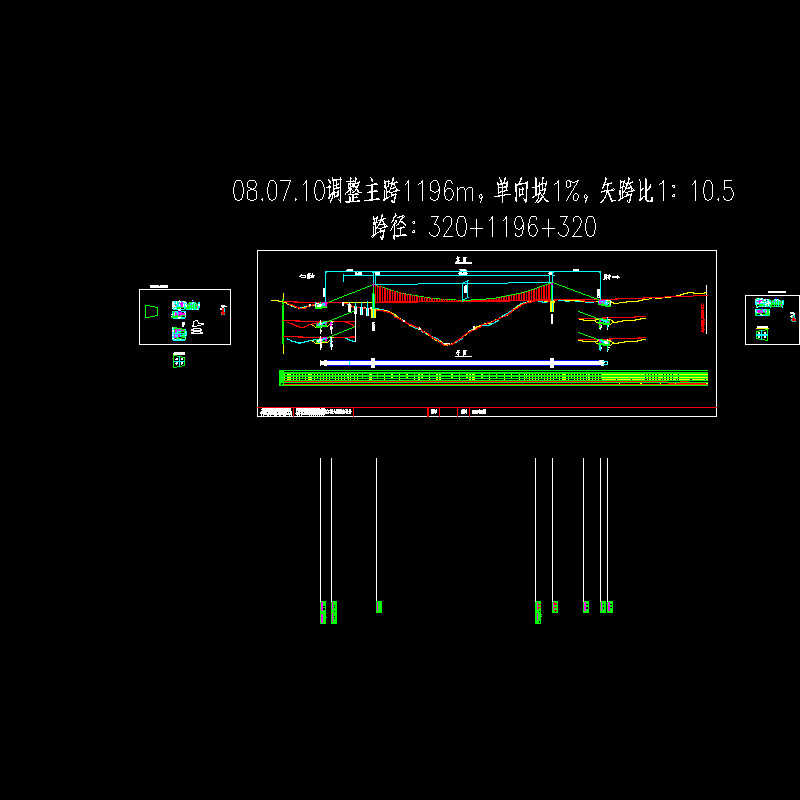

cs1-25、26钢桁架锚碇(比较1).dwg

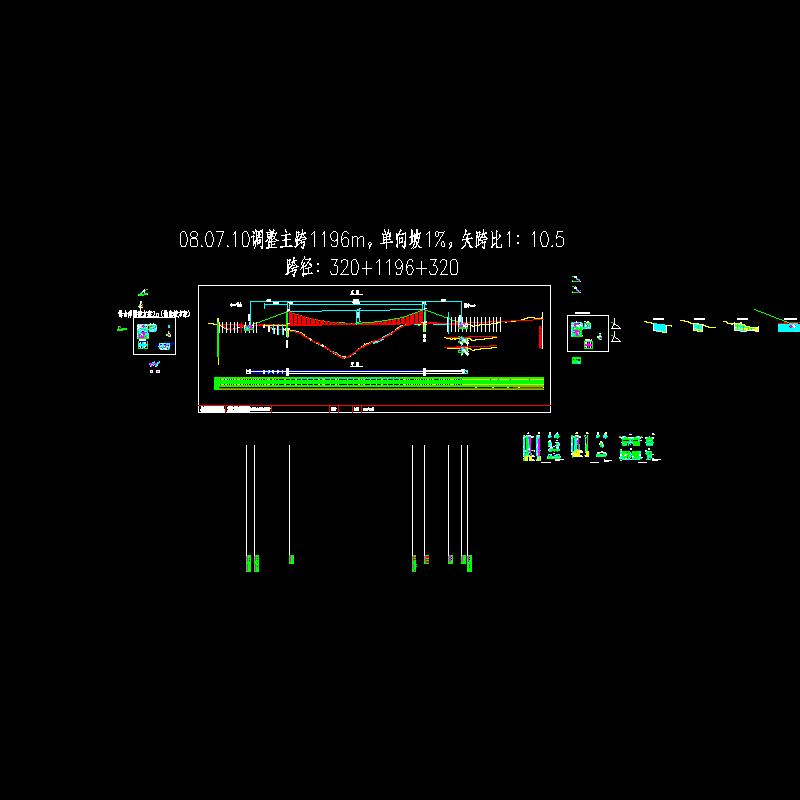

cs1-27、28钢桁架锚碇(比较2).dwg

以上是部分截图，请下载附件后查看完整高清内容
