17层剪力墙结构住宅楼结构设计施工大样图
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：17层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：剪力墙
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：7度抗震
- 风压：0.75kN/平方米
- 参考图纸：18张
- 设计年代：近代
附件详情
该项目为17层剪力墙结构住宅。7度抗震设防，丙类建筑。采用桩（钻孔灌注桩）承台基础。包括：结构设计总说明，钻孔灌注桩说明，桩承台布置图，基础
平面布置图
，承台大样图，梁板配筋图，墙柱定位图及墙表，
楼梯详图
等共计18张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

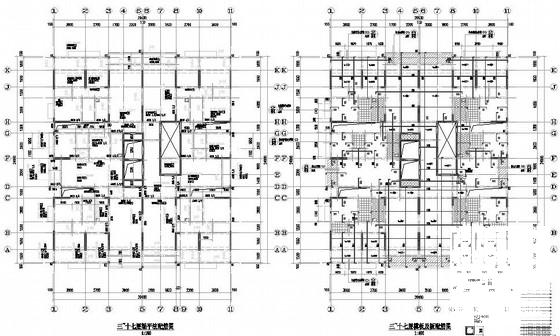

剪力墙结构住宅设计 - 1 -

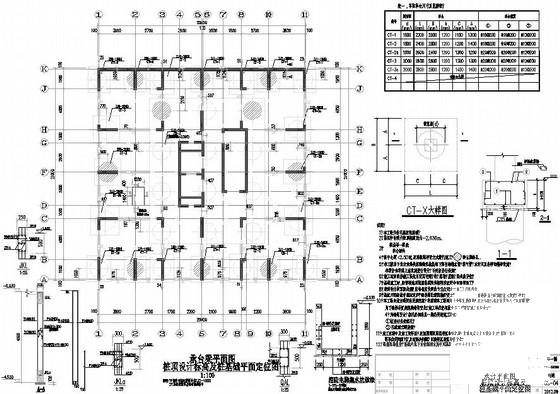

剪力墙结构住宅设计 - 2 -

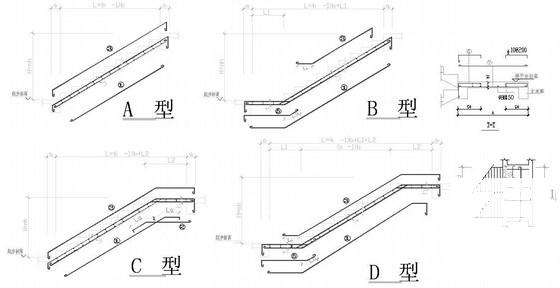

剪力墙结构住宅设计 - 3 -

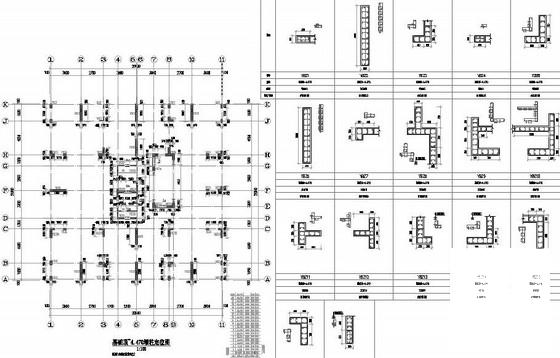

剪力墙结构住宅设计 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-05
- 评论次数：0
- 浏览次数：0
- 文件大小：2 MB
- 收藏次数：0
-
文件名称：
附件-995887997867680887965.rar
剪力墙结构住宅设计下载
