5层框架综合楼结构设计施工大样图(设计说明)

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 参考图纸:13下张
  • 设计年代:近代

附件详情

结构设计总说明、桩定位图、基础 平面布置图 、柱定位图、柱表、梁配筋图、板配筋图、屋面层梁配筋图、屋面层板配筋图、楼梯大样图、楼梯配筋表共13张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

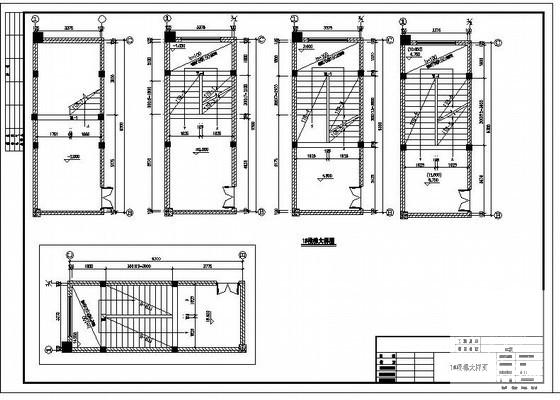

  • 综合楼设计施工 - 1
    综合楼设计施工 - 1

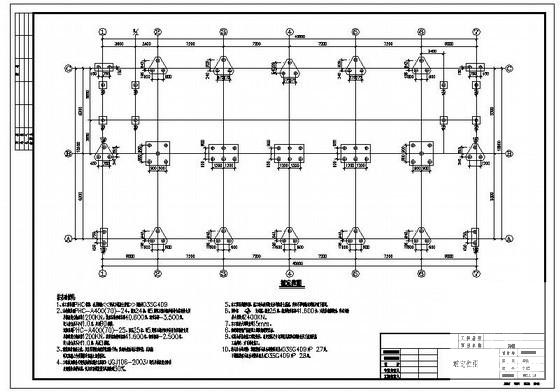

  • 综合楼设计施工 - 2
    综合楼设计施工 - 2

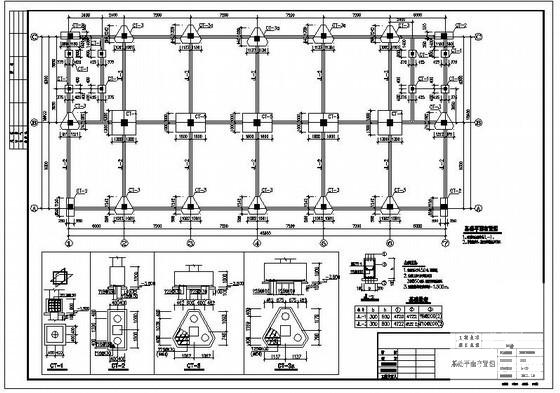

  • 综合楼设计施工 - 3
    综合楼设计施工 - 3

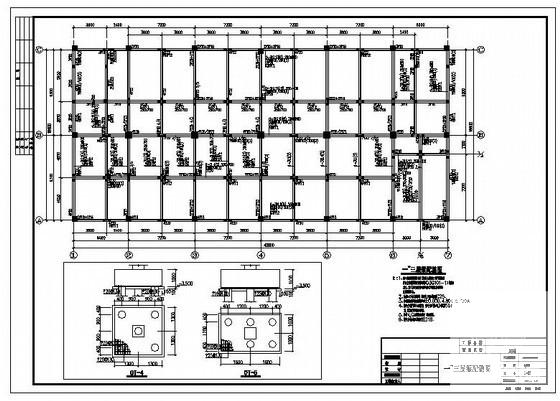

  • 综合楼设计施工 - 4
    综合楼设计施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
