16层医院外墙装饰幕墙设计施工大样图

附件详情

4.层 数：地下1层、地上16层
5.工程建筑设计结构形式：框架剪力墙结构
7.建筑体积：85227.60m3；
8.建筑外表面积：14024平方米；
9.建筑体型系数：0.165
10.窗墙面积比：北0.52南0.64东0.175西0.31
11.建筑标高：70.400m；
12.工程设计等级：二级
13.地面粗糙度类型：C类
14.建筑结构使用年限：50年
15.建筑物耐火等级：一级
16.建筑幕墙结构安全等级：二级
17.后锚固安全等级：二级
18.建筑幕墙结构设计使用年限：25年
19.幕墙标高：65.400 m
20.抗震设防烈度：六度
该项目外装饰项目：
①6mm+12a+6mmH150隔热明框（半隐框）普通钢化中空镀膜玻璃幕墙
②6mm+12a+6mm（Low-e）M140系列全隐框钢化中空透明玻璃幕墙
③6mm+12a+6mm（Low-e）系列M100隐框钢化中空玻璃幕墙
④15mm点玻幕墙（框架采用H型钢与钢管桁架相结合，外包拉丝不锈钢板）
⑤8mm+1.52(PVB)+8mm双钢化夹胶点玻采光顶（主入口顶部）
⑥6mm+1.52(PVB)+6mm双钢化夹胶点玻雨篷
⑦陶管装饰百叶（框架采用H型钢）
⑧15mm全玻璃幕墙（框架采用角钢骨架，外包拉丝不锈钢板）
⑨12mm钢化玻璃门（框架采用角钢骨架，外包压光不锈钢板）

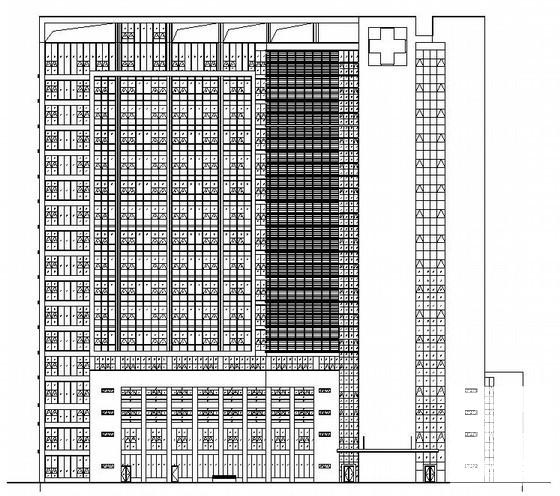

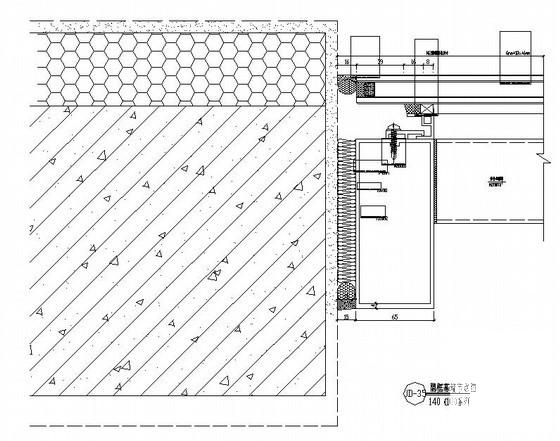

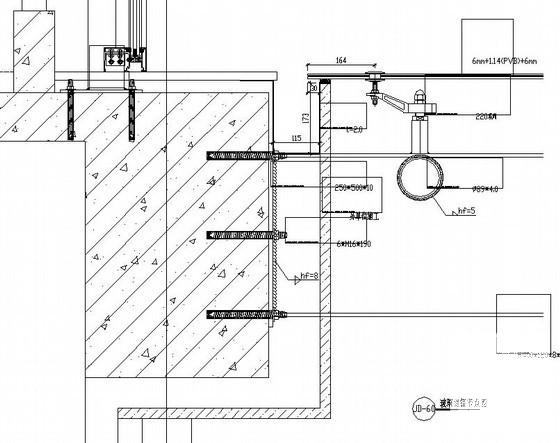

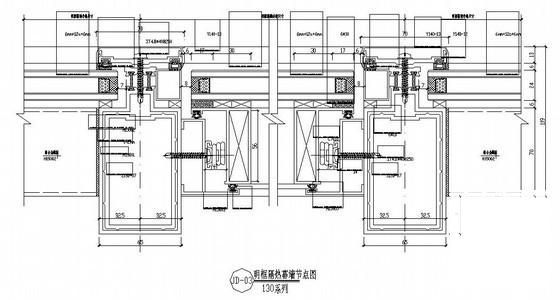

该资料包含：设计说明，平面图，立面图，幕墙大样图，陶管百叶大样图，点玻幕墙大样图，采光顶骨架布局图，玻璃雨篷大样图，明框隔热幕墙 节点图 ，竖明横隐框隔热幕墙 节点图 ，明框隔热幕墙竖向圆弧扣板 节点图 ，隐框 幕墙节点 图，陶管百叶节点图，璃 幕墙节点 全玻图，点驳 幕墙节点 图，玻璃雨篷节点图等
共60张图纸。
全玻幕墙强度设计计算书
点驳玻幕墙强度设计计算书
M140系列全隐框玻璃幕墙强度设计计算书
H150系列隔热明框玻璃幕墙强度设计计算书
