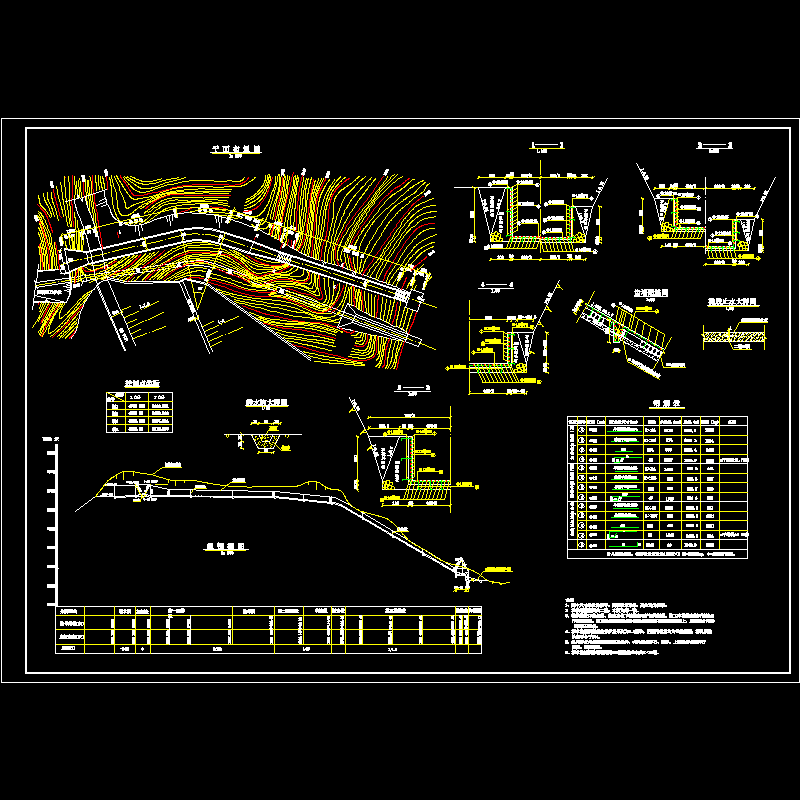

水库溢洪道施工CAD图纸（齿墙配筋图纸）

这份参考资料为水库溢洪道施工图，内容包括溢流道平面布置图，各剖面图，齿墙配筋图，橡胶止水大样图，排水沟大样图，溢洪道纵剖面图。 　　说明 　　1、图中尺寸单位除桩号、高程以米计外，其它均为厘米。 　　2、溢洪道进口引水段、挑流鼻坎下游浆砌石护坦海漫段，施工中根据实际开挖情况作适当调整。第三泄槽段和挑流鼻坎段必须座落在坚硬的基础上，超挖部分用50#浆砌石回填。 　　3、泄水陡槽段钢筋砼保护层厚度为2.5厘米，所采用钢筋均为Ⅱ级钢筋，绑扎搭接长度不小于30d。 　　4、纵向排水沟连续通至挑流鼻坎外，沟内埋设碎石、粗砂，上面盖好油毡再行浇筑，以防堵塞。 　　5、泄水陡槽段伸缩缝采用653型橡胶止水共2×11道。 　　共1张图，编制于2013年
