4000平6层框架结构综合楼结构施工大样图

附件详情

该项目为一框架结构的综合楼，地上6层，总建筑设计面积：4089.77平方米，占地面积：656.02平方米，抗震设防烈度为6度，该项目采用人工挖孔灌注桩基础，基础设计等级为丙级，桩护壁采用钢筋混凝土护壁。

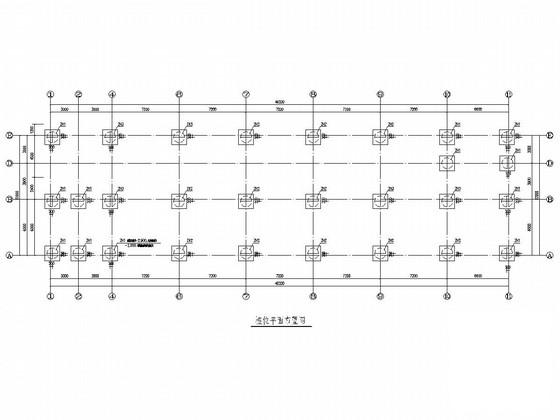

结构专业该资料包含： 结构设计说明 ，桩位 平面布置图 ，人工挖孔桩大样图及说明，柱平法施工图，梁平法施工图，模板配筋图，楼梯表，电梯大样图等15张图。

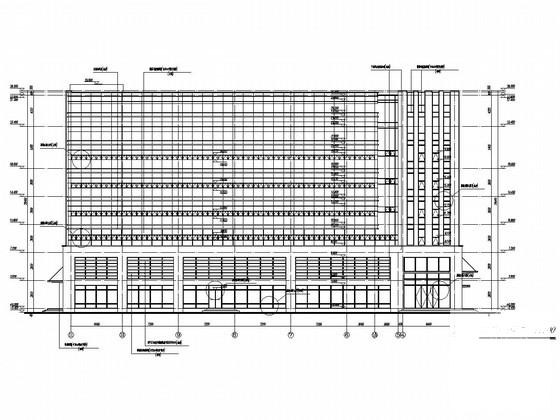

建筑专业该资料包含：建筑设计说明，节能专篇，平面图，立面图，剖面图，楼梯大样，窗及幕墙分隔大样图，卫生间大样图等共计18张图。
分享投稿时间：近几年3月。总计33张图。
