90500平米换热站旧城改造CAD施工图纸

附件详情

该项目共3个高层住宅，其中1号、3号楼为33层高层，采暖系统根据建筑物高度，分为低区、中区和高区，2号楼为11层小高层，采暖系统并入低区系统。低区建筑采暖面积34500m，中区建筑采暖面积28000m，高区建筑采暖面积28000m。暖气片采暖方式，单位面积热指标取45W/m。低区热负荷：1553Kw，中区热负荷：1256Kw，高区热负荷：1256Kw。

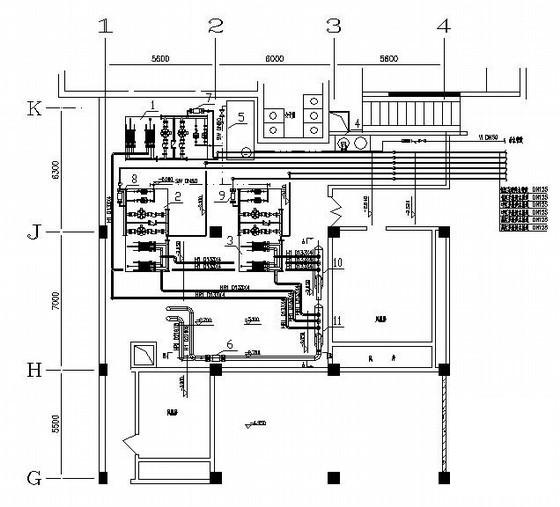

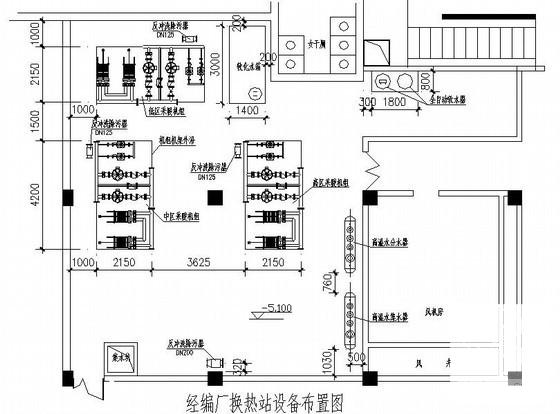

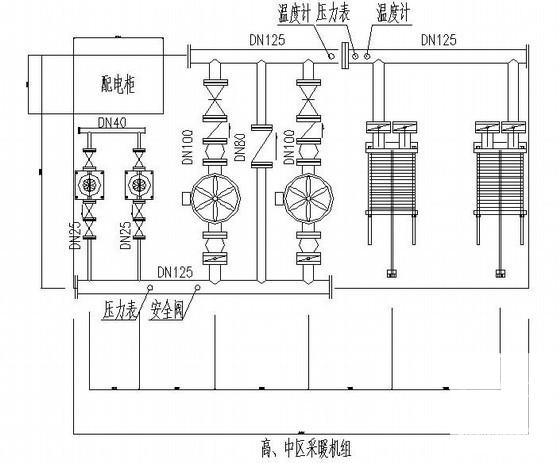

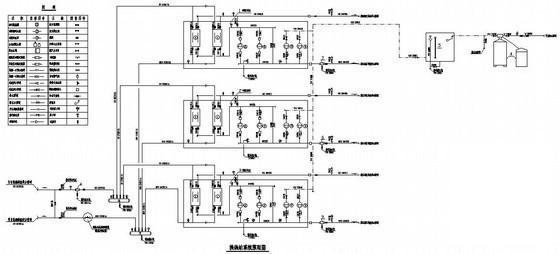

内容为仅换热站的改造设计，包括换热站设备布置平面图、管道剖面图、换热站系统原理图。
，共14张。
