闸门门页总图纸及门页结构图纸(节点详图纸)

附件详情

1、本闸门金属结构部分按照"水工建筑物金属结构制造、安装与交接验收规程"制造、安装、交接与验收。砼门页部分按照《水工钢筋混凝土结构设计规范》(SL191-2008)的有关规定执行。
2、金属结构的焊缝全部为连续焊,其高度不小于被连接件的最小板厚,焊条牌号T422。
3、水封橡皮压板与门页结构螺栓孔距应配合加工,以减小误差。
4、防锈与防腐:考虑闸门工作环境水质污染较严重,闸门金属结构部分应喷锌0.2mm厚进行防锈与与腐处理。
5、砼强度等级为C25,抗渗标号不应低于S6,钢筋强度等级?10以下为Ⅰ级(含?10),?10以上为Ⅱ级。

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

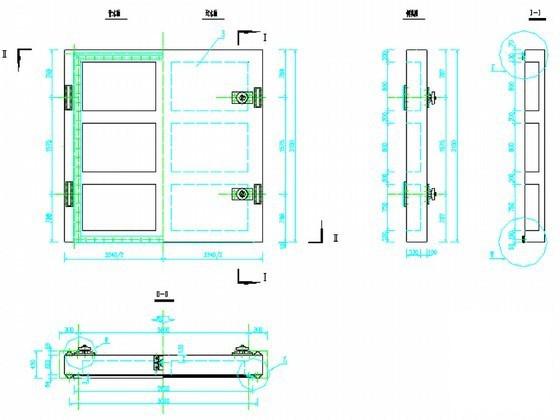

  • 闸门门页总图纸及门页结构图纸(节点详图纸) - 1
