5层框架结构社区管理用房结构施工图纸

附件详情

该项目是社区管理用房项目，地上5层，框架结构，总建筑设计面积：5724.30平方米，占地面积：1307.24平方米，地上建筑高度：22.950米，按地震烈度七度设防，基础设计等级为丙级,基础采用独立基础。

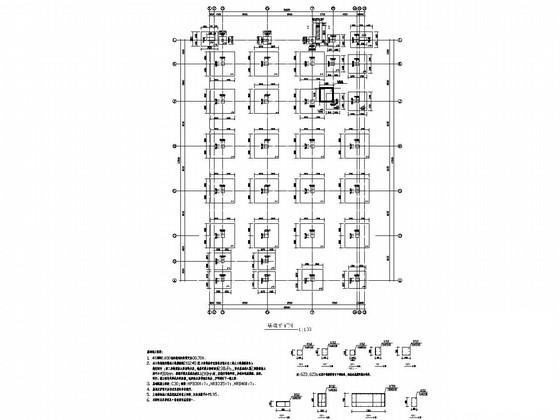

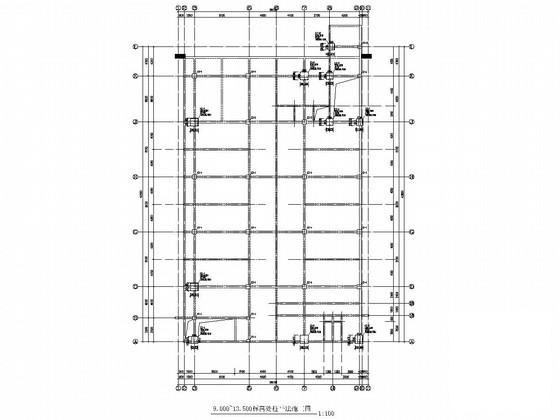

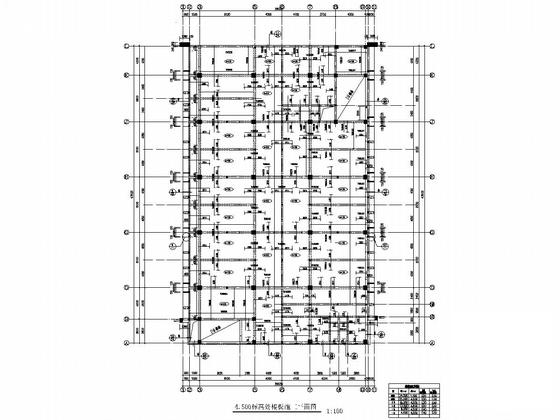

结构专业该资料包含：结构设计总说明，基础平面图，基础详图，柱平法施工图，梁平法施工图，楼板结构施工平面图， 楼梯详图 ，节点详图等共计24张图。

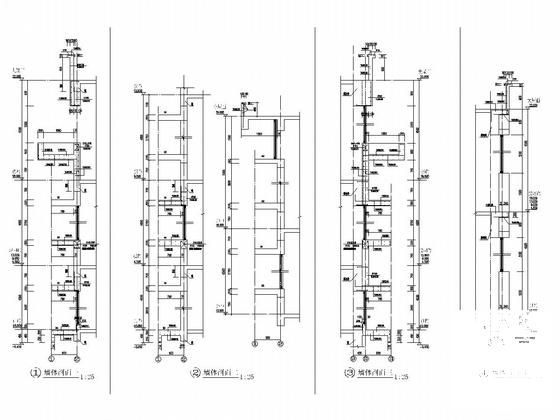

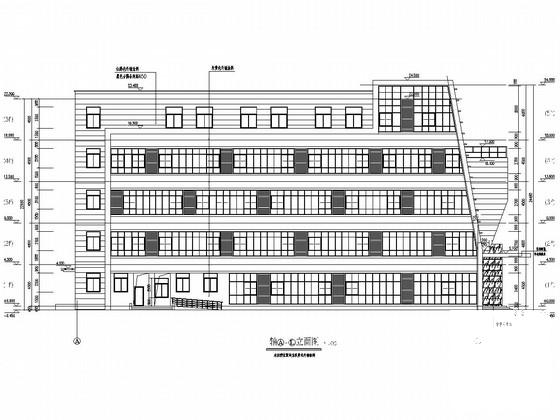

建筑专业该资料包含：建筑设计总说明，平面图，立面图，剖面图，门窗立面详图，工程做法表，楼梯图，节点详图等共计18张图。
分享投稿时间：近几年5月。
