桥梁工程CAD图纸（毕业设计方案）

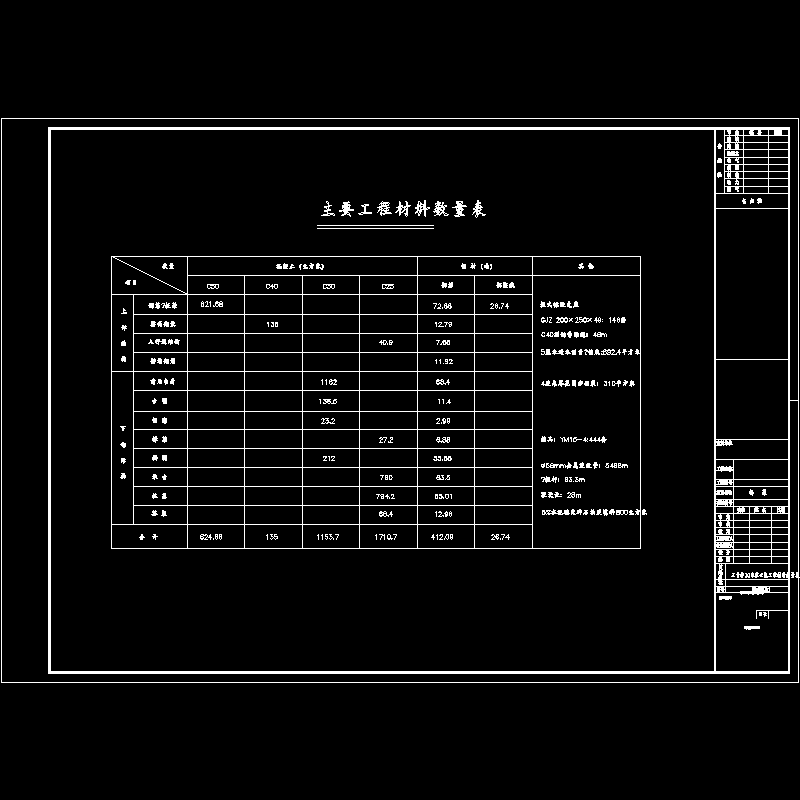

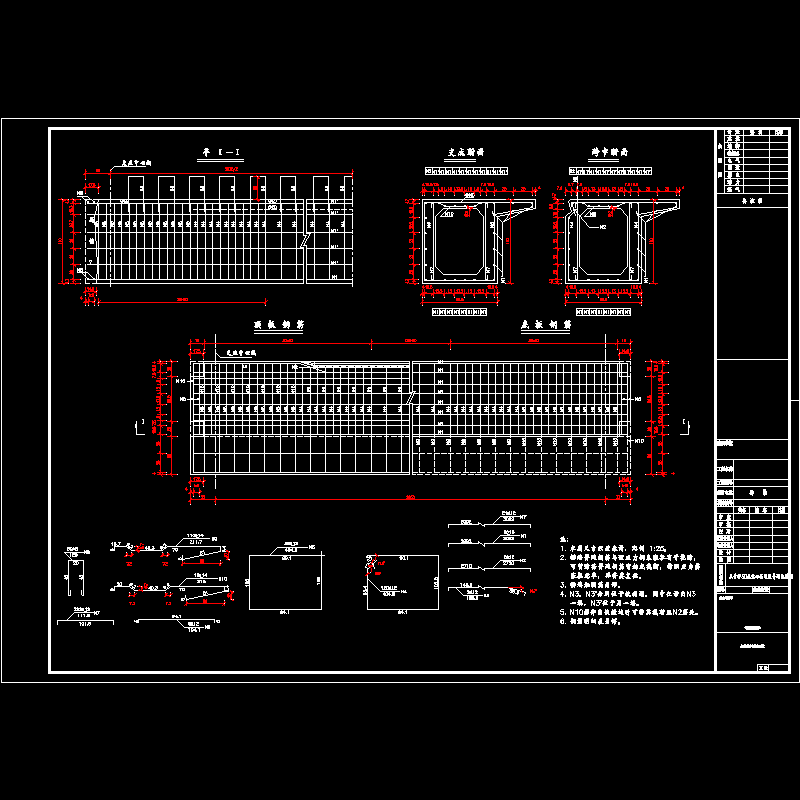

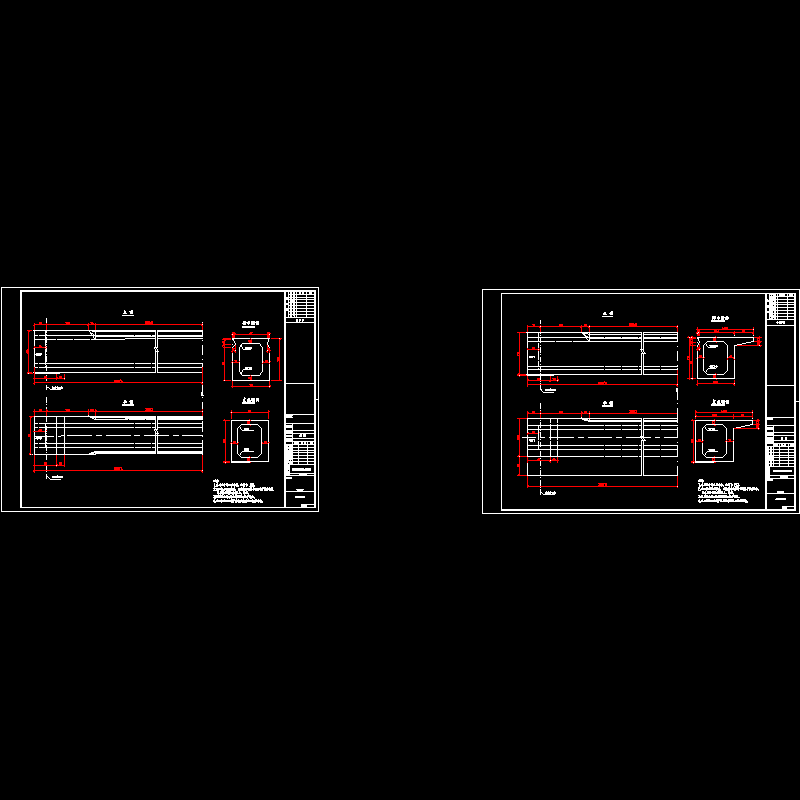

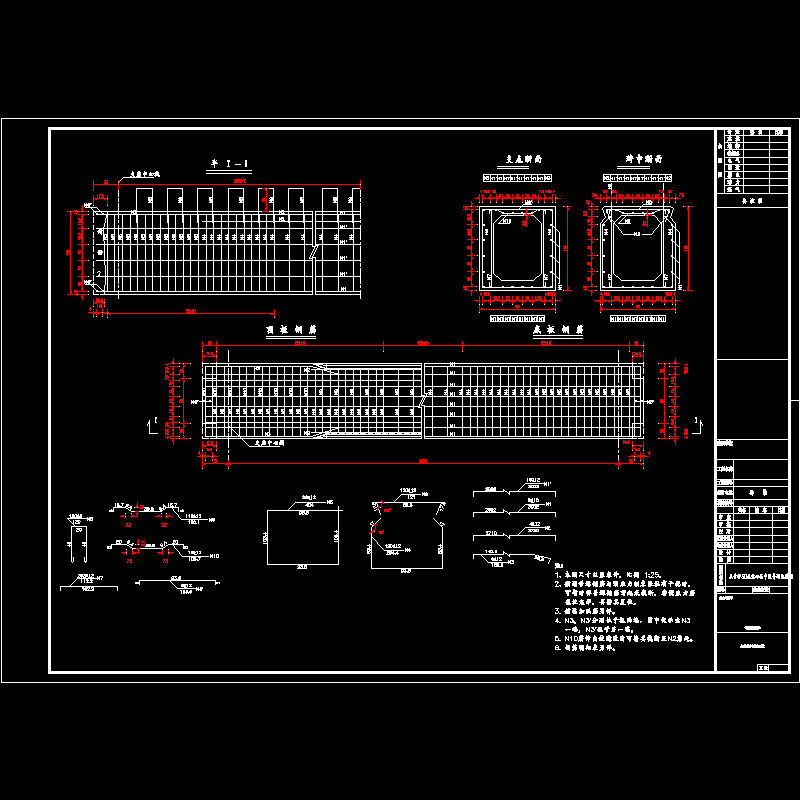

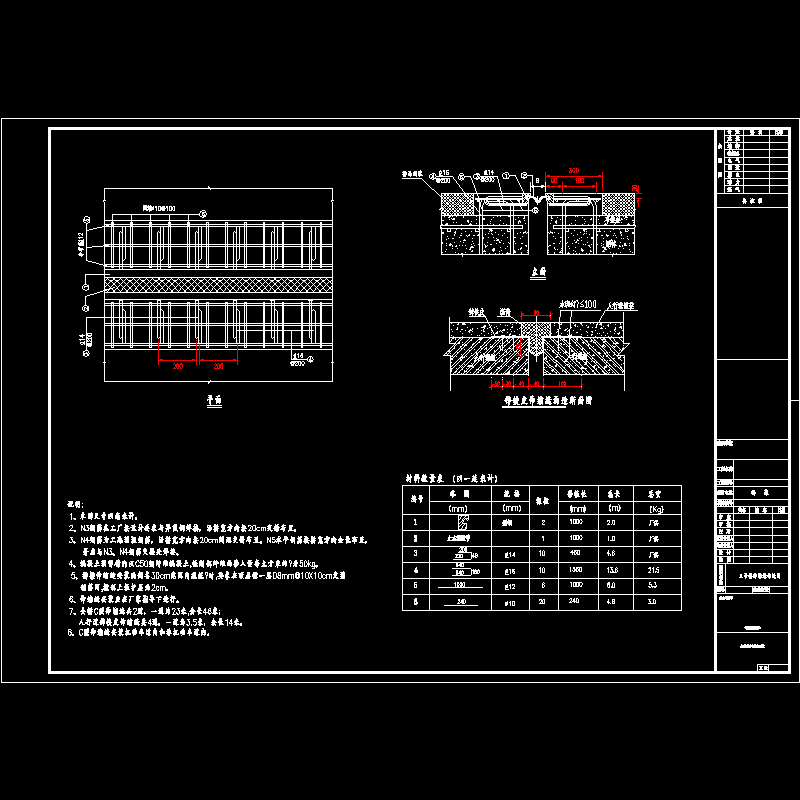

在桩号1 000处跨越某输水河道，桥梁暂名为三号桥。根据简洁、经济、大方的原则， 　　选择30米简支梁加两侧拱形桥台的桥型。 　　一、设计依据及规范 　　1、《城市桥梁设计准则》（CJJ11－93） 　　2、《城市桥梁设计荷载标准》(CJJ77-98) 　　3、《公路桥涵设计通用规范》（JTG D60-2004） 　　4、《公路钢筋混凝土及预应力混凝土桥涵设计规范》 （JTG D62-2004） 　　5、《公路桥涵地基与基础设计规范》(JTJ024-85) 　　6、《公路工程技术标准》 （JTG B01-2003） 　　7、《公路桥涵施工技术规范》（JTJ041-2000） 　　二、技术标准 　　1、桥梁设计荷载标准：城-B级，人群4.0KPa。 　　2、河道情况：规划河道宽度为40米，河底标高为-1.250米，常水位为1.350米，百年一遇洪水位4.020米； 　　 按7级航道通航标准控制，正常通航水位为2.350米。 　　三、过桥管线 　　1、电力、通信等较小管径的管线从人行道板下过。自来水管和低压燃气管在预留管位处过。 　　四、桥梁设计 　　1、三号桥桥位所在河道规划宽为40m ，桥梁与河道正交90°，中心桩号为1 000 , 　　 横断面形式为：3.5米（人行道） 3.5米（非机动车道） 5米（绿化带） 8米（机动车道） 8米（机动车道） 　　 5米（绿化带） 3.5米（非机动车道） 3.5米（人行道）=40米. 　　2、机动车道和非机动车道横坡向外1.5%，人行道向内1.5%。 　　3、桥梁上部采用一跨30米的简支梁，两侧配以拱形桥台。30米的空心板梁高110厘米， 　　 拱圈厚30厘米，拱轴线为R275的圆弧，侧墙厚50厘米。桥台拱内填置5％水泥稳定碎石。 　　 拱圈、侧墙、桥台、台帽、承台采用现浇。撑梁和承台同时浇铸。 　　 桥台两侧设置C-40的伸缩逢。桥梁下部采用钻孔桩基础，桩直径100cm。 　　五、施工方法和注意事项 　　1、混凝土施工要求 　　（1）、混凝土颜色应保持全桥一致，外露部分宜采用同一厂家同一品种的水泥，并用同一种脱模剂。 　　（2）、混凝土的配合比应通过试验确定，以确保混凝土的强度。 　　（3）、严格控制各部位几何尺寸，施工误差控制在施工规范允许的偏差范围之内。 　　2、上下部施工注意事项 　　（1）、施工程序：开挖、空心板预制---桥台---埋设和调整支座---架梁---回填土--- 　　桥面系---栏杆。 　　（2）、上部结构空心板预制时应注意埋入各种预埋构件，主要有栏杆预埋钢筋。 　　（3）、架梁以前，必须确保支座的接触面为水平。 　　（4）、桥面板架设完毕后，焊牢搭接钢筋，浇筑铰缝混凝土前，必须清除结合面上的浮皮，并用水冲 　　洗干净 后方可浇筑铰缝内混凝土及水泥砂浆，铰缝混凝土及砂浆必须振捣密实。梁底勾平缝。 　　（5）、为使桥面铺装与预制空心板紧密地结合为整体，预制空心板顶板顶面必须拉毛，且用水冲洗干 　　 净后方可浇桥面混凝土。 　　（6）、钻孔桩施工应严格按照有关施工规程进行。施工过程中钻孔、清孔、下钢筋笼及灌注水下混凝 　　土应严格组织，一气呵成。 　　（7）、台后填土要求：采用级配砂砾分层填筑，每层厚30厘米 ，压实度大于95%。台后填土在没有架 　　梁之前先填土至桥台一半高，待架完梁后再完成其它填土。
