6层剪力墙结构干休所结构设计施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:8度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:32张

附件详情

该项目是北京干休所旧房改造项目,地上6层,钢筋混凝土剪力墙结构,总建筑设计面积:7338.16平方米,抗震设防烈度为8度,基础采用筏板基础,基础设计等级为乙级。
结构专业该资料包含:结构设计总说明,基础结构平面布置图,墙、柱平面布置图,暗柱详图,结构 平面布置图 ,顶梁配筋图,顶板配筋图, 楼梯详图 等共计21张图。

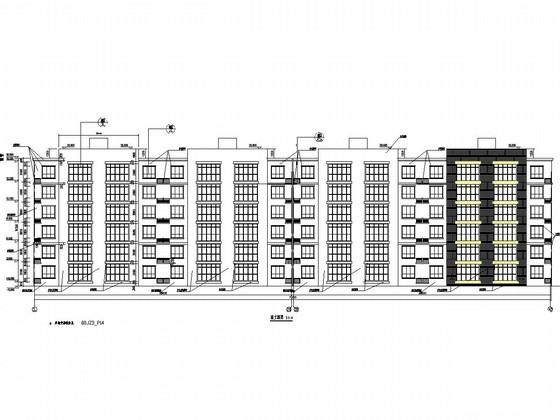

建筑专业该资料包含:建筑设计说明,立面图,平面图,剖面图,单元详图,墙身大样,楼梯图等共计11张图。
总计32张图。

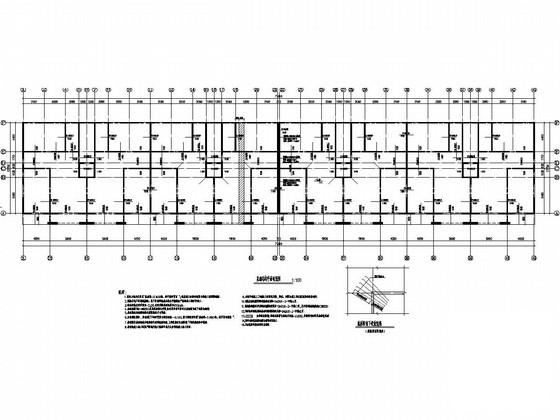

基础结构平面布置图

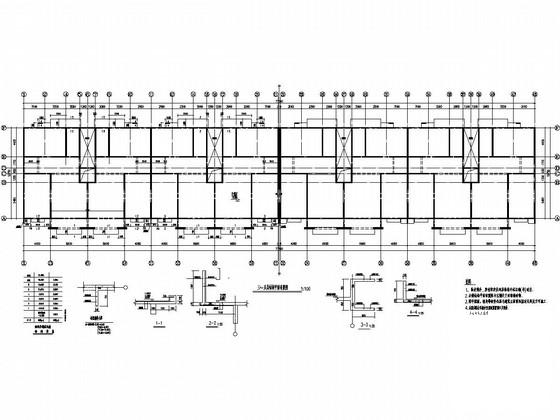

三~五层结构平面布置图

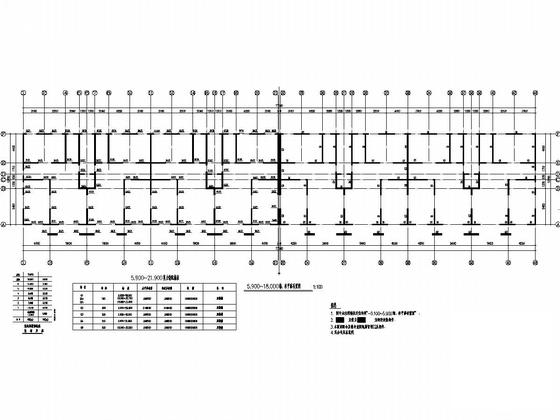

5.900~18.000墙、柱平面布置图

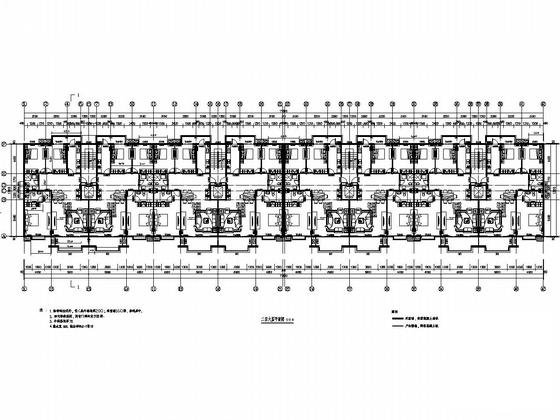

二至六层平面图

二至六层单元详图

墙身大样

二~五层顶板配筋图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 剪力墙结构设计 - 1
    剪力墙结构设计 - 1
  • 剪力墙结构设计 - 2
    剪力墙结构设计 - 2
  • 剪力墙结构设计 - 3
    剪力墙结构设计 - 3
  • 剪力墙结构设计 - 4
    剪力墙结构设计 - 4
  • 剪力墙结构设计 - 5
    剪力墙结构设计 - 5
  • 剪力墙结构设计 - 6
    剪力墙结构设计 - 6
  • 剪力墙结构设计 - 7
    剪力墙结构设计 - 7
  • 剪力墙结构设计 - 8
    剪力墙结构设计 - 8
以上是部分截图,请下载附件后查看完整高清内容
