高速公路高填方路基纵向裂缝高压旋喷桩加固工程图纸
- 车道数：四车道
- 设计时速：80km/h
- 干线：是
- 位置：浙江
- 设计年代：近代
附件详情
- 施工图说明
- 路线纵断面图

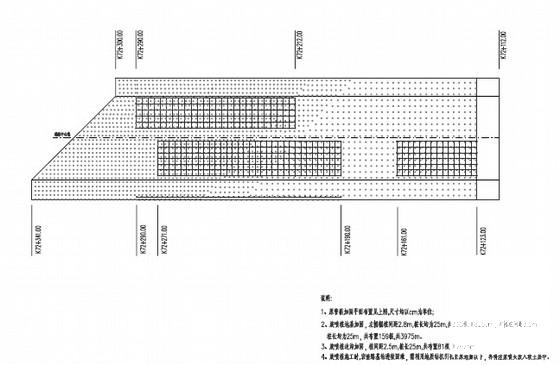

- 高压旋喷桩桩位平面位置图
- 高压旋喷桩桩位布置图
- 路基标准横断面图

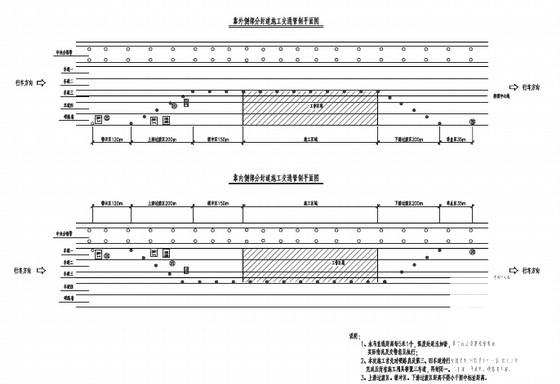

- 交通组织措施布置图

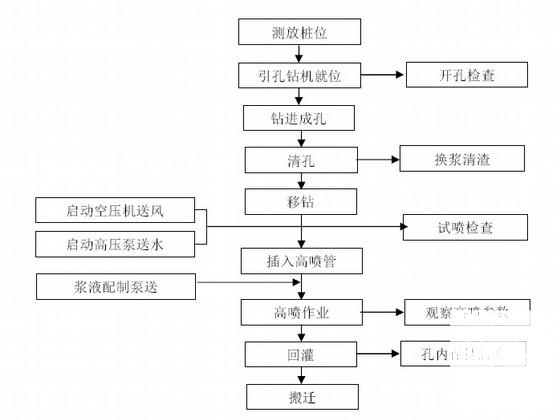

- 高压旋喷桩施工工序图
附件详情
高压旋喷桩的布置形式为沿车道行驶方向共布置92 排，垂直车道方向共布7 排，桩间距为2.8 米，梅花形布置，加固深度(桩长)为25 米，共布置高压旋喷桩330 枚，总计加固桩长为8250米。高压旋喷桩加固桩径采用D700，桩长均为25 米。边沟区域加固桩长为25 米，垂直车道方向共布2 排，排距1.5 米，桩间距2.5 米，共布置81 枚。
……
共计12页，
高压旋喷桩加固施工工艺
交通组织措施

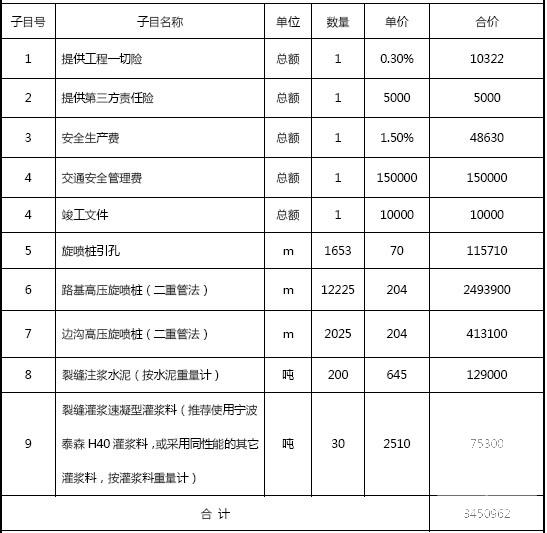

工程量清单
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-12-28
- 评论次数：0
- 浏览次数：0
- 文件大小：1.19 MB
- 收藏次数：0
-
文件名称：
附件-995798588807055785.rar
