18层同济家园三期给排水设计全套图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:18层
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,灭火器配置系统
  • 供水方式:市政供水,分区供水
  • 供水分区:三区
  • 排水体制:污废分流
  • 消火栓用水量室外(L/S):20
  • 消火栓用水量室内(L/S):20


一、概述
该项目为基地内四栋18层高层住宅,建筑高度为52.40m。该项目给排水设计标高与建筑图一致,管径以毫米计,给水管标高为管中心标高,排水管标高为管内底标高。
二、设计范围
该项目给设计范围包括生活给水系统、生活排水系统、消火栓给水系统及屋面雨水排水系统及人防给排水系统。3.供水方式 本单体生活给水采用分区供水;低区(1~5层)供水由市政压力直接供给,二区(6~12层)及三区(13~18层)均分别采用地下贮水箱→并联设置的恒压变频调速加压给水泵站→用水点的供水方式,分区最低配水点静水压力不超过0.35MPa。泵房设于高层层住宅地下一层自行车库内。
三、排水系统
1.排水系统室内生活排水采用污、废水分流方式,住宅卫生间设专用通气立管。底层排水单独排放。屋面及阳台雨水,空调冷凝水布置见建施,阳台雨水及空调冷凝均为间接排水,雨水立管排放口设置135°泄水口管配件,泄水口下缘离雨水进水口150mm。室内生活排水直接接入室外污水管道,经化粪池处理后接入市政污水管,在小区出口处设污水管理井。
四、生活给水热水系统
预留住宅每户燃气热水器位置,供应生活热水。
五、图纸展示

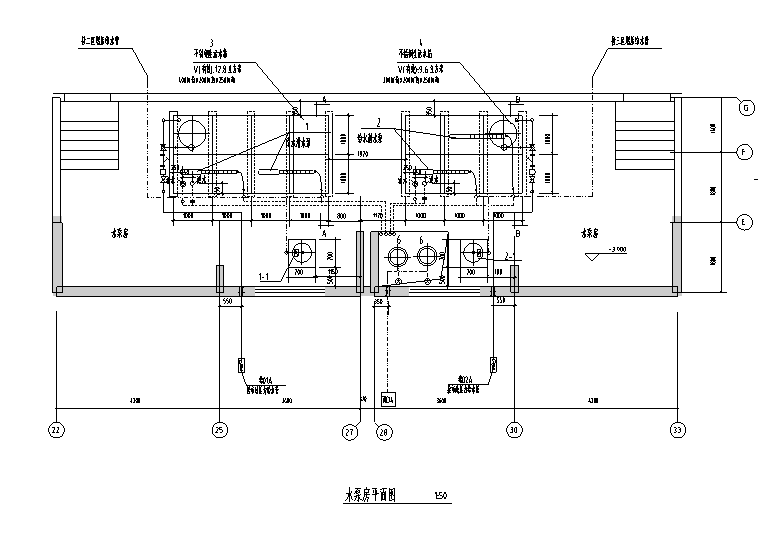

水泵房平面图

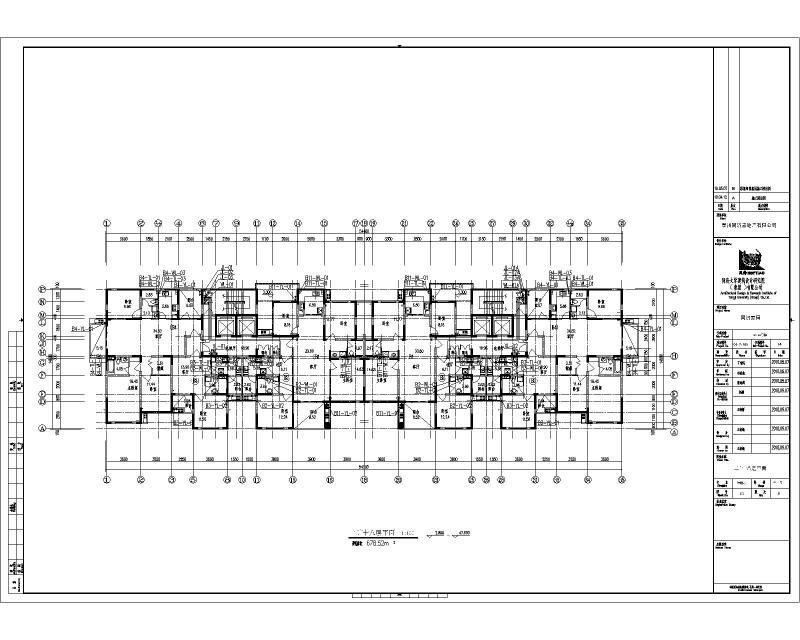

2-18层给排水平面图
23,24,25,26给排水系统图

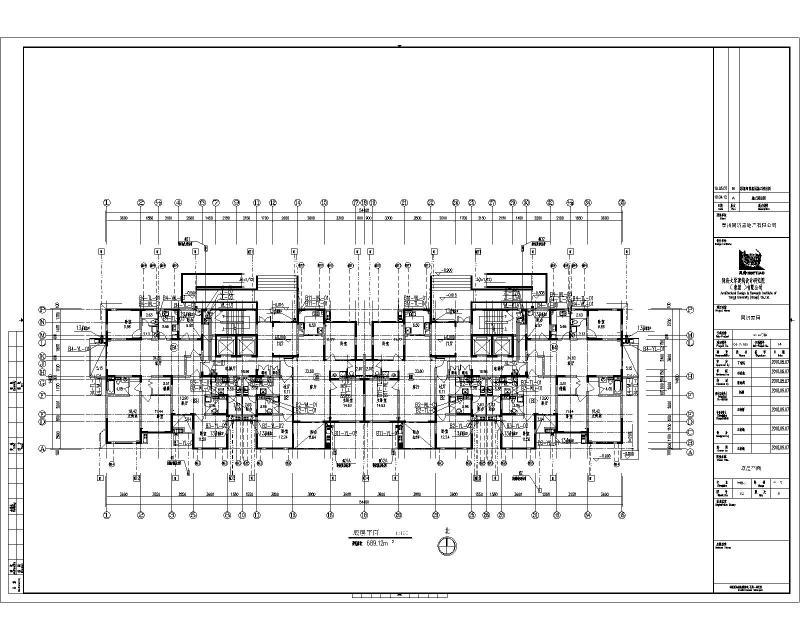

底层平面给排水平面图

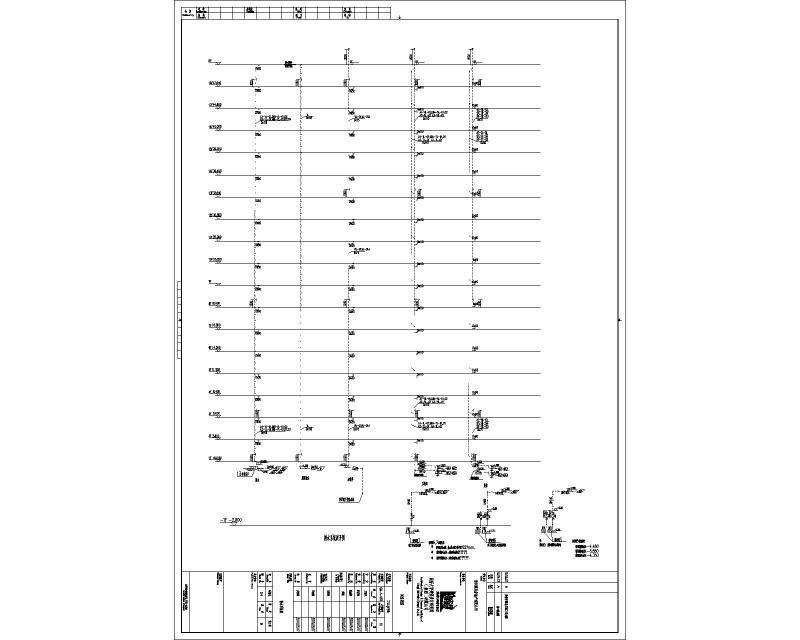

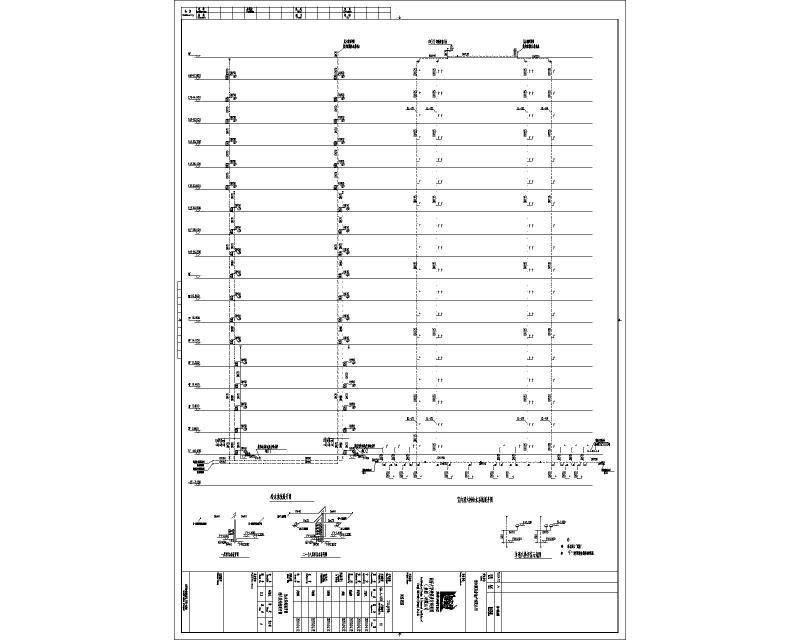

给水系统展开图、 消防系统 展开图
户型详图出图
水泵房详图
屋顶水箱间详图
以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 给排水设计图纸 - 1
    给排水设计图纸 - 1
  • 给排水设计图纸 - 2
    给排水设计图纸 - 2
  • 给排水设计图纸 - 3
    给排水设计图纸 - 3
  • 给排水设计图纸 - 4
    给排水设计图纸 - 4
  • 给排水设计图纸 - 5
    给排水设计图纸 - 5
  • 给排水设计图纸 - 6
    给排水设计图纸 - 6
  • 给排水设计图纸 - 7
    给排水设计图纸 - 7
  • 给排水设计图纸 - 8
    给排水设计图纸 - 8
以上是部分截图,请下载附件后查看完整高清内容
