校11层教学楼建筑排水施工图纸

资料简介
赚取积分

设计详细说明：有
建筑类别：教育
建筑高度类型：高层建筑
建筑地上层数：11层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：45张
设计年代：近代
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：喷淋系统
供水设备：水泵站
供水方式：市政供水,分区供水
供水分区：两区
排水体制：污废分流
排水技术：重力排水
火灾危险等级：中危险级Ⅰ级
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：20
特殊系统：水景池
大样节点：泵房,卫生间
项目所在地：上海

附件详情

设计与施工说明
图例
给水及消防总平面图
排水总平面图
主要设备清单
平时给排水消火栓平面图
给排水消火栓平面图
排水平面图
喷淋平面图
给水系统图
热水系统图
高区坐便器给水系统图
排水系统图
雨水系统图
消火栓系统图
喷淋系统图
水泵房详图
屋顶水箱间详图
热水设备配管示意图
雨水回用机房工艺流程图
弃流井详图
卫生间详图

附件详情

工程介绍：
该项目为某校内的一幢二类高层建筑，包括学员楼及教学楼。地下一层，地上部分左侧教学楼为四层，右侧学员楼为11层。学员楼客房分为三种:4+1型套间,1+1型套间以及标准套间。

设计内容：
1.该资料范围包括红线以内的给水排水、消防等管道系统及小型给水排水构筑物。
2.地下室以及一层厨房工艺,雨水处理工艺由设备供应商提供工艺和设备安装图，经我方审核后施工。

稿件，共45张图纸。

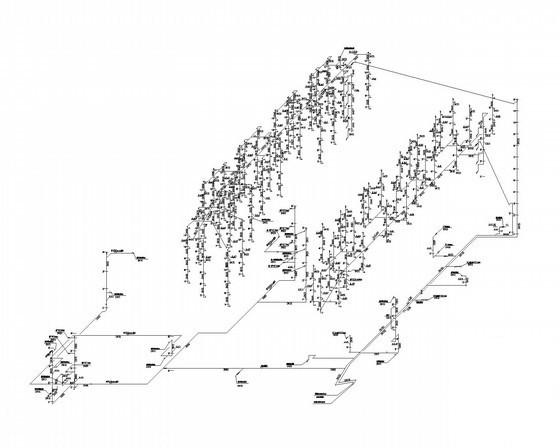

给水系统图

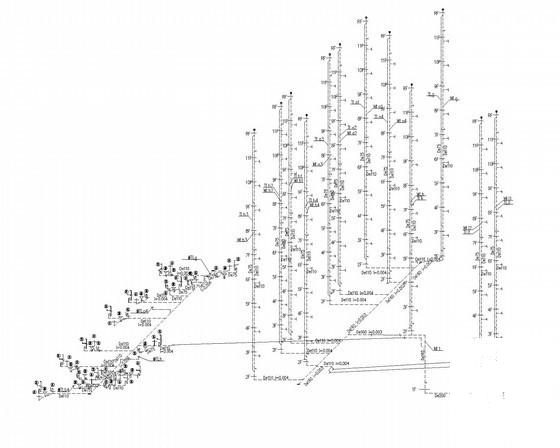

排水系统图

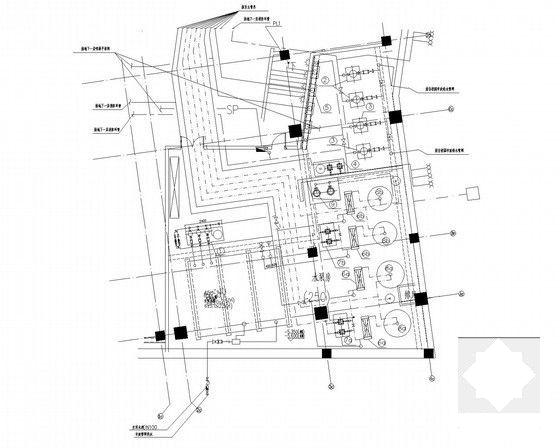

水泵房平面图

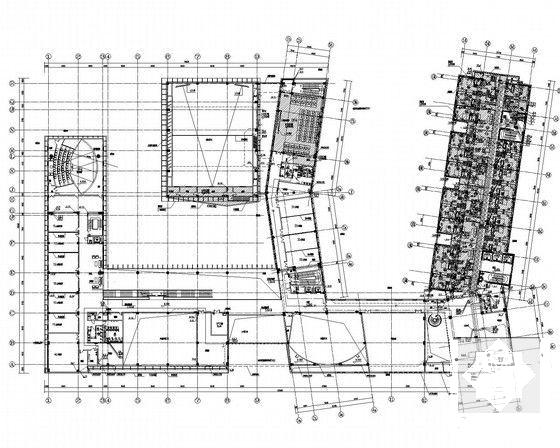

二层给水消火栓平面图

喷淋系统图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
