单层框架结构厂房传达室结构施工图纸

  • 建筑类别:交通建筑
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 参考图纸:4张
  • 设计年代:近代

附件详情

该附件是厂房传达室项目,建筑设计面积:49.90平方米,占地面积:49.90平方米,建筑高度:3.950米,抗震设防烈度为6度,采用条形基础,基础设计等级为丙级。

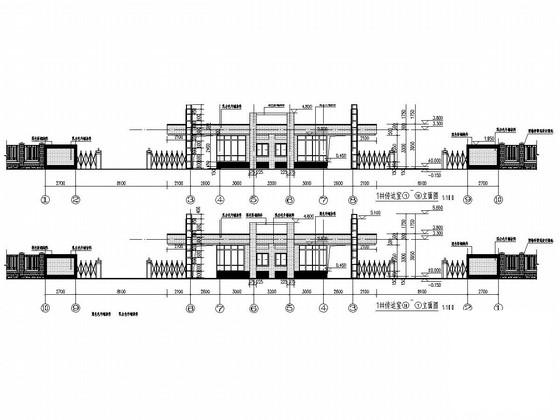

该资料包含:基础 平面布置图 ,传达室结构平面图; 建筑施工图设计 说明,立面图,平面图,剖面图,墙身详图,门窗表,门窗详图,卫生间详图,共计4张图。
分享投稿时间:近几年2月。

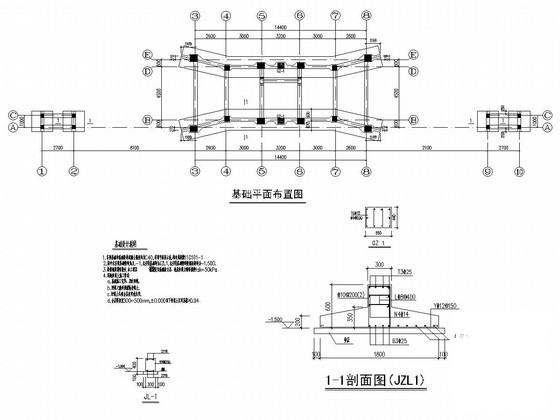

基础平面布置图

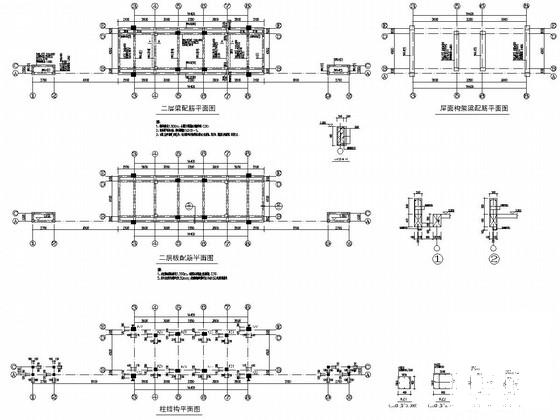

传达室结构平面图

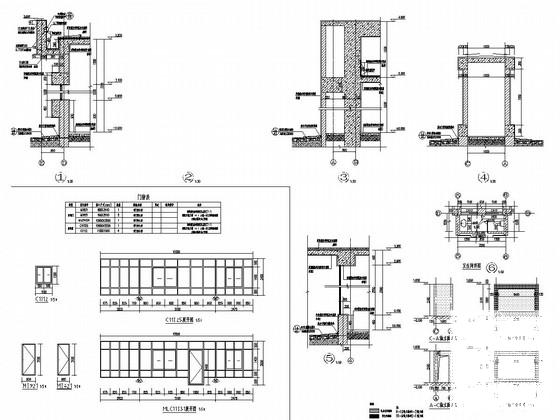

传达室详图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 单层框架结构图纸 - 1
    单层框架结构图纸 - 1
  • 单层框架结构图纸 - 2
    单层框架结构图纸 - 2
  • 单层框架结构图纸 - 3
    单层框架结构图纸 - 3
  • 单层框架结构图纸 - 4
    单层框架结构图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
