纺织印染污水处理套CAD大样图

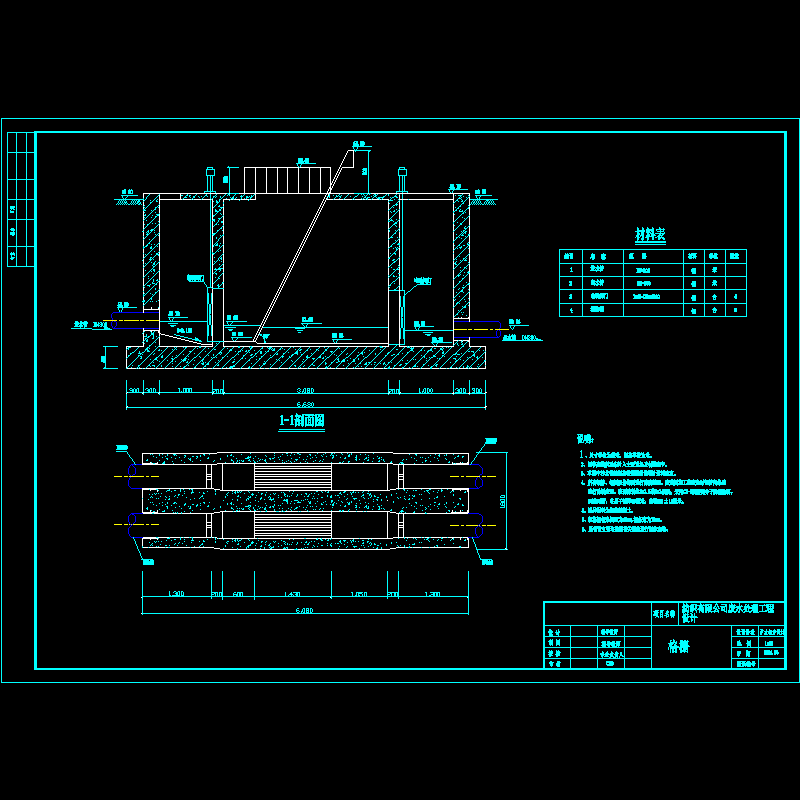

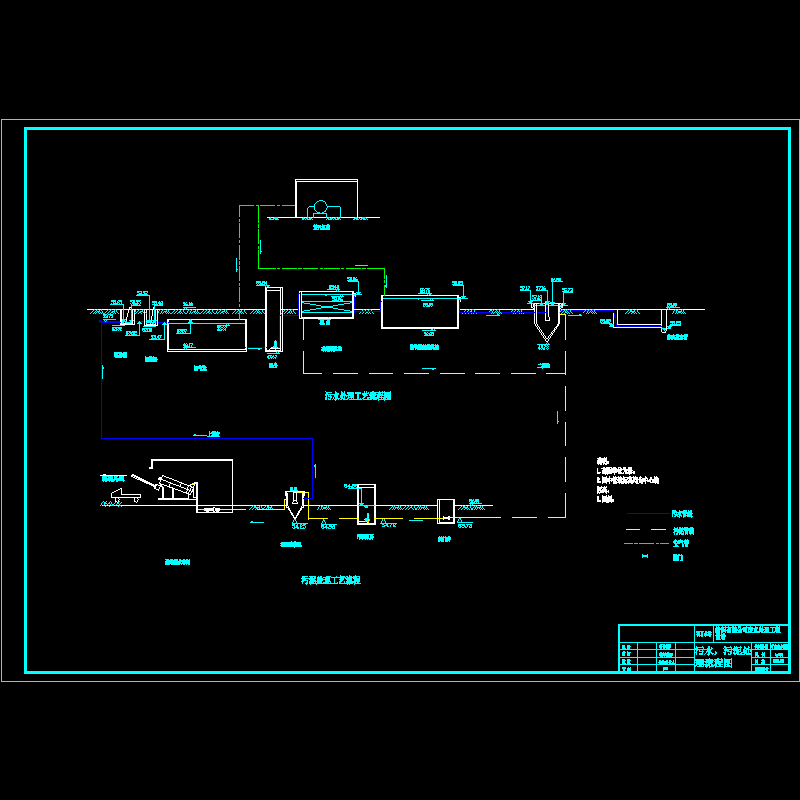

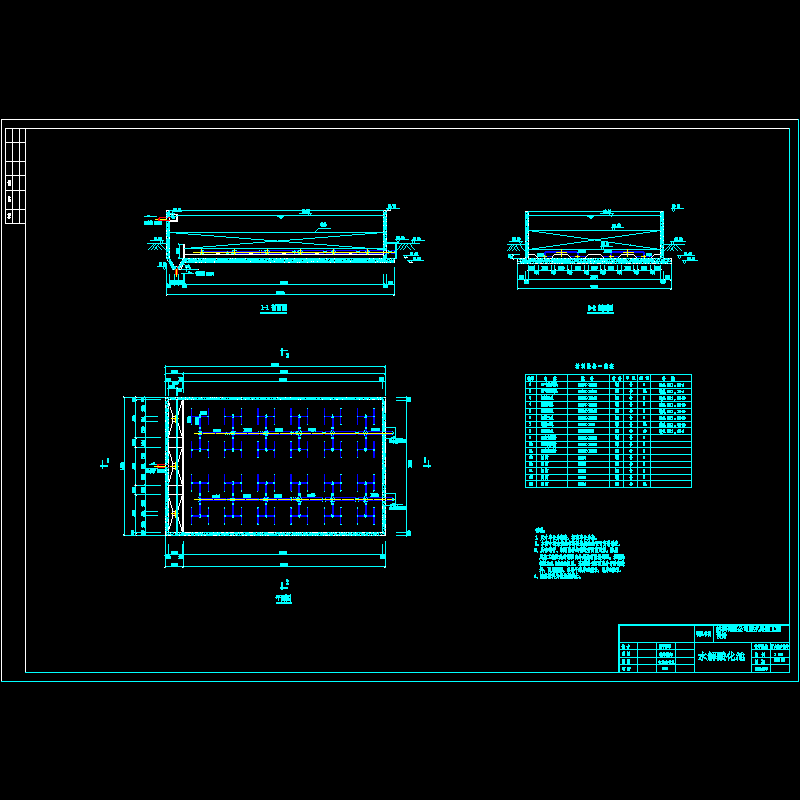

该项目方案设计依据有关环境保护在污水中的要求，采用水解酸化—生物接触氧化工艺处理纺织印染废水。 　　 废水处理厂设计规模5000m3/d，其原水水质根据厂方现今的生产规模与发展要求经与厂方、当地环保部门协商后确定下列设计水质水量： 　　Q=5000M3/d COD=1000—1500㎎/l BOD5=200—400㎎/l SS=300—400㎎/l PH=9—11 水温30—40 　　色度300—500倍 　　 经技术经济分析，此方案投资总额1045万元，废水处理成本为1.15元/ m3，有着良好的经济效益和社会效益。且节约用地、提高绿化、降低能耗的理念在设计中得到充分的实践，符合新时代环保的要求。 　　 图纸内容包括：1.总平面图 2.污水提升泵房图 3.管件大样图 4.调节池图 5.二沉池图 主要材料设备一览表 6.高效纤维过滤器 7.格栅 8.生物接触氧化池 9.水厂高程布置图 10.水厂平面布置图 11.水解酸化池 12.污泥泵房 13.污泥浓缩池
