小学地下车库通风图(9页CAD大样图)

  • 附件设计说明:有
  • 建筑类别:教育
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:9张
  • 设计内容:通风
  • 项目所在地:安徽

附件详情

该项目平时为汽车库,为三个防火分区;战时设五个防护单元,其中四个为二等人员掩蔽部,各掩蔽掩蔽1000人,另一个为物资库。该资料包含通风平面图、机房大样图等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

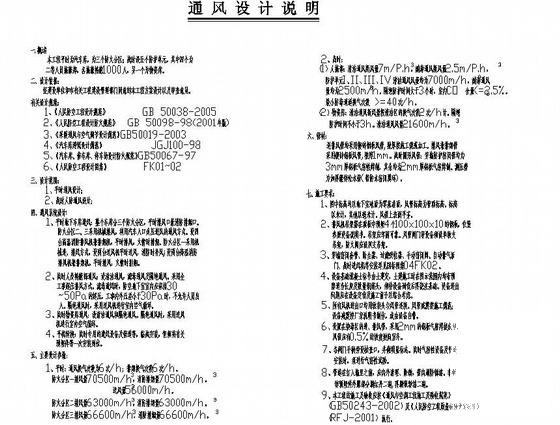

  • 小学地下车库通风图(9页CAD大样图) - 1
    第 1 张图

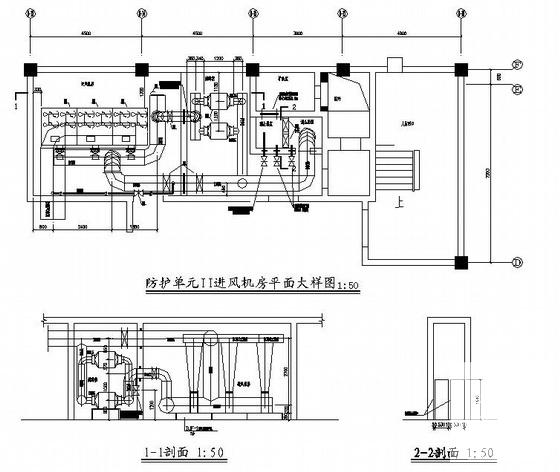

  • 小学地下车库通风图(9页CAD大样图) - 2
    第 2 张图

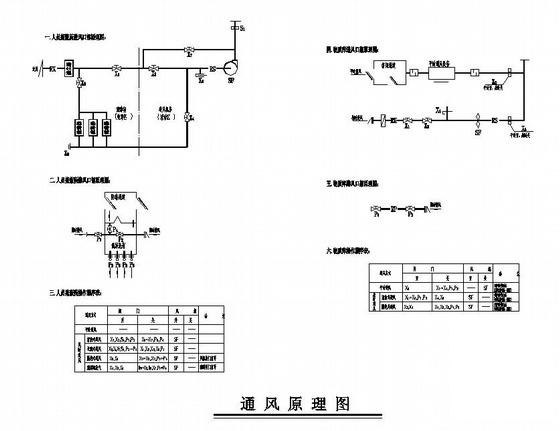

  • 小学地下车库通风图(9页CAD大样图) - 3
    第 3 张图
  • 小学地下车库通风图(9页CAD大样图) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
