6层框架结构办案点陪护楼结构设计施工大样图

附件详情

该项目为管理局开发的办案点建设项目一期陪护楼，该项目为地上6层(含底部架空层和斜屋顶架空层,无地下室)，结构类型为普通框架结构。长x宽x高（m）：43.40x15.80x19.150(高度为从室外地坪起算, 算至斜屋顶的平均高度)，总建筑面积为3428.4平方米，该项目基础采用锤击沉管夯扩灌注桩基础，基础设计等级为丙级，抗震设防烈度为6度。

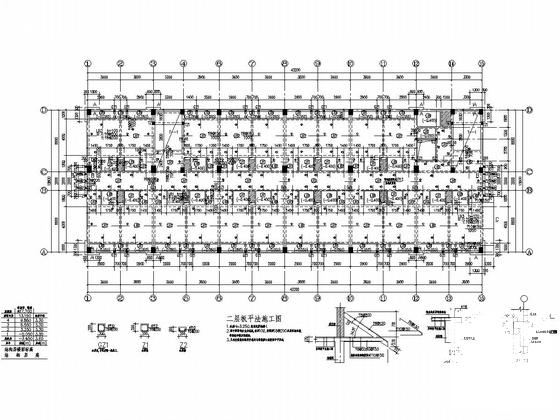

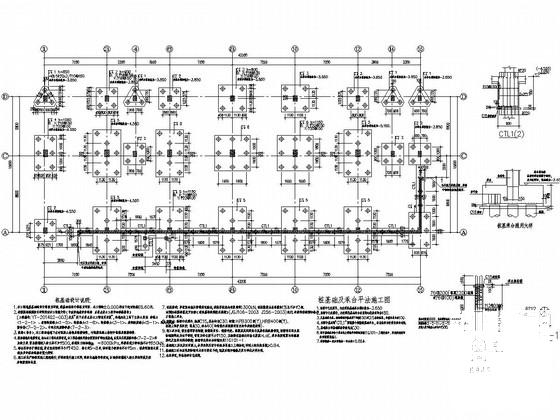

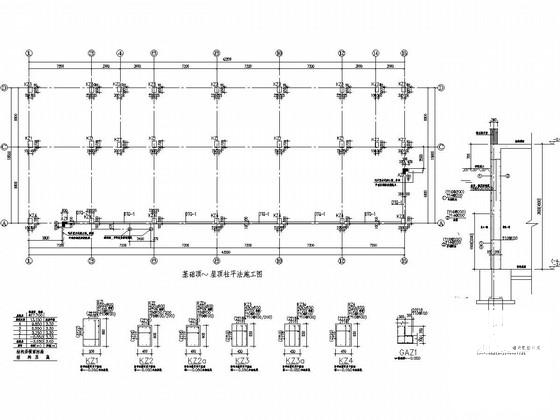

结构专业该资料包含：结构设计总说明，底板层梁、板平法施工图，桩基础及承台平法施工图，基础顶~屋顶柱平法施工图，各层梁配筋图，板配筋图，楼梯图共计18张图。

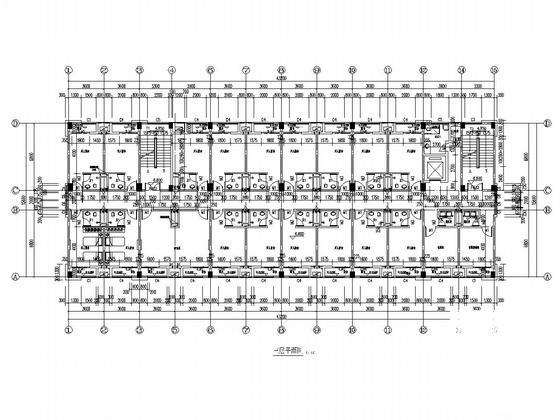

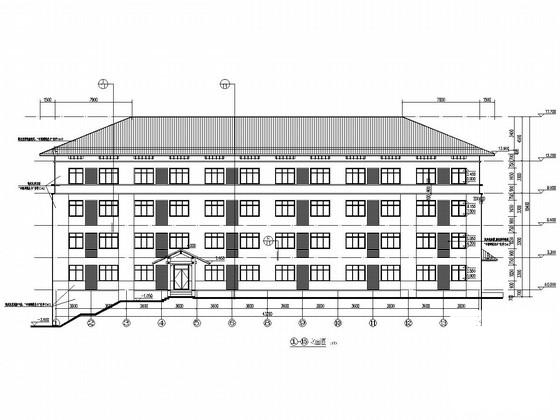

建筑专业该资料包含：建筑设计说明，节能说明，平面图，立面图，剖面图，各种 节点详图 等共计14张图。
分享投稿时间：近几年10月。
