大坝布置及结构设计节点详图纸(闸墩溢洪道等)

附件详情

  • 下游立视图
  • 溢洪道横剖面图
  • 进水口横剖面图
  • 挡水坝段标准横剖面图

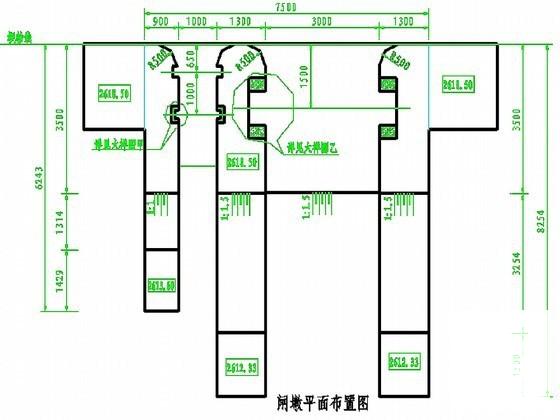

  • 闸墩 平面布置图
  • 闸墩平面配筋图
  • 溢洪道工作闸门门槽一期插筋图
  • 大样图乙
  • 剖面配筋图
  • 冲沙孔剖面图
  • 冲沙孔剖面配筋图
  • 溢洪道剖面图
  • 溢洪道剖面配筋图
  • 冲沙孔、溢洪道平面配筋图
  • 钢筋表

附件详情

1.图中尺寸除高程为m外,其余均为mm;
2.钢筋采用单面焊接,焊接长度为10d;
3.闸墩砼强度等级为C25, 钢筋砼保护层厚度为50mm;
4.溢流堰砼强度等级为C30, 钢筋砼保护层厚度为50mm。
5.二期砼强度等级为C30。
7张 编制

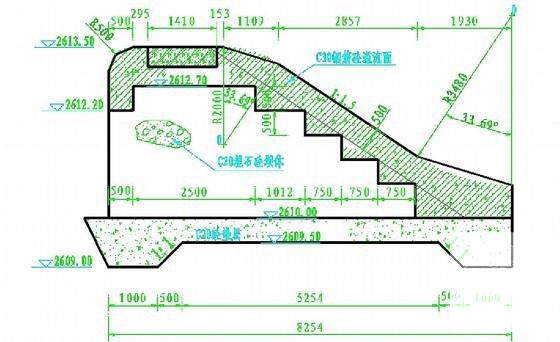

溢洪道剖面图

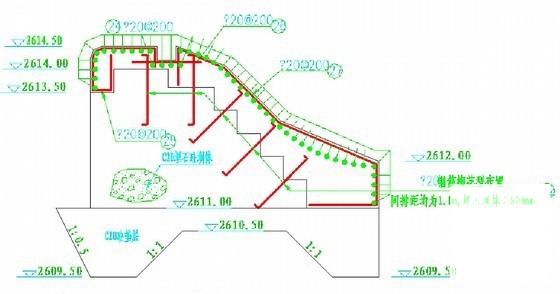

冲沙孔剖面配筋图

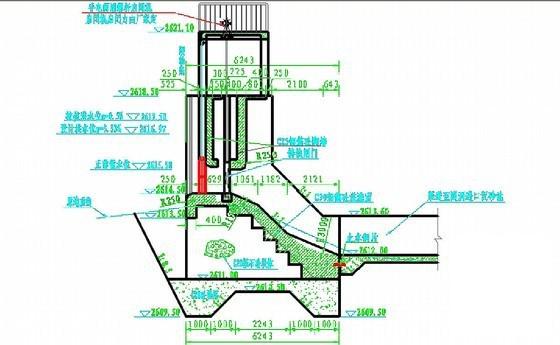

进水口横剖面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 大坝布置及结构设计节点详图纸(闸墩溢洪道等) - 1
    第 1 张图
  • 大坝布置及结构设计节点详图纸(闸墩溢洪道等) - 2
    第 2 张图
  • 大坝布置及结构设计节点详图纸(闸墩溢洪道等) - 3
    第 3 张图
  • 大坝布置及结构设计节点详图纸(闸墩溢洪道等) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
