商住楼住宅底层排水管平面系统图纸.dwg

附件详情 1:图中尺寸均以mm计。   2:立管代号中的A’与A为以纵轴镜向对称布置。如AYL4’与AYL4以纵轴镜向对称。   3:A5各卫生间、厨房均为同层排水,排水横支管埋设于五层楼面垫层内。
以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

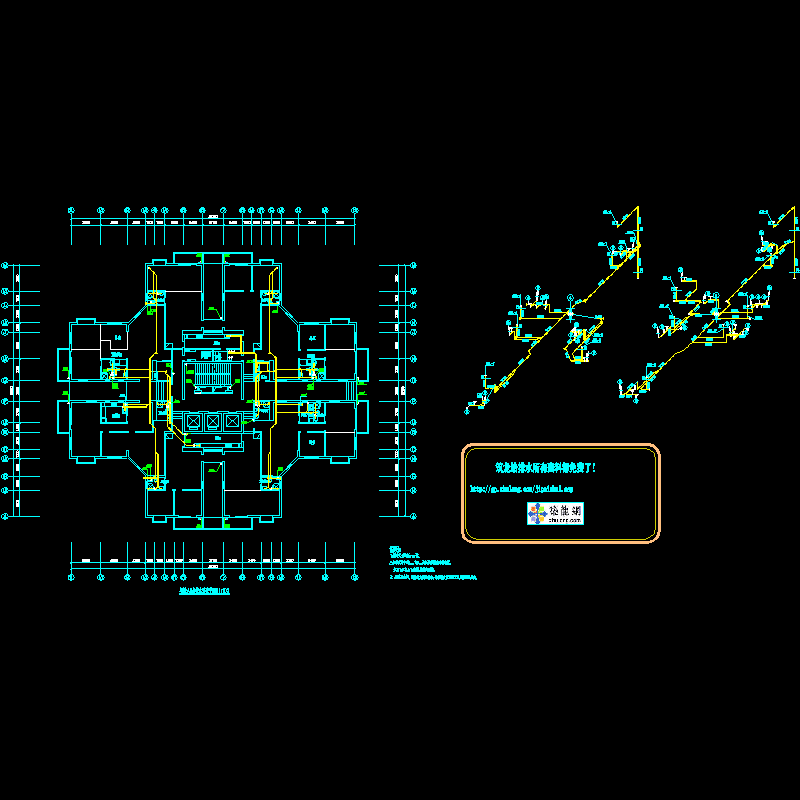

  • 商住楼住宅底层排水管平面系统图纸.dwg - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
