3层框架结构售楼部结构设计施工图纸
- 建筑类别：商业
- 建筑高度类型：多层建筑
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 参考图纸：9张
- 设计年代：近代
附件详情
该附件为云南某小区的4号售楼部，地上三层，建筑设计结构形式为框架结构，基础为人工挖孔灌注桩基础，7度设防。
该资料包含：
结构设计说明

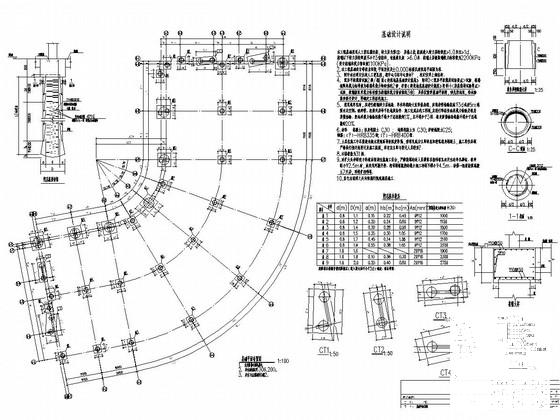

、基础平面布置图、结构平面布置图、柱
平面布置图
、楼梯施工图等共9张图纸。

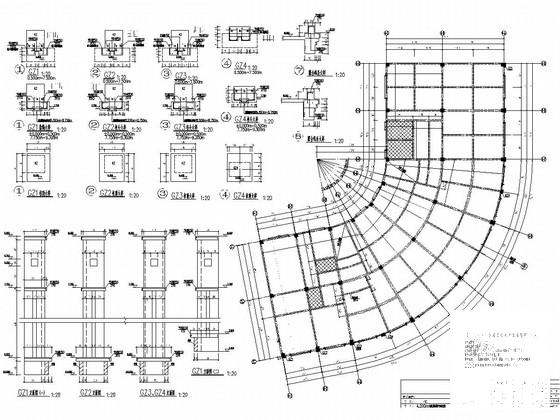

4.200m标高层结构平面布置图
4.200m标高层梁平法施工图

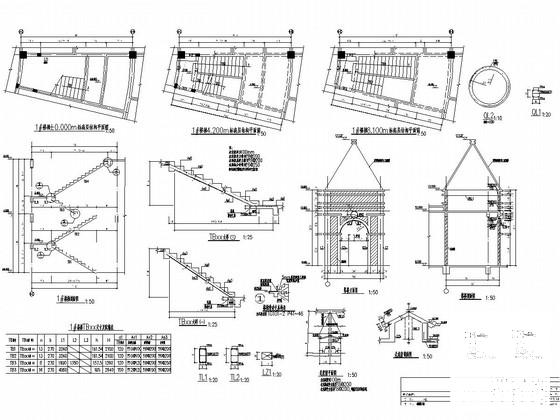

楼梯施工图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
框架结构售楼部 - 1 -
框架结构售楼部 - 2 -
框架结构售楼部 - 3 -
框架结构售楼部 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-05
- 评论次数：0
- 浏览次数：0
- 文件大小：1.99 MB
- 收藏次数：0
-
文件名称：
附件-995888909607956507886.zip
框架结构售楼部下载
