路交通桥CAD施工图纸.dwg

附件详情 一) 项目概要   拟建滁州XX路XX渠位于滁州市XX。孔跨布置为3孔10米简支梁桥,斜交角度为逆交45。(道路法线与墩台轴线方向),墩台采用桩柱式轻型墩台。桥宽36.6米,横向按三幅桥设计。   (二) 桥梁设计规范    1、《公路桥涵设计通用规范》 JTG D60-2004    2、《公路钢筋混凝土及预应力混凝土桥涵设计规范》 JTG D62-2004   3、《公路圬工桥涵设计规范》 JTG D61-2005   4、《公路桥涵地??牖?∩杓乒娣丁M 5B720TTG D63-2007   5、《城市桥梁设计准则》 CTJ 11-93   6、《公路工程抗震设计规范》 JTJ004-93   7、《工程建设标准强制性条文》(城市建设部分)等   (三) 桥梁设计标准       人群荷载:根据《城市桥梁设计荷载标准》(CJJ 77-98)中的有关规定取值。    抗震标准:抗震设防烈度为6度,设计基本地震加速度值为0.05g。    设计洪水频率:按20年一遇标准设计。   (四) 桥梁设计《XX路XX桥基工程岩土工程勘察报告(详勘阶段)》   (六)孔跨布置情况    结合当地地基的特点,上部结构采用3孔10米简支梁桥面连续体系,并且有利于保证桥梁的施工速度。斜交角度为逆交45。(道路法线与墩台轴线方向)。   (七)桥梁结构设计    (1)上部结构    桥梁上部结构采用跨径为10m预制钢筋混凝土空心板梁,梁高55cm,宽度99cm(中板)、99.5cm(边板)。桥面铺装采用10cm钢筋混凝土铺装。    (2)下部基础    桥墩采用桩柱式,桥台采用埋置式。墩、台基础采用单排,将第⑧层中风化砂岩作为桥梁桩基持力层。桥墩桩基采用?1000mm钻孔灌注桩,桩长18m,立柱采用?800mm钢筋混凝土立柱;桥台桩基采用?1000mm钻孔灌注桩,桩长20m。    (3)台后搭板    为保证行车平顺,防止台后跳车,桥头设置台后搭板。搭板长为6m,厚为30cm。搭板放在三渣层上整体现浇,搭板上面直接铺设钢筋混凝土铺装。    (4)桥头地基处理    为防止台后填土挤压桥台桩基,宜先进行地基处理,夯填台后地基,待变形稳定后,再进行桩基施工。    搭板构造图 墩台挡块钢筋布置图 桥面连续构造图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

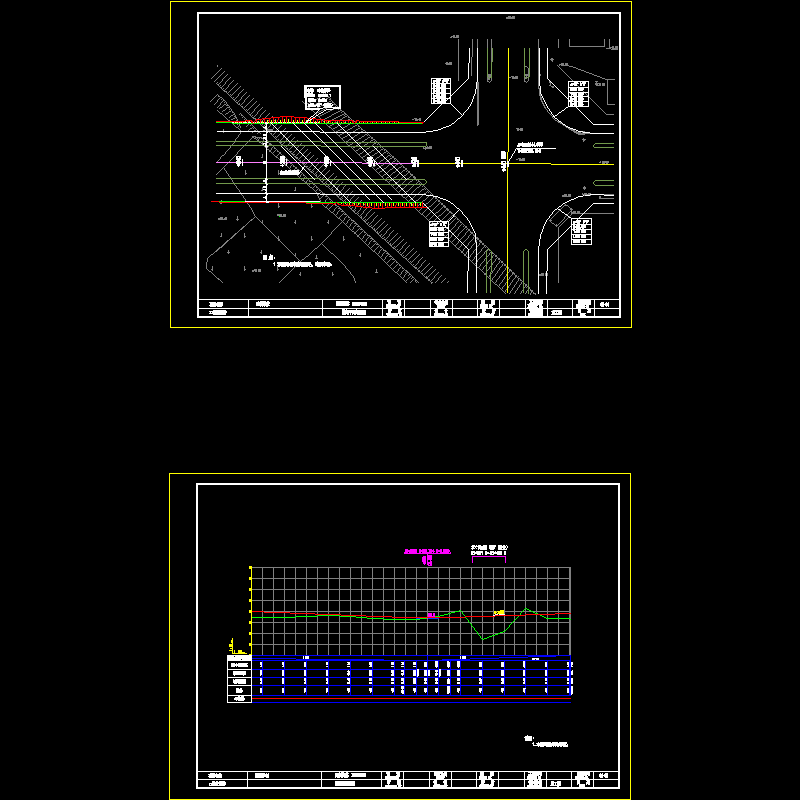

  • qs-04-05.dwg
    qs-04-05.dwg
  • qs-06-08.dwg
    qs-06-08.dwg
  • qs-15 16 17.dwg
    qs-15 16 17.dwg
  • qs-21-26 桥墩及桥台盖梁钢筋图最终.dwg
    qs-21-26 桥墩及桥台盖梁钢筋图最终.dwg
  • qs-27 挡块钢筋图最终.dwg
    qs-27 挡块钢筋图最终.dwg
  • qs-28~29 墩台桩柱钢筋图最终.dwg
    qs-28~29 墩台桩柱钢筋图最终.dwg
  • qs-30 台后搭班钢筋图.dwg
    qs-30 台后搭班钢筋图.dwg
  • qs-31 桥面铺装、人行道板及中央分隔带构造及钢筋图.dwg
    qs-31 桥面铺装、人行道板及中央分隔带构造及钢筋图.dwg
以上是部分截图,请下载附件后查看完整高清内容
