合宁客铁公跨铁CAD施工图纸.dwg
1.概况 本桥位处既有道路路面为碎石路面本次在桥下新建线，并预留两股道，线间距资料详见全桥布置图。 本桥两端地势平坦，附近有村庄，为了铁路运输及当地人民群众的需求，在对应XX线XXX处新建公跨铁立交桥。桥孔布置为7-16m预应力空心板梁，桥面净宽为净14 2×1.5米，桥全长为116.04米。线路纵断面如下： 2.采用荷载等级： 采用荷载等级：公路－Ⅰ级。 3.桥下净空： 按铁科技函［2004］号文中限界图7XJS-QD办理.
以下是附件的其中一部分截图，共9张，您也可以 搜索 更多您想要的资源
-
036 桥台台身钢筋布置图.dwg -

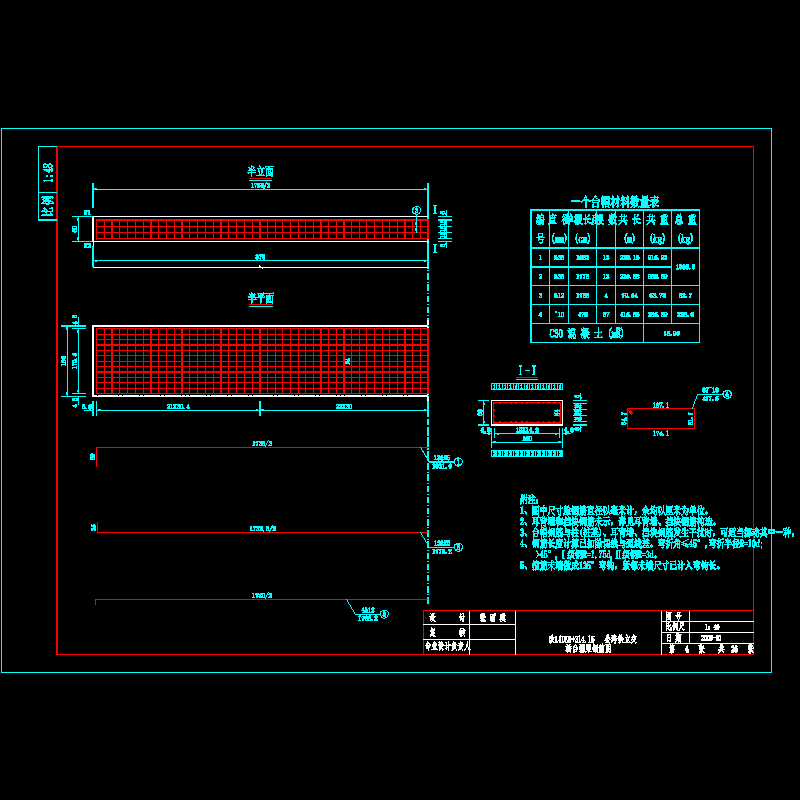

0号台台帽钢筋图.dwg -

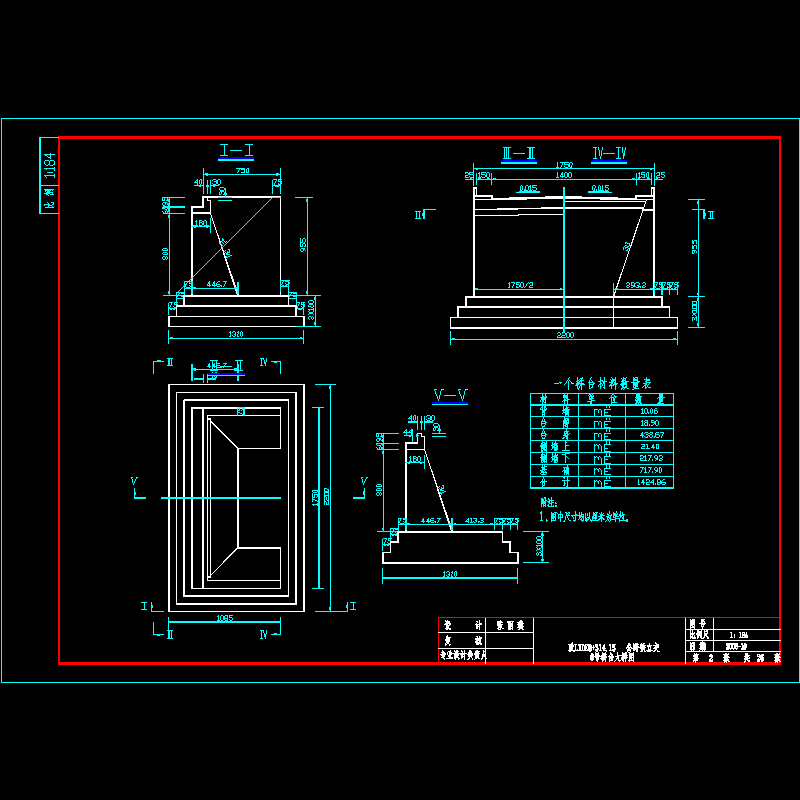

0号台大样图.dwg -

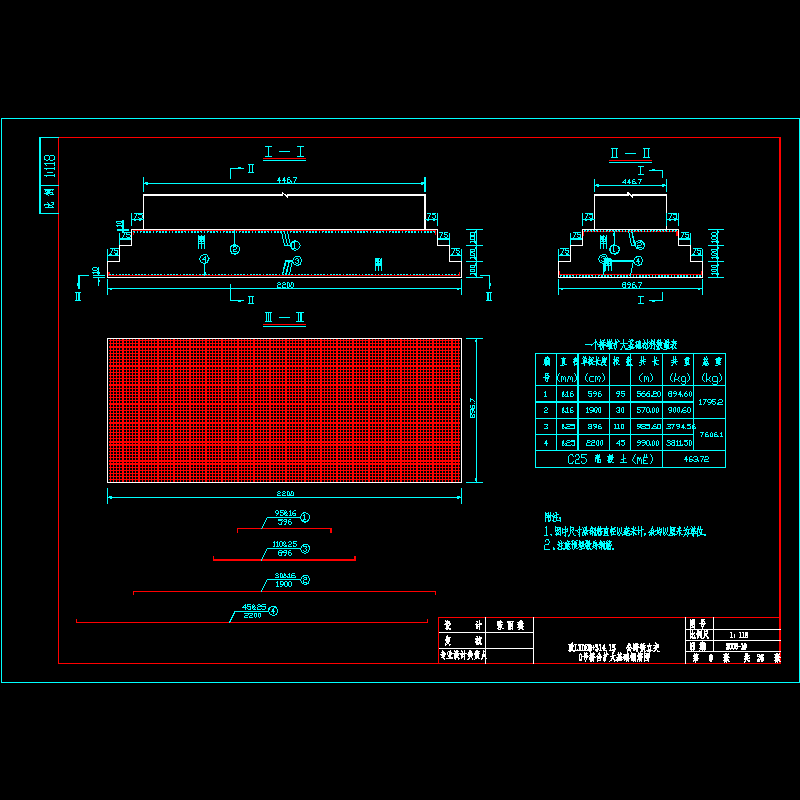

0号台扩大基础钢筋图.dwg -
0号台挡块钢筋图.dwg -

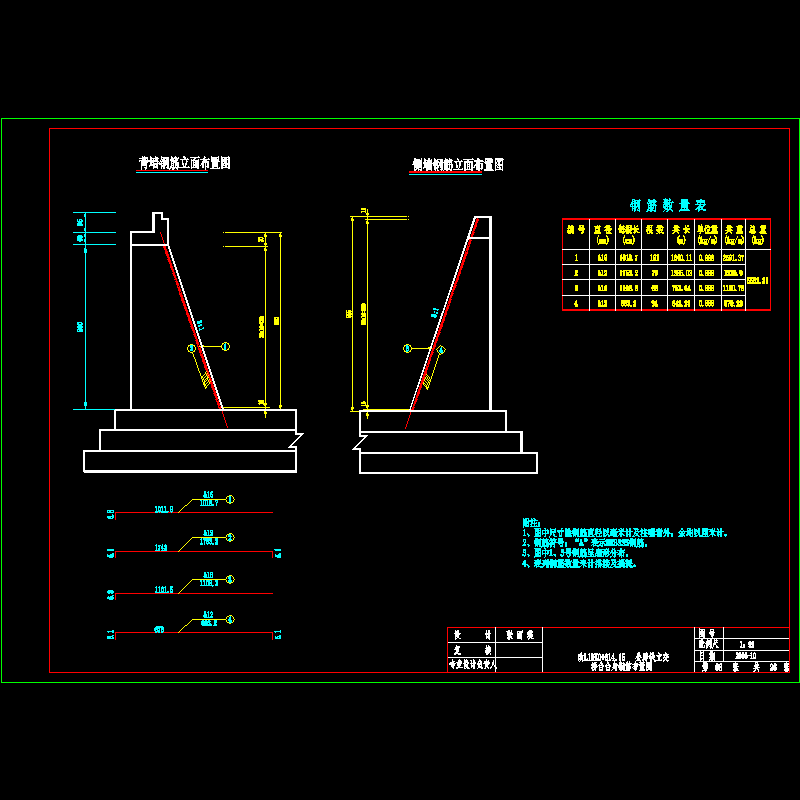

0号台背墙钢筋图.dwg -
1号墩扩大基础配筋图.dwg
-
1号墩柱钢筋图.dwg
-
2号墩大样图.dwg
以上是部分截图，请下载附件后查看完整高清内容
