面粉库房污水处理工程建筑结构图纸

附件详情

新疆某面粉库房污水处理工程建筑结构图
该资料为：新疆某面粉库房污水处理工程建筑结构图
抗震设防烈度为8度
该项目活荷载取值：
气浮机净重15KN,运行重85KN；带式污泥脱水机净重35KN,运行重约45KN；池顶水封罐重10KN；慢混池重20KN；其余按荷载规范取值。
该资料包含：

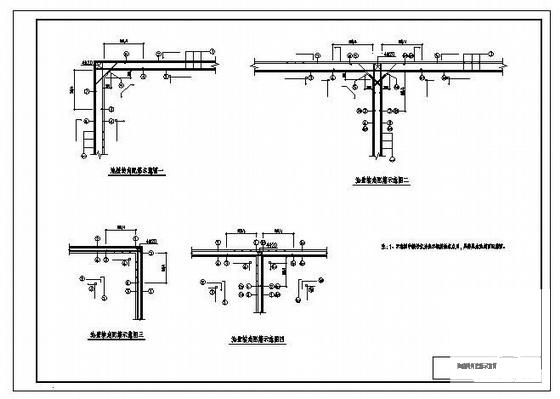

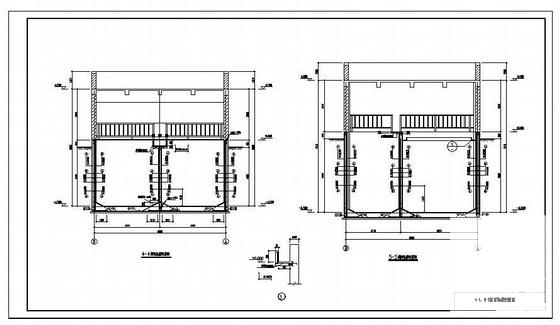

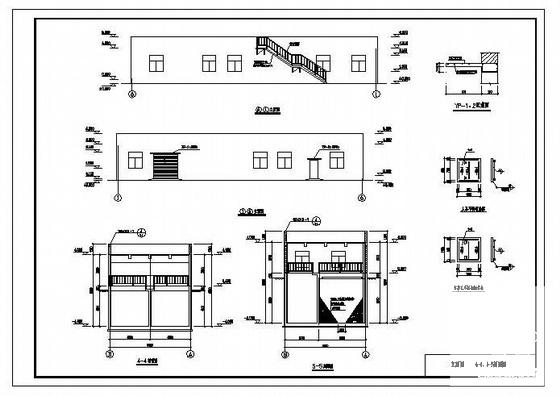

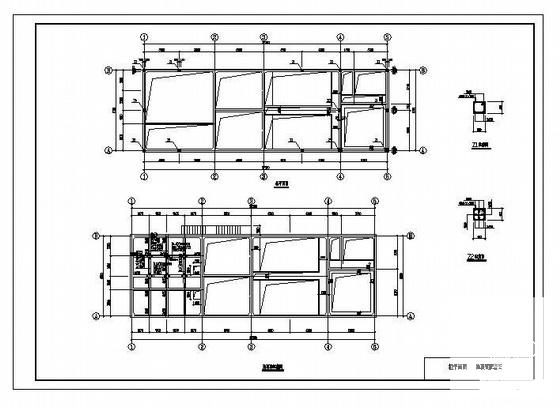

建筑设计说明、池底、池顶平面图、屋顶平面图、剖面图、立面图、剖面图、 结构设计说明 、池底板模板图、柱平面图、池顶梁配筋图、池顶板、屋面板配筋图、屋面梁配筋图、剖面池壁配筋图、池壁转角配筋示意图共13张图纸。
