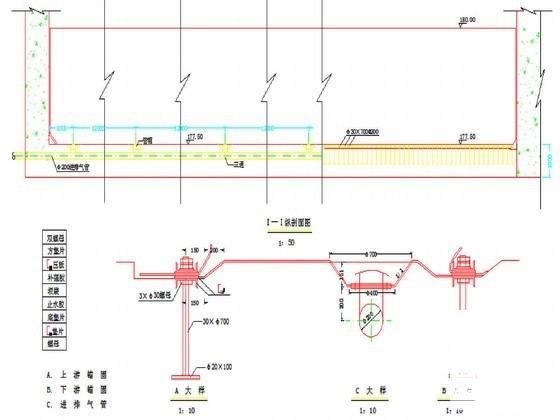

小型水电站工程橡胶坝结构设计节点详图纸

附件详情

1、图中尺寸均以毫米计，高程为黄海高程，单位以米计。
2、螺栓间距为25cm ,型号为 M25。
3、压板与垫板的螺孔直径为φ30mm。
4.本橡胶坝安装在XX水电站溢流坝顶上，全长61米,设计坝高H=2.50米,设计内压比α=1.10。
5.坝袋有效周长L =8.6135米(其中上游面长度S=3.2885米下游面长度S =3.925米,贴地长度D=1.400m)。锚固长度 S=0.35米,贴坝袋总面积A=530.9m 。
7张
