革命烈士陵园景观全套CAD施工图纸

附件详情 福建某革命烈士陵园景观施工图全套:   内容包含:图纸封面、资料目录、总平索引图、道路施工图、树池施工图、坐凳施工图   、花坛施工图、台阶施工图、梅友小广场施工图、荷露小广场施工图、北大门景观平立面图、给水总平图、给电平面图、绿化施工总平图等。
以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源
  • (00)图纸封面a3.dwg
    (00)图纸封面a3.dwg

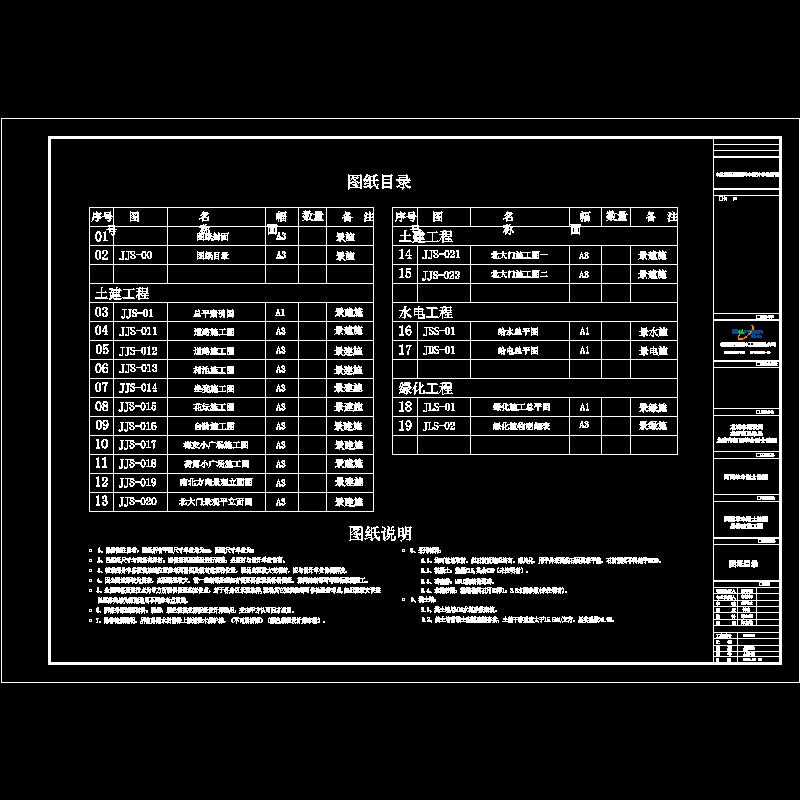

  • (01)js-00图纸目录a3.dwg
    (01)js-00图纸目录a3.dwg

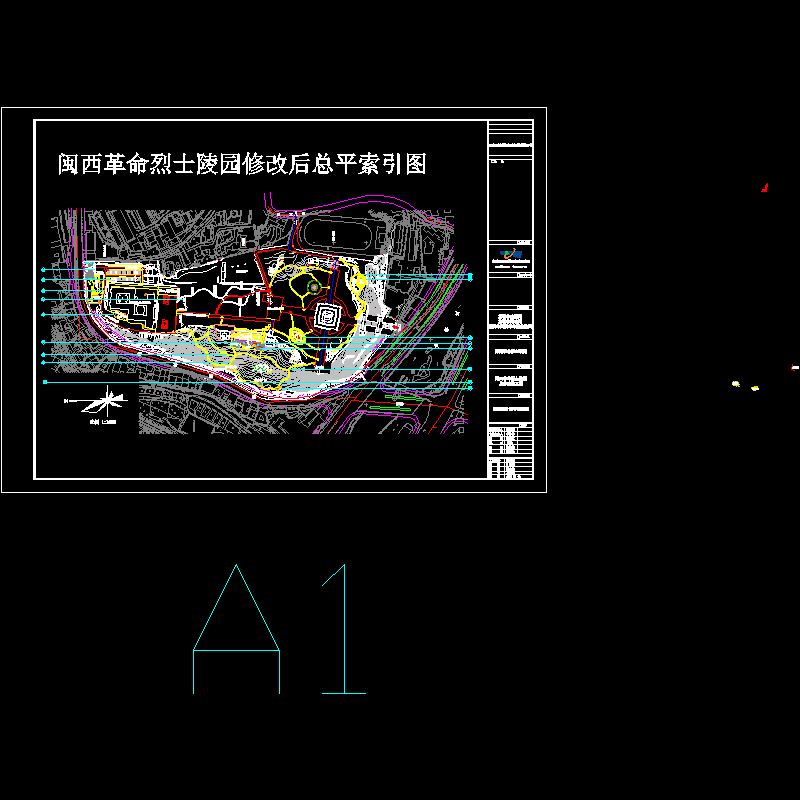

  • (02)jjs-01总平面图a1.dwg
    (02)jjs-01总平面图a1.dwg

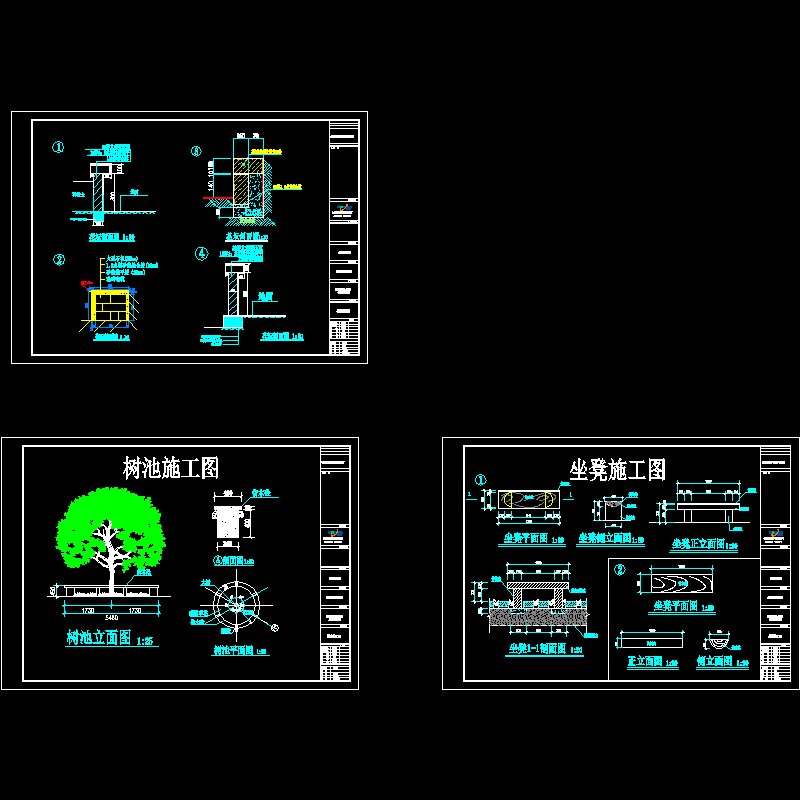

  • (07)jjs-013.014,015施工详图a3.dwg
    (07)jjs-013.014,015施工详图a3.dwg

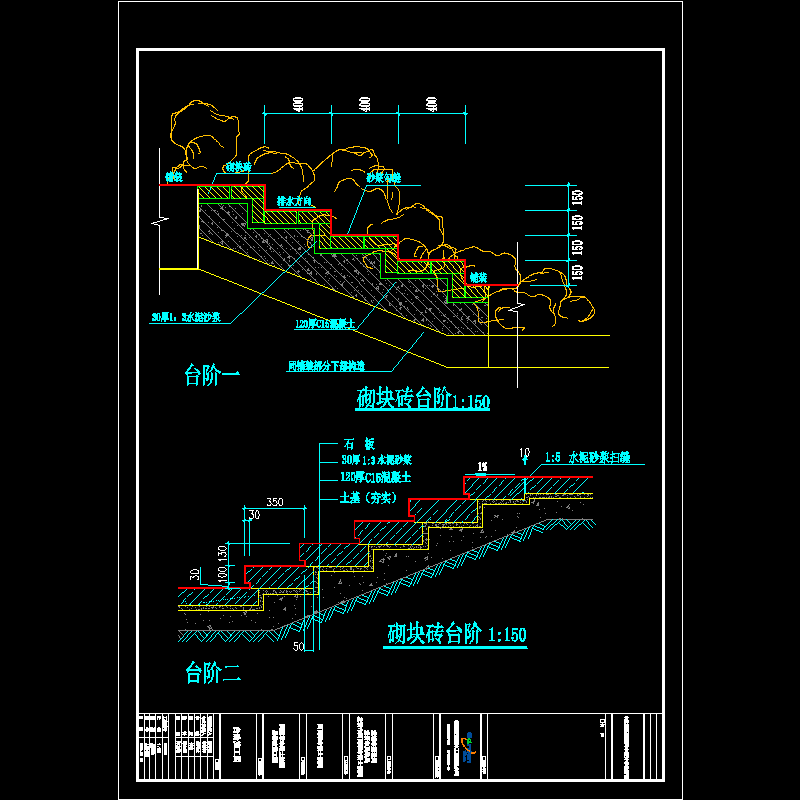

  • (08)jjs-016台阶施工图a3.dwg
    (08)jjs-016台阶施工图a3.dwg
  • (11)jjs-021,022,023北大门图a3.dwg
    (11)jjs-021,022,023北大门图a3.dwg
  • (19)jjs-020南北方向景观剖面图a3.dwg
    (19)jjs-020南北方向景观剖面图a3.dwg
  • (22)jss-01给水总平图a1.dwg
    (22)jss-01给水总平图a1.dwg
  • 011,012,018,019施工大样图a3.dwg
    011,012,018,019施工大样图a3.dwg
  • 电施工图a1.dwg
    电施工图a1.dwg
以上是部分截图,请下载附件后查看完整高清内容
