医院通风与洁净空调系统安装工程设计施工大样图

  • 设计说明:有
  • 建筑类别:医疗
  • 图纸设计深度:施工图
  • 参考图纸:14张
  • 设计内容:空调,通风,洁净,冷热源
  • 冷热源:电动压缩式冷水机组
  • 洁净等级:万级,十万级,十万级以上
  • 送风方式:散流器送风

附件详情

  • 系统总设计说明
  • 空调系统风口布局平面图
  • 天花风管走向布局平面图
  • 洁净空调系统风管平面图
  • 通风空调系统 风管平面图
  • 舒适性空调系统布局平面图
  • 风机盘管安装定位图
  • 室内机组安装大样图
  • ......

附件详情

1.工程概述:
工程为医院消毒供应中心建设项目:其中包括:去污区、器械打包区、无菌存放区、生活办公区等辅助用房的通风与洁净空调系统安装工程......
2.冷、热源
工程供应室洁净空调系统夏季空调设计冷负荷为130KW,加湿量共为20Kg/h,洁净空调系统的冷热源由洁净机组自带的风冷机组提供......
3.空调风系统:
(1)供应室办公用房采用风机盘管系统;打包、无菌工作区用房采用一台洁净空调机组......
(2)供应室污物清洗间的设计,采用新、排风系统加风机盘管的方式......
(3)多重级别的过滤网作合理的布置,确保室内的洁净度符合设计要求......
(4)消毒供应室内设置机械式排风系统,排风机与空调机组联动......

图纸共14张

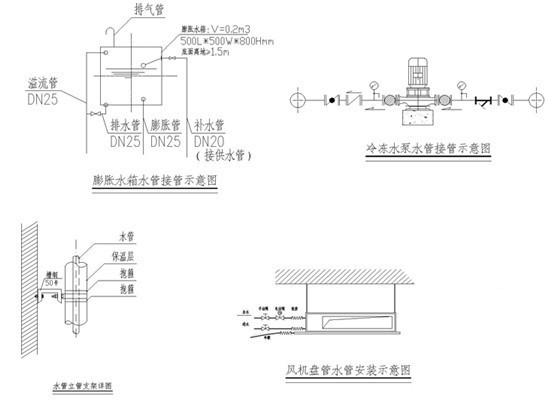

安装详图

舒适性空调系统布局平面图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

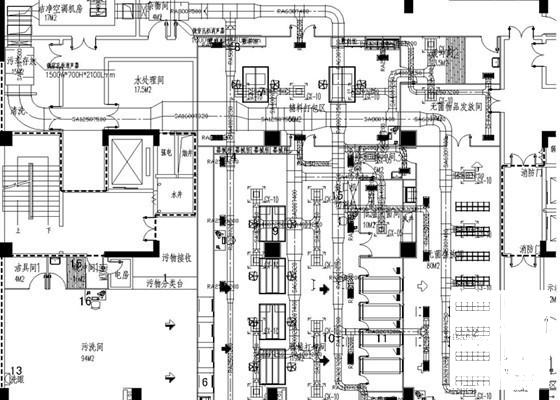

  • 通风与空调工程设计 - 1
    通风与空调工程设计 - 1

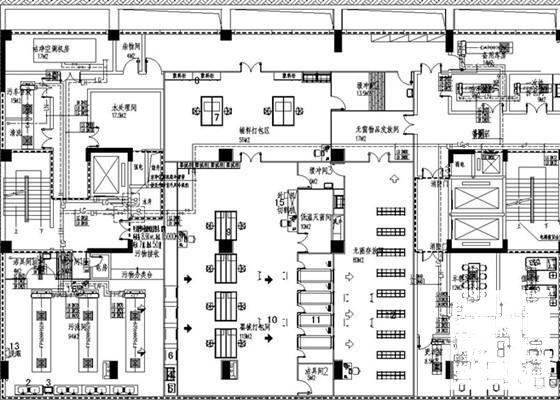

  • 通风与空调工程设计 - 2
