压力钢管(明管)CAD施工图纸.dwg

设计说明为英文。   4.5m明管,水头180m,带支撑结构,两个月牙肋叉管(公切球直径5.4m),全长800多米。   说明:1.钢管制作安装必须严格按标书、《压力钢管制作安装及验收 规范》DL/T5017和相关文件执行;2.所有焊缝型式均为:“X”,δ≤20时,可采用单面坡口 双面成型,δ>20时,须采用双面焊;3.钢管纵缝、岔管所有焊缝、凑合节环缝均为一类焊缝;4.安装后,所有管节纵缝须错开铅垂面和水平面30 相邻管节纵缝须错开400mm;5.钢管内、外壁防腐按标书要求执行;6.H点以上钢管外径为?4524mm;

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

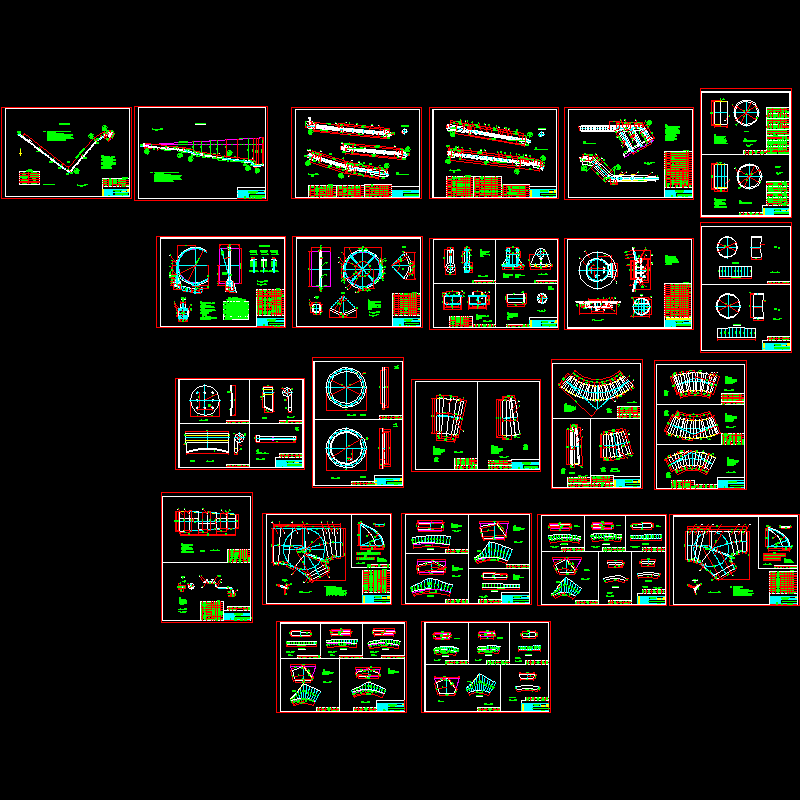

  • 压力钢管(明管)CAD施工图纸.dwg - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
