水源井泵房CAD施工图纸.dwg

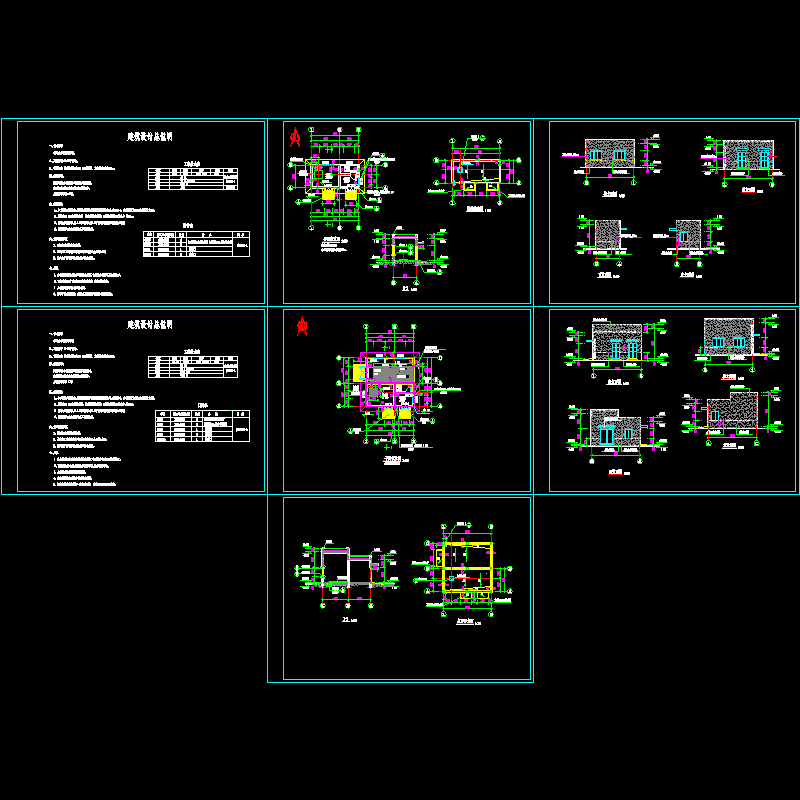

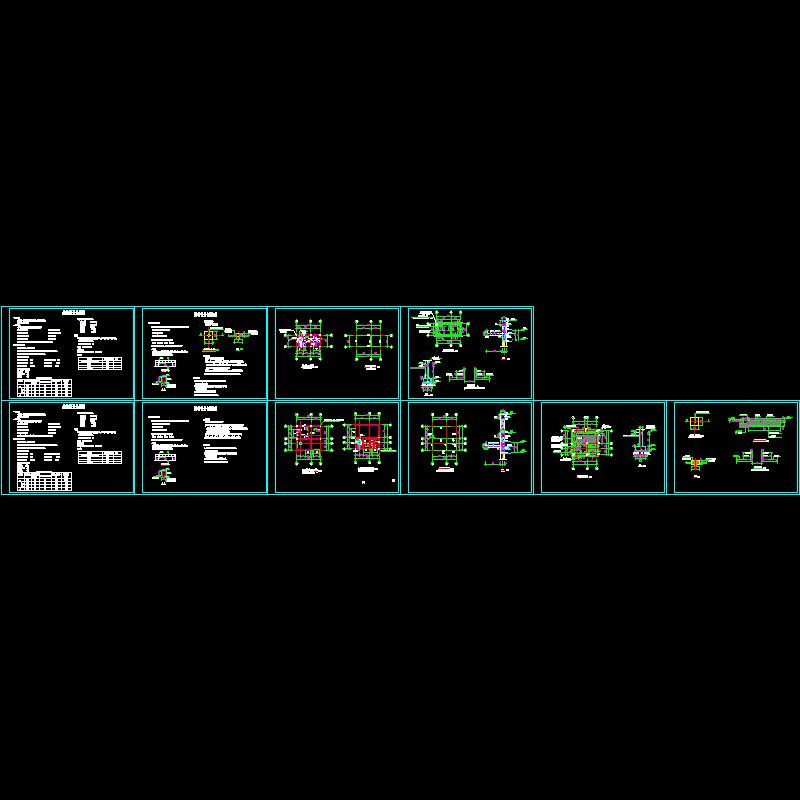

该项目建筑面积为29.72平方米，室内设计标高±0.000，室内外高差为300mm，按二级耐火等级设计，该项目为砖混结构,承重墙墙体材料为页岩普通烧结砖,外墙厚度为240,内墙厚度为240，墙体在-0.060处设防潮层,防潮层采用1:2水泥砂浆掺5%防水粉,厚20mm，同时预埋木砖应做防腐处理。 　　【设计图纸】 　　1、水源井泵房布置图；2、屋面板配筋图；3、基础布置图；4、圈梁布置图；5、水源井设备基础设计图；6、出屋面详图。 　　17张 编制于2012年
