3层钢框架结构售楼处施工方案图纸
-
建筑高度类型：多层建筑
-
建筑地上层数：3层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢结构
-
结构安全等级：二级
-
抗震设防烈度：7度抗震
-
风压：0.40kN/平方米
-
雪压：0.35kN/平方米
该附件为
三层
钢框架
结构
售楼处施工
图CAD
，主要包括桩位布置图、基础结构平面布置图、承台配筋详图、电梯间详图、三层构件平面布置图、三层楼板配筋图、梁与钢管柱连接
节点图
等。CAD格式，24张结构图纸。附
结构计算
书，附建筑、电气、暖通、给排水等整套图纸。
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

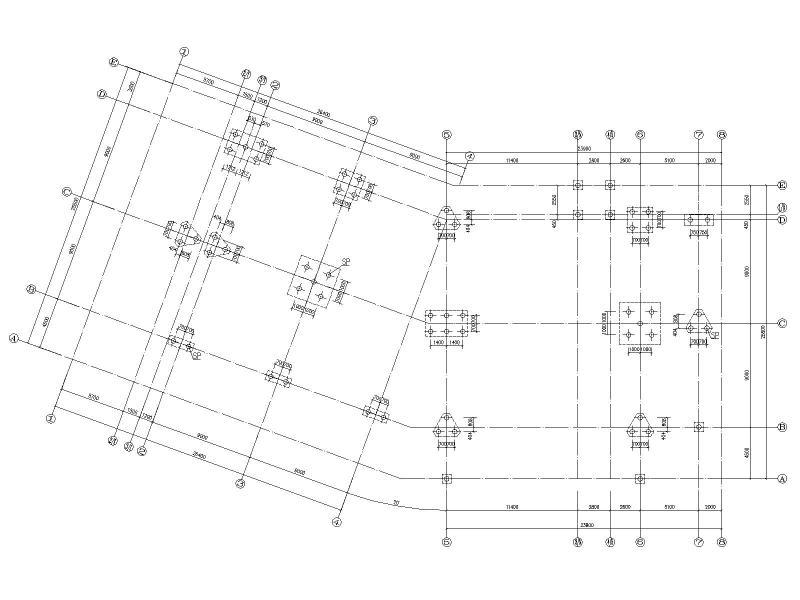

钢框架结构施工图纸 - 1 -

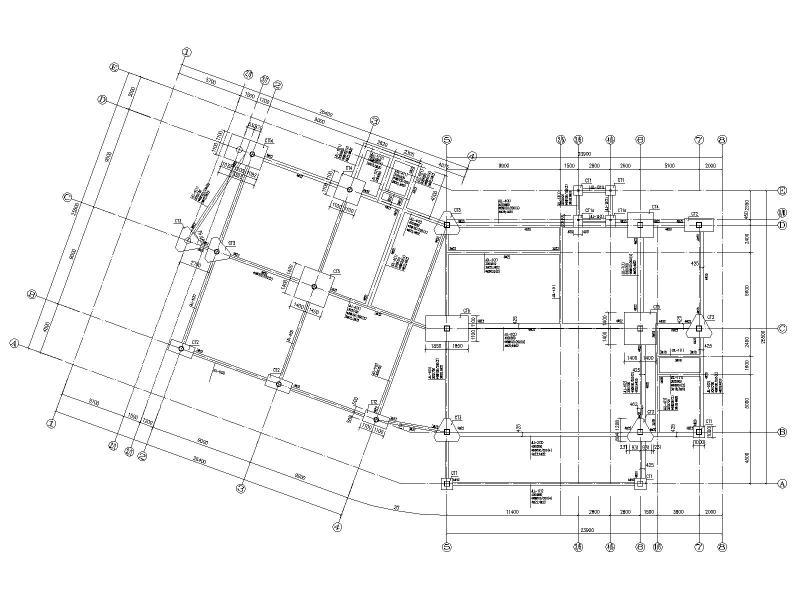

钢框架结构施工图纸 - 2 -

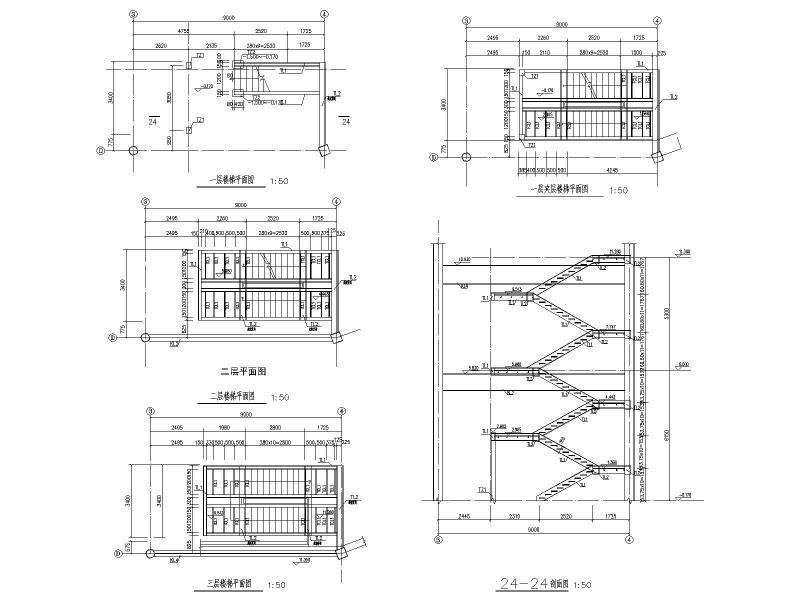

钢框架结构施工图纸 - 3 -

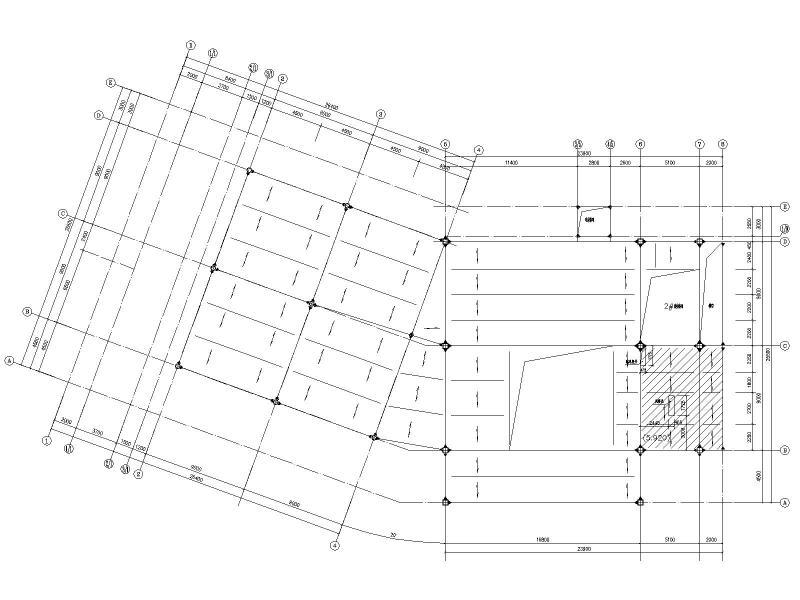

钢框架结构施工图纸 - 4 -

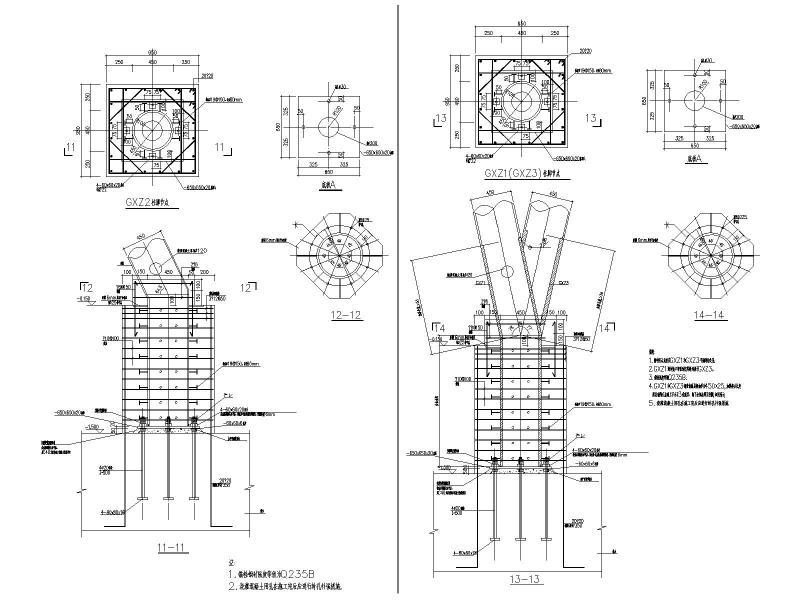

钢框架结构施工图纸 - 5 -
钢框架结构施工图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-06
- 评论次数：0
- 浏览次数：0
- 文件大小：19.86 MB
- 收藏次数：0
-
文件名称：
附件-996986787906650969.zip
