10万级保健品车间净化空调设计施工图纸

  • 设计详细说明:有
  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计内容:洁净
  • 洁净等级:十万级
  • 送风方式:侧面送风,散流器送风
该附件为 10万级保健品车间净化空调设计图

主要内容:
1.该资料空调部分主要包括:洁净式空调机、高效送风装置、排风系统及冷却水系统的安装,风管系统的制作、安装、保冷。保健食品软胶囊生产车间洁净度为10万级,空调设计参数:温度 18~26℃,相对湿度 45~65%;
2、空调净化系统为:水冷洁净式空调机自带冷源,由蒸汽加热加湿,空调机(包括初、中效过滤器)+末端静压箱高效送风口;工作班时开动空调机向净化工作区送风以满足其恒温恒湿,换气次数,维持其正压要求;
3、局部排风:煮胶间设局部中效排风系统 P-3,当生产时以排除热量;
4、全排风:洗涤间设中效全排风系统P-1。洗丸间为防爆间,设中效全排风系统P-2;
5、臭养消毒:系统K—1采用臭养消毒,当消毒时,空调系统必须运作,同时关闭排风系统及关闭新风阀;


图纸展示:

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

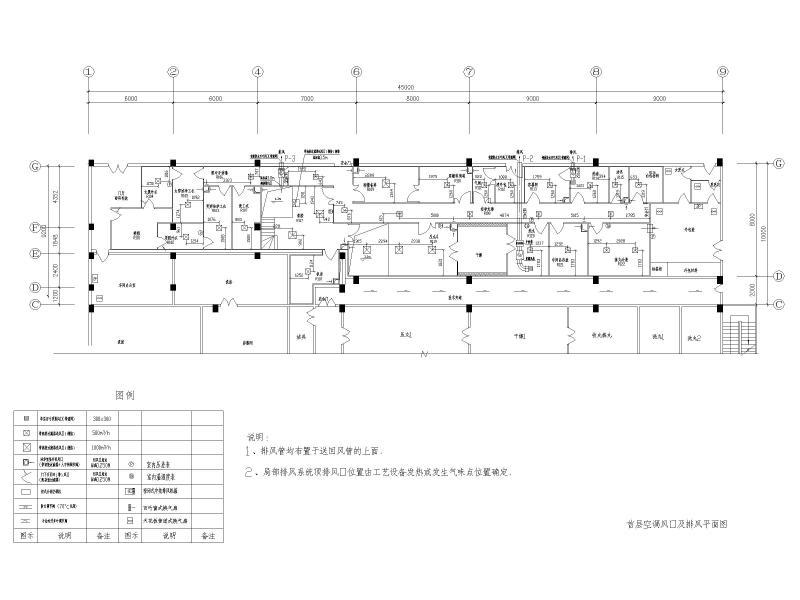

  • 净化空调设计施工图 - 1
    净化空调设计施工图 - 1

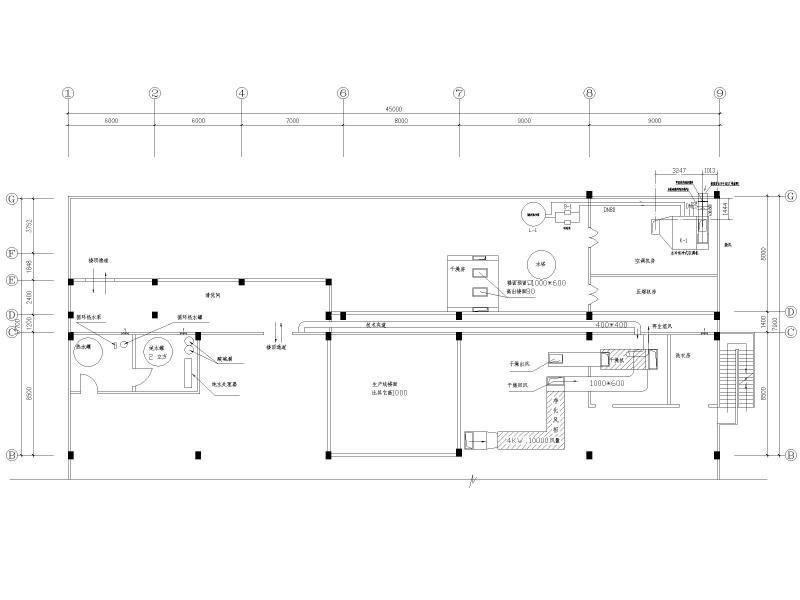

  • 净化空调设计施工图 - 2
    净化空调设计施工图 - 2

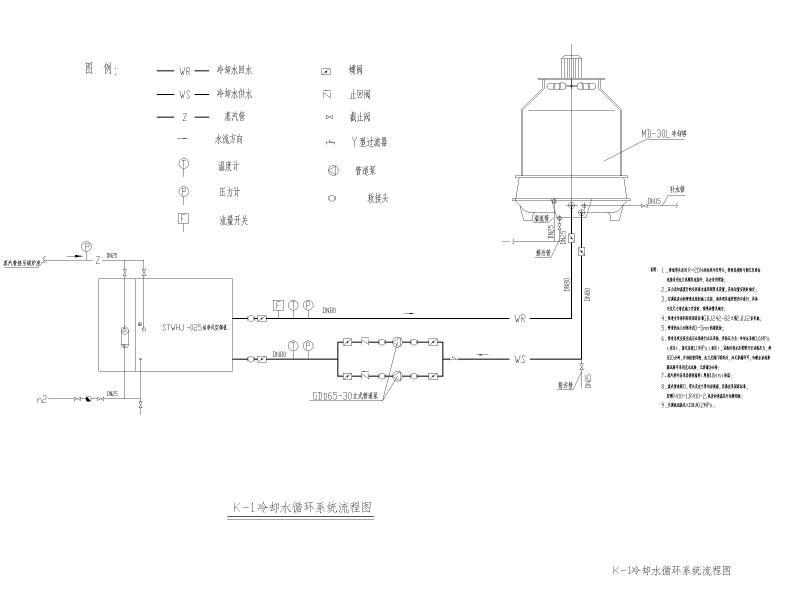

  • 净化空调设计施工图 - 3
    净化空调设计施工图 - 3

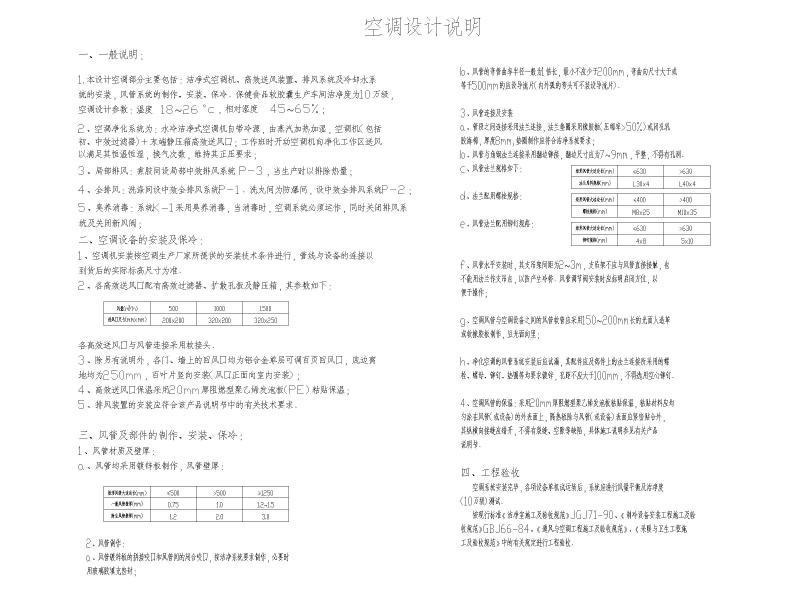

  • 净化空调设计施工图 - 4
    净化空调设计施工图 - 4

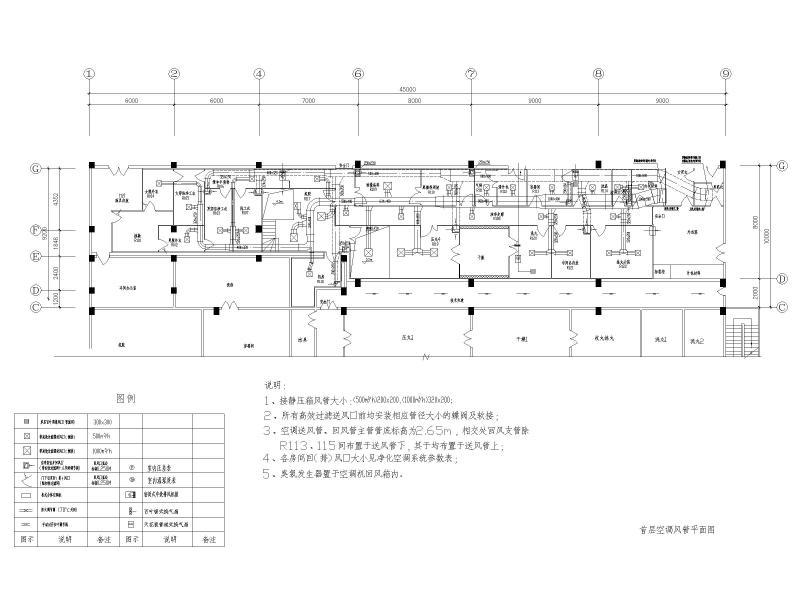

  • 净化空调设计施工图 - 5
    净化空调设计施工图 - 5
以上是部分截图,请下载附件后查看完整高清内容
