三十万级制剂车间洁净空调设计

该附件为 三十万级制剂车间洁净空调设计

主要内容：

1.该资料是根据GMP及生产工艺要求进行的，净化空调系统采用定新风、定风量集中式空调系统，洁净级别分别为三十万级，洁净空调房间气流组织以顶送风下侧回风为主,以顶送顶回为辅的气流组织形式，空气经过初、中、高效三级过滤器送入房间，房间换气次数为15次/小时，非防爆洁净生产区相对一般生产区保持>15Pa的正压,排风房间（含防爆生产区）相对相邻房间保持>5Pa的负压。空调室内温湿度参：夏季：室内温度：24±2℃，相对湿度：55±10%,冬季：室内温度：20±2℃，相对湿度：55±10%。

2.本车间空调系统最大小时用冷量：554kW，最大小时用热量：334kW；空调系统用冷由厂区冷冻站供应，空调系统用蒸汽由室外蒸汽管网提供。

3.空调系统最大小时用汽量为：0.8t/h，所需蒸汽压力为：0.2MPa。

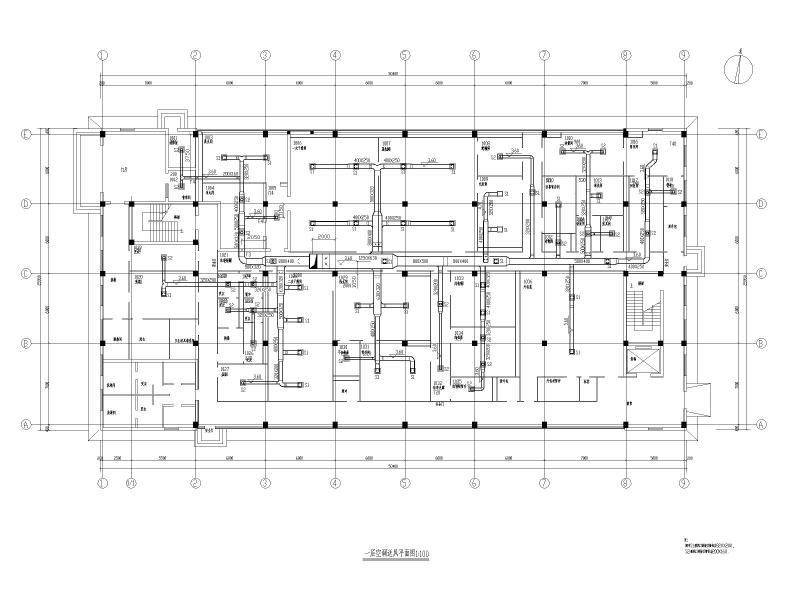

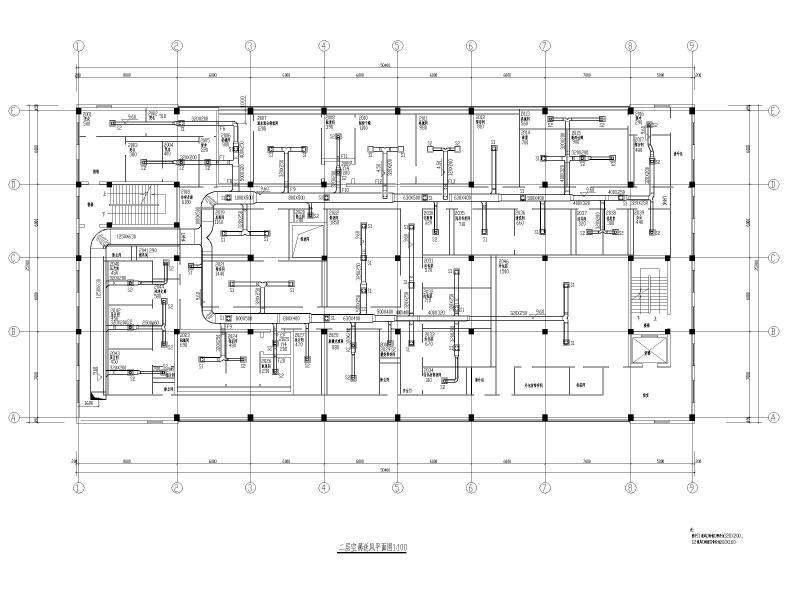

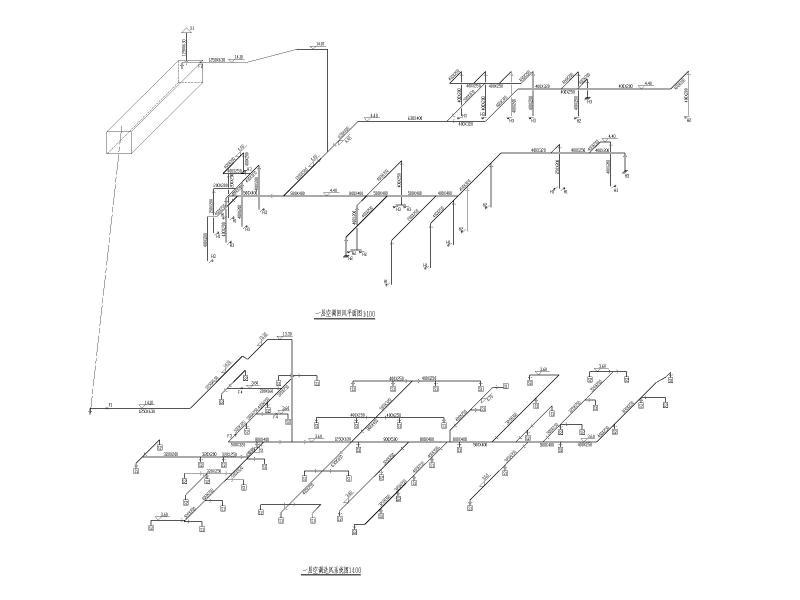

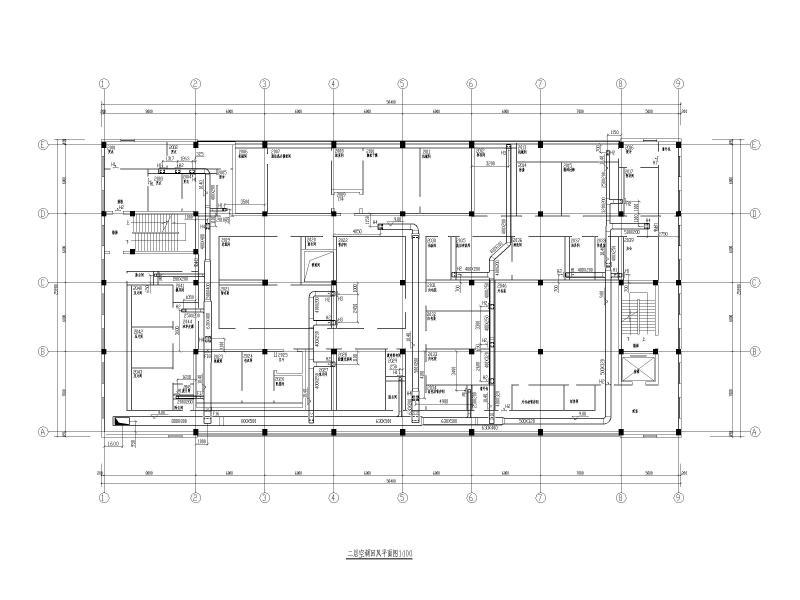

内容展示：
