4层6000平米中学图纸书馆电气施工图纸

该附件为6000平米中学图书馆 电气施工图 （强弱电）。

概况：

该项目为山西某县学校。

本子项为图书馆，建筑面积6208.98平方米，占地面积：1645.55平方米。

首层层高为4.20m；二层层高为4.50m；三～四层层高均为4.20m；五层层高为4.80m；主体4层，室内外高差0.60m，女儿墙高度3.20m，消防建筑高度22.90m（算至屋面建筑面层），规划建筑高度25.70m（算至屋面女儿墙）。

建筑建筑设计结构形式为框架剪力墙结构。

防火设计的建筑分类为多层公共建筑；其耐火等级地上二级。

设计范围：

低压配电系统；照明系统；防雷系统与安全措施；

接地系统及安全措施；

一卡通管理系统；广播系统；建筑设备监控系统；

有线电视系统；视频监控系统；综合布线系统；

会议系统；火灾自动报警系统；防火门监控系统；

消防电源监控系统；电气火灾监控系统。

部分图纸摘录：

照明平面图

配电平面图

配电系统图

广播系统图

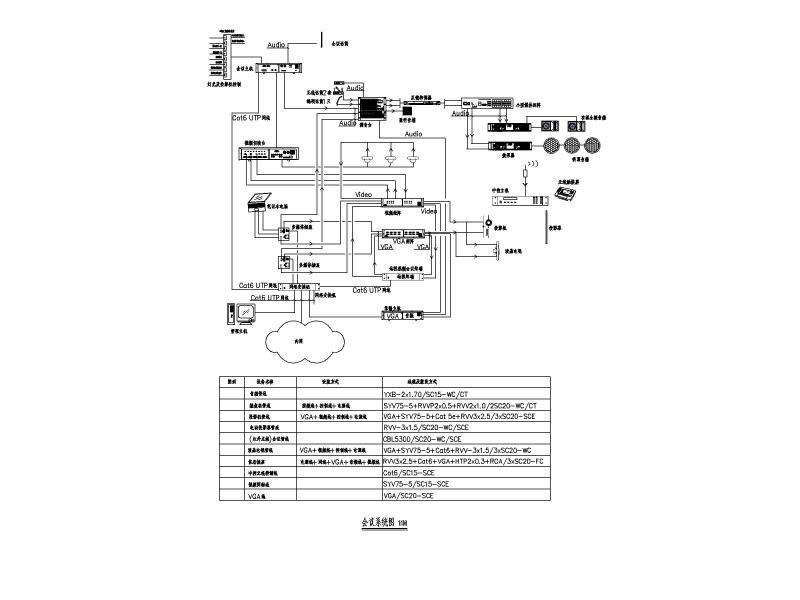

会议系统图

火灾自动报警系统图

建筑设备监控系统图

一卡通管理系统图

综合布线系统图

图纸内容全览
