污水处理厂格栅,集水池,曝气反应池,悬浮滤膜净化罐全套cad图纸

附件详情 山东某污水处理厂整套图纸,主要处理工艺为格栅 集水池 曝气反应池 悬浮滤膜净化罐,详见工艺流程图(水施-5);主要处理单元为:进水池、格栅池、集水池、曝气反应池、缓冲池、悬浮滤膜净化罐、清水池、储泥池、药剂反应槽、泵房、风机房、脱水机房、储药间、污水集水池等。   2、工艺流程说明    来自生产车间的生产废水与生活废水通过处理厂外大集水池收集混合形成综合废水,综合废水首先通过水泵输送至进水池,流经格栅除去杂物及大颗粒物质,以防后序管道、设备的堵塞,然后流入集水池,再靠重力自流至曝气反应池,废水与加入的药剂等发生一系列的物化反应后流入缓冲池,通过提升泵打入悬浮滤膜净化罐(CFM分离器),净化分离后得到的清水进入清水池,流排放(达标排放)。    悬浮滤膜净化罐最终排出的污泥集中到储泥池,然后用污泥螺杆泵打入带式浓缩脱水一体脱水机进行浓缩脱水处理,通过脱水机泥水分离后的泥饼外运处置,压滤水与污水处理厂区内污水一起自流至污水集水池,用潜污泵提升至格栅机前进水池,与废水一起进入各处理单元处理作进一步处理。    总平面管线布置图 格栅、集水池工艺图 污水集水池工艺图

以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源

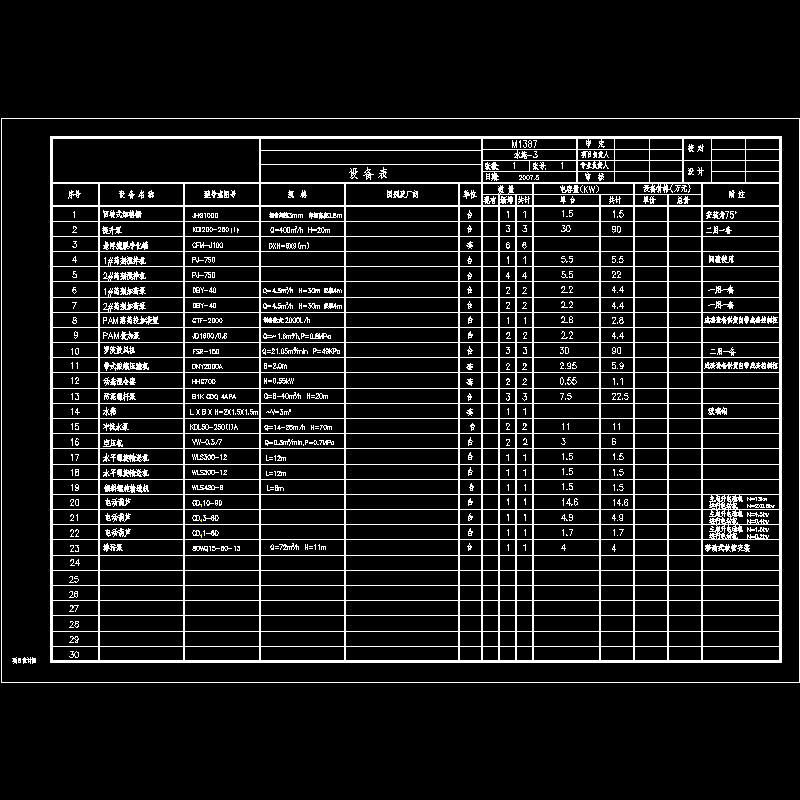

  • 设备表.dwg
    设备表.dwg
  • 脱水机房工艺图.dwg
    脱水机房工艺图.dwg

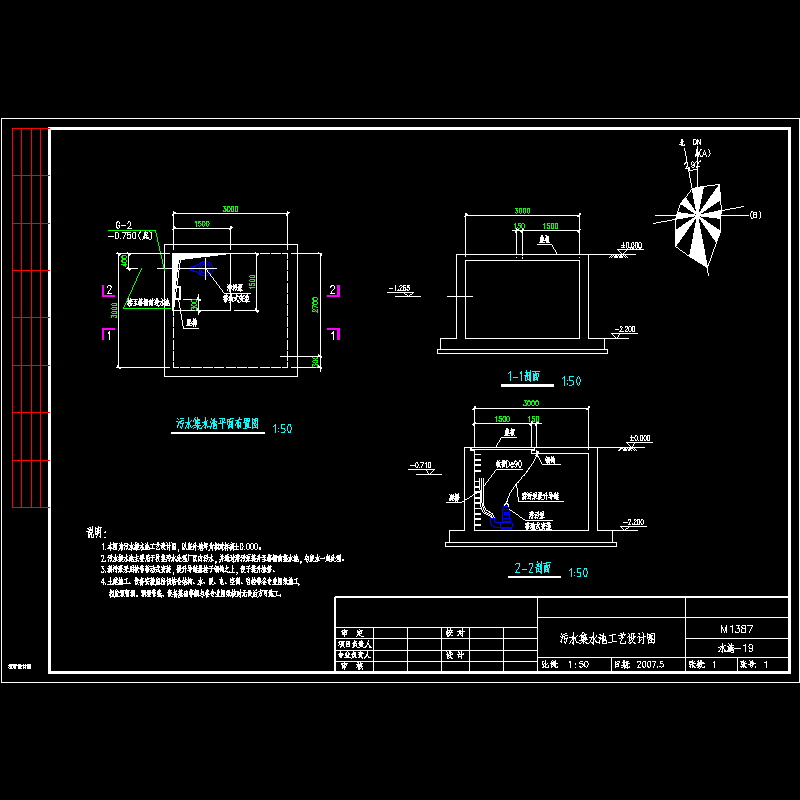

  • 污水集水池.dwg
    污水集水池.dwg

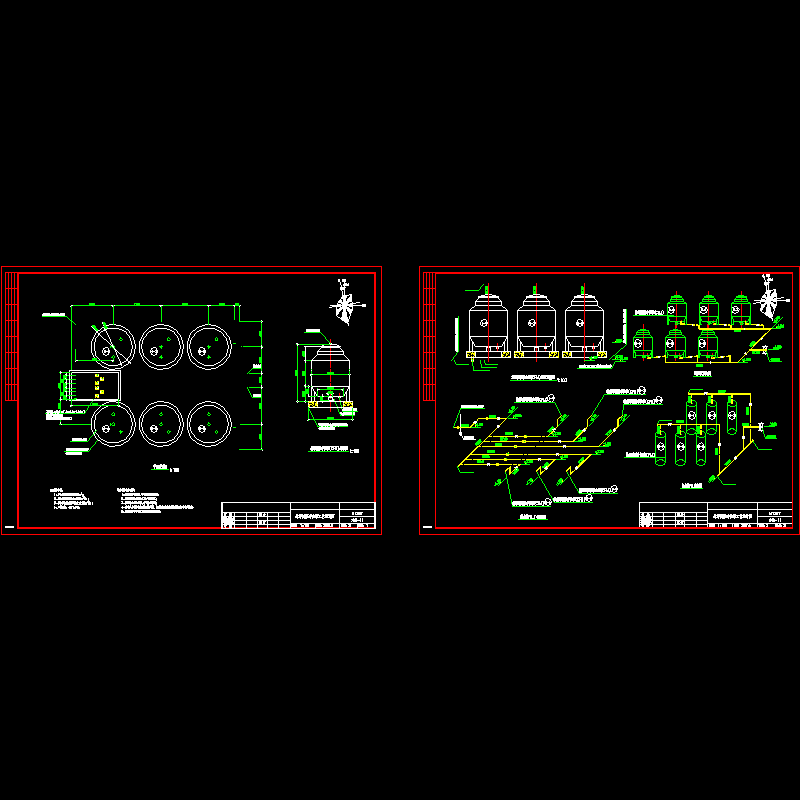

  • 悬浮滤膜净化罐.dwg
    悬浮滤膜净化罐.dwg
  • 综合工房.dwg
    综合工房.dwg
  • 材料表.dwg
    材料表.dwg
  • 风机房.dwg
    风机房.dwg
  • 格栅.dwg
    格栅.dwg
  • 流程图.dwg
    流程图.dwg
  • 目录、设计说明.dwg
    目录、设计说明.dwg
以上是部分截图,请下载附件后查看完整高清内容
