大型4层商场结构施工方案图纸含建筑图纸

搜索更多资源
  • 建筑类别：商业
  • 建筑高度类型：多层建筑
  • 建筑地上层数：4层
  • 图纸设计深度：施工图
  • 民用建筑设计使用年限：50年
  • 建筑设计结构形式：钢筋混凝土结构
  • 钢筋混凝土结构：框架
  • 基础形式 ：桩基础
  • 结构安全等级：二级
  • 地基基础设计等级：丙级
  • 抗震设防烈度：6度抗震
该资料为南昌大型四层商场 结构施工图 CAD含建筑图。
其中包含建筑全套施工图，方便与 结构施工图 对应。存在大空间结构，平面布置有特点。
图纸说明详细，结构图纸完整，各个节点大样清晰。

以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源

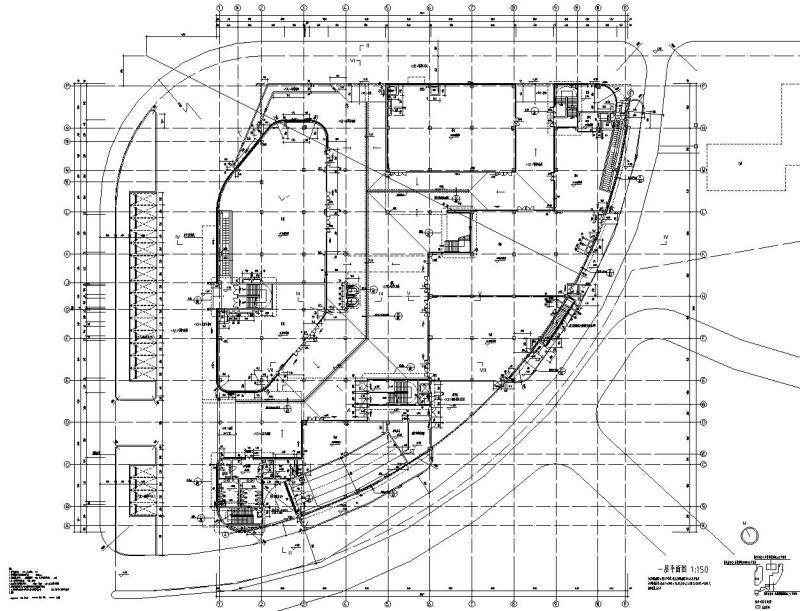

  • 建筑施工结构图纸 - 1
    建筑施工结构图纸 - 1

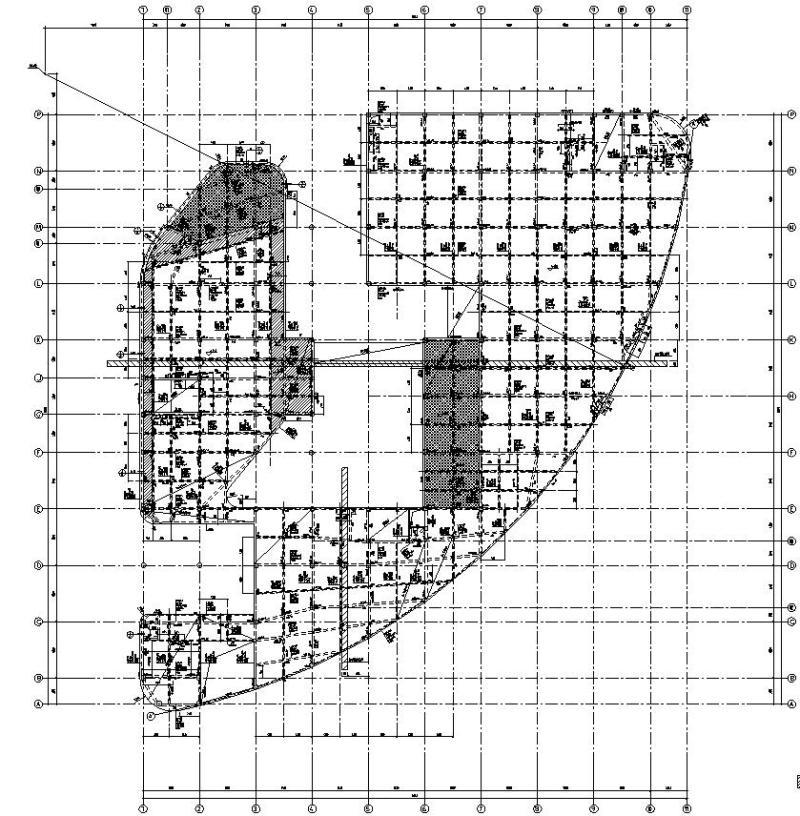

  • 建筑施工结构图纸 - 2
    建筑施工结构图纸 - 2

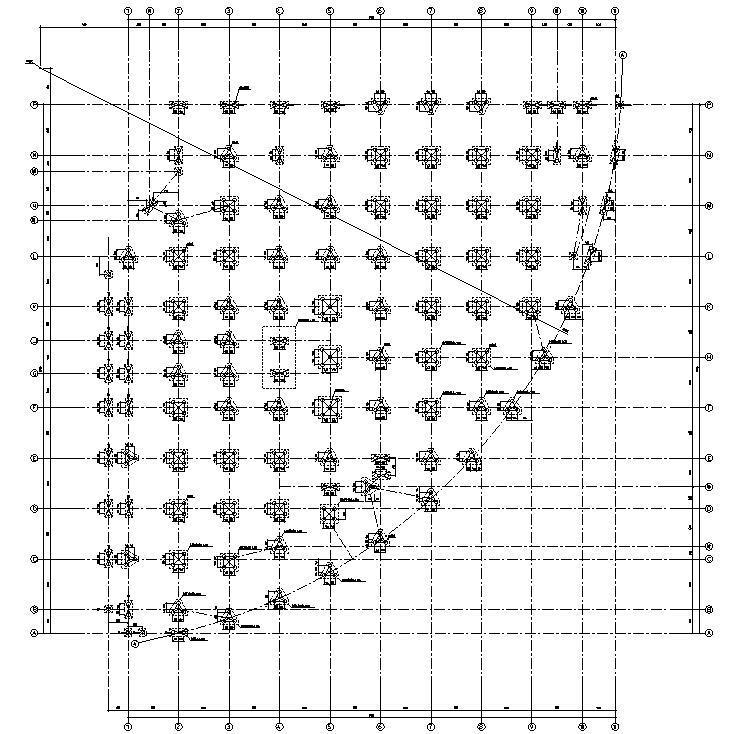

  • 建筑施工结构图纸 - 3
    建筑施工结构图纸 - 3

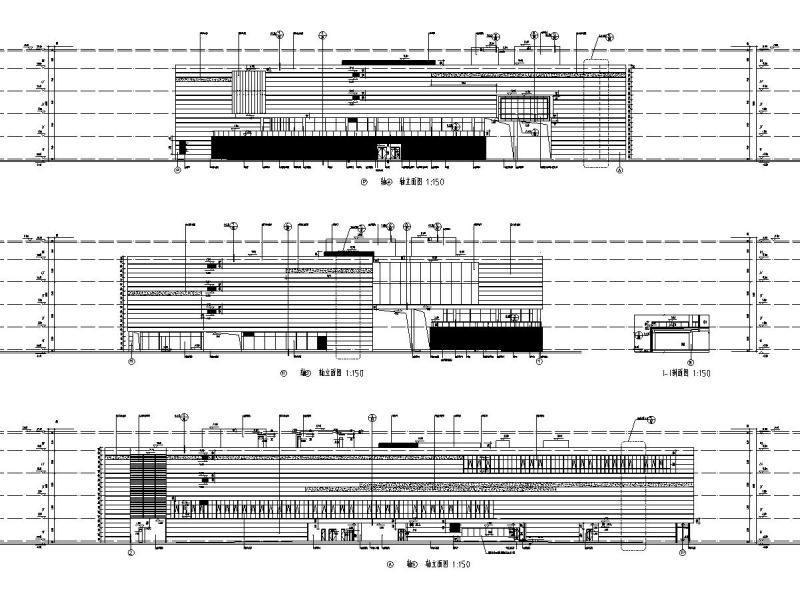

  • 建筑施工结构图纸 - 4
    建筑施工结构图纸 - 4

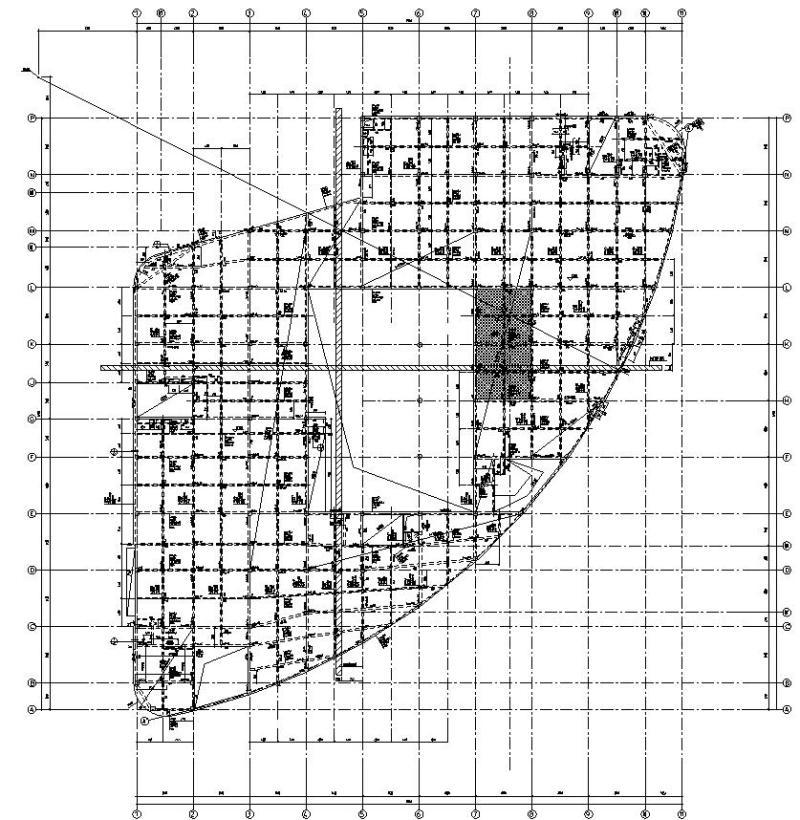

  • 建筑施工结构图纸 - 5
    建筑施工结构图纸 - 5
  • 建筑施工结构图纸 - 6
    建筑施工结构图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
