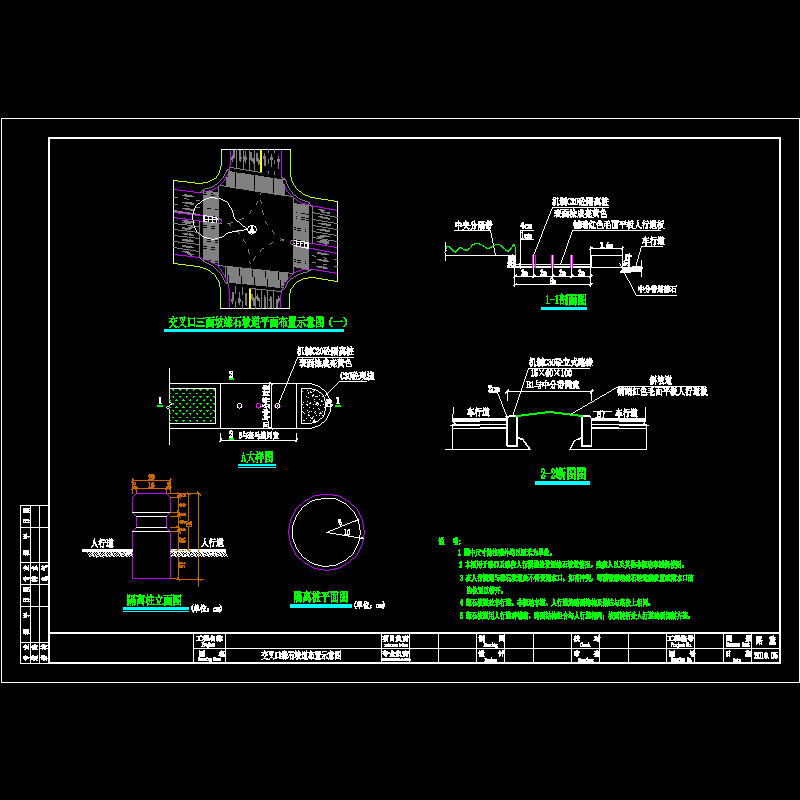

市政道路交叉口缘石坡道布置示意图纸,隔离桩立面图和桩平面图

本图用于路口及路段人行横道处设置缘石坡道情况，残疾人以及其他非机动车过街使用。在人行横道与缘石坡道处不得设雨水口，如有冲突，可稍微移动缘石坡道的位置或雨水口的的位置以错开。缘石坡道处车行道、非机动车道、人行道的路面结构及做法与路段上相同。缘石坡道用人行道砖铺砌，路面结构组合与人行道相同；坡面转折处人行道砖须切割齐整……含交叉口三面坡缘石坡道平面布置示意图（一）、A大样图、1-1剖面图、2-2断图图、隔离桩立面图、隔离桩平面图……共计1张
