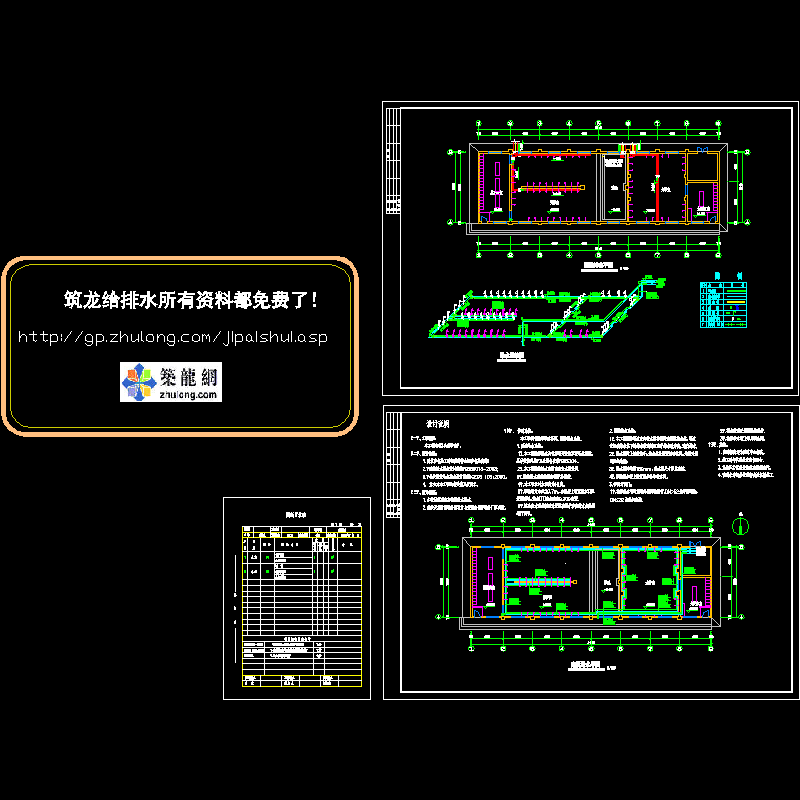

公共浴室给排水设计CAD施工图纸.dwg

设计范围：1.该资料范围包括洗浴给水排水。2.锅炉及其附属设备的设计与安装由锅炉设备厂家负责。 　　该项目设有洗浴给水系统、洗浴排水系统。 　　1.洗浴给水系统：1）.该项目洗浴给水为带脚踏开关的双管给水系统。2）.洗浴给水由院内自来水管提供。3）.洗浴给水系统热源由锅炉房提供。4）.设计水温度为40度。5）.浴池设计水位为0.7m，在池壁上设置溢水口。溢水口口底标高在0.300位置。 6）.浴池内水温控制通过设置在锅炉房内的水加热器进行调节。 　　2.洗浴排水系统：1）.该项目洗浴通过室内排水明沟将污水排至集水坑，通过设置在集水坑下的排水管道排至室外排水地沟内，进行排水。2）.排水明沟上盖铁篦子，集水坑处设置活动格网，地漏采用网框式地漏。3）.排水明沟均宽150mm。4）.浴池排水管上设置排水栓和排水阀。
