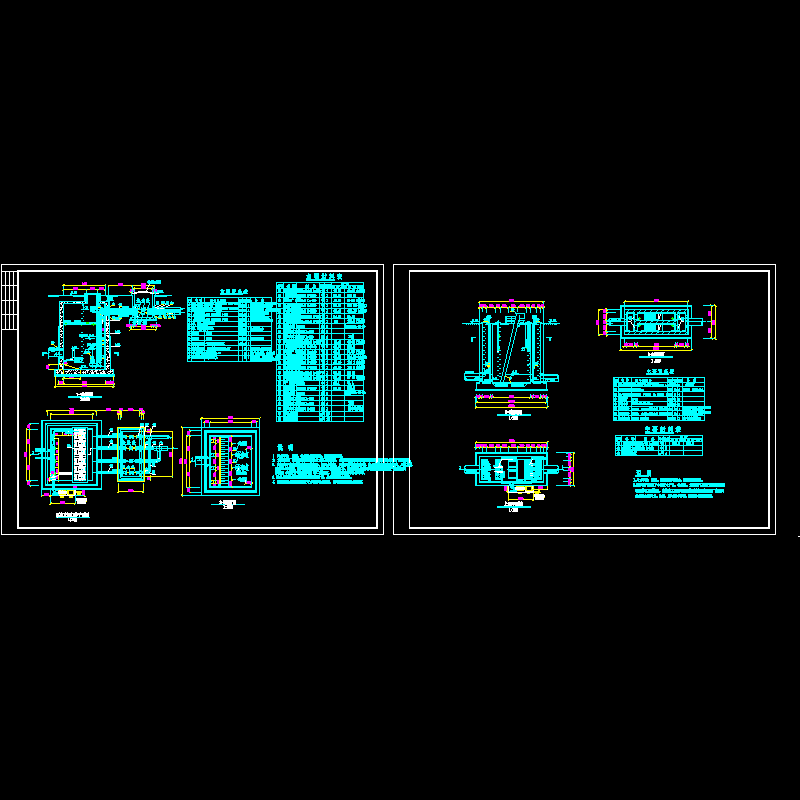

污水提升泵站设计CAD大样图.dwg

附件详情 某污水提升泵站图纸 　　说 明 　　1. 尺寸单位：管径、长度均以毫米计。国家85高程系。 　　2. 水泵供货厂家应提供基座安装尺寸图及埋件图，在泵房底板浇铸的同时对相关埋件或孔洞进行预留预埋。 　　3. 高能离子除臭系统含离子发生器、新风净化机、风管及管道支托架等，由设备供货商成套供应，风道材料采用304不锈钢，新风净化机须按国标T110制作防雨罩。除臭系统设备供货商应保证泵站废气排放达到GB3095《环境空气质量标准》中二级标准，设备使用寿命不小于20年。 　　4. 除臭系统供货商应提供该系统设计图，并提供基础大样图。 　　5. 泵房所有设备需按定货尺寸核实相关位置，若与管道发生位置冲突, 　　潜水排污泵型号Q=540m`/h H=15m N=37kW 效率≥73% 两套 　　潜水排污泵型号Q=1080m`/h H=15m N=75kW 效率≥73% 一套 　　两张图纸
