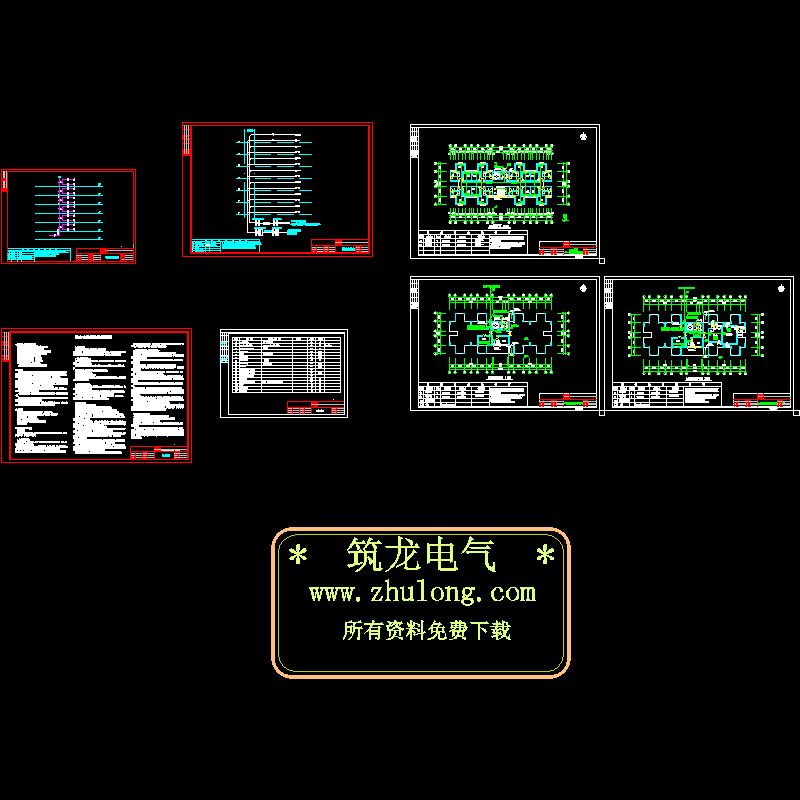

大学单身公寓综合布线图纸.dwg

1、建筑群子系统，总的综合布线的信息网络控制中心设在图书馆副楼四楼的网络中心数据机房，本楼弱电设备间用一根48芯室外单模光纤连到图书馆副楼四楼的网络中心数据机房，语音主干由电信完成到本楼的语音线缆交接间（电信设备间、弱电设备间）。 　　2、管理区子系统，在本楼主配线间数据部分及分配线间采用标准45U的19英寸机柜安装的配线架及相应的网络设备，主配线间音语音部分采用电信配线箱，数据部分采用24口模块式配线架来管理水平数据信息点，光纤采用19英寸机柜式24口光纤配线架。管理子系统根据数据信息点按1:1的比率配备原厂管理区铜缆跳线，或根据校方要求配备。 　　3、弱电设备间子系统，主配线间配线架采用模块化方式管理主干铜缆，光纤采用24口光纤配线架，机柜采用19英寸的标准机柜。 　　4、垂直主干子系统，垂直主干子系统数据主干采用8芯单模光纤。楼内语音和水平线缆一样。 　　5、水平干线子系统，教学区建筑水平子系统数据线缆采用六类UTP铜缆，生活区建筑线缆采用超五类UTP铜缆，语音线采用四芯电话线。 　　6、工作区子系统，语音采用RJ11插座，教学区采用六类信息插座（CAT6），生活区采用超五类信息插座，信息面板采用86型面板，并有明显的语音及数据标识
