4X600MW电厂循环水管道安装设计CAD图纸.dwg

1总则   1.1本说明适用于浙江大唐XXX发电厂工程的循环水地下压力钢管的制作、安装工程。   1.2该项目循环水地下压力管道的材料,采用Q235A钢管,管道的安装及管道的沟槽开挖、回填土等施工技术要求详见水结专业图纸并遵照《火电施工质量检验及评定标准》(第一篇土建工程篇)的有关规定。   1.3循环水管道管底设砂垫层,垫层厚度≥500mm,垫层设计要求详见水结专业图纸。   1.4本说明中包括对钢管的制作、焊接、安装、管道防腐保护、水压试验的施工技术要求和主要注意事项。本说明中未加规定的有关事项应遵照《电力建设施工及验收技术规范(火力发电厂管道篇)DL/5031-94》及《电力建设施工及验收技术规范(火力发电厂焊接篇)DL5007-92》的规定执行。对施工的质量检验标准,除按上述两篇中的规定执行外,尚须按《火电施工质量检验及评定标准(第七篇管道工程)》及《火电施工质量检验及评定标准(第九篇焊接工程)》中的有关规定执行

以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源

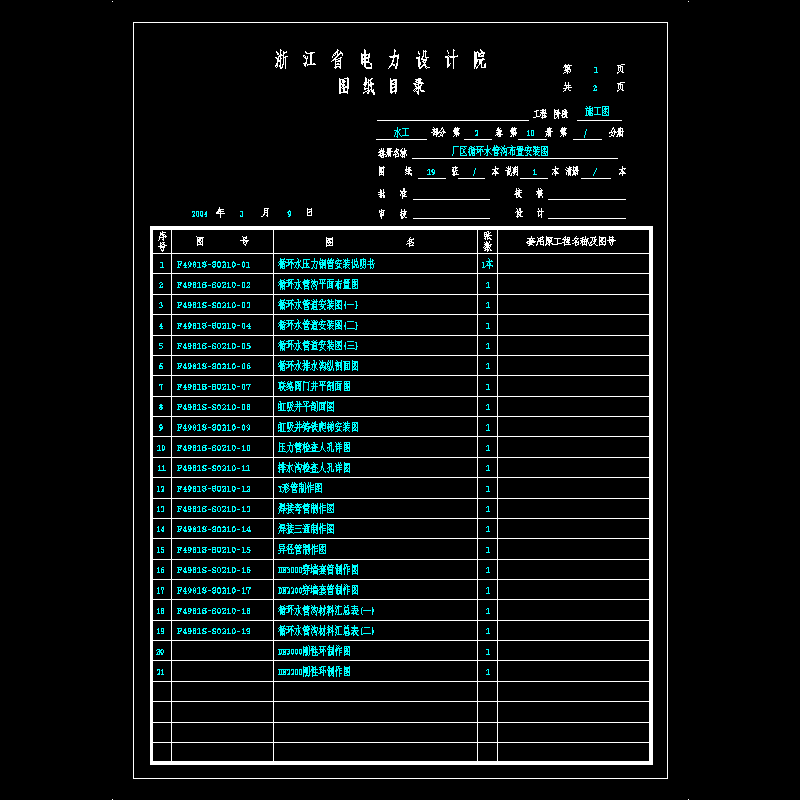

  • s0210-00目录.dwg
    s0210-00目录.dwg

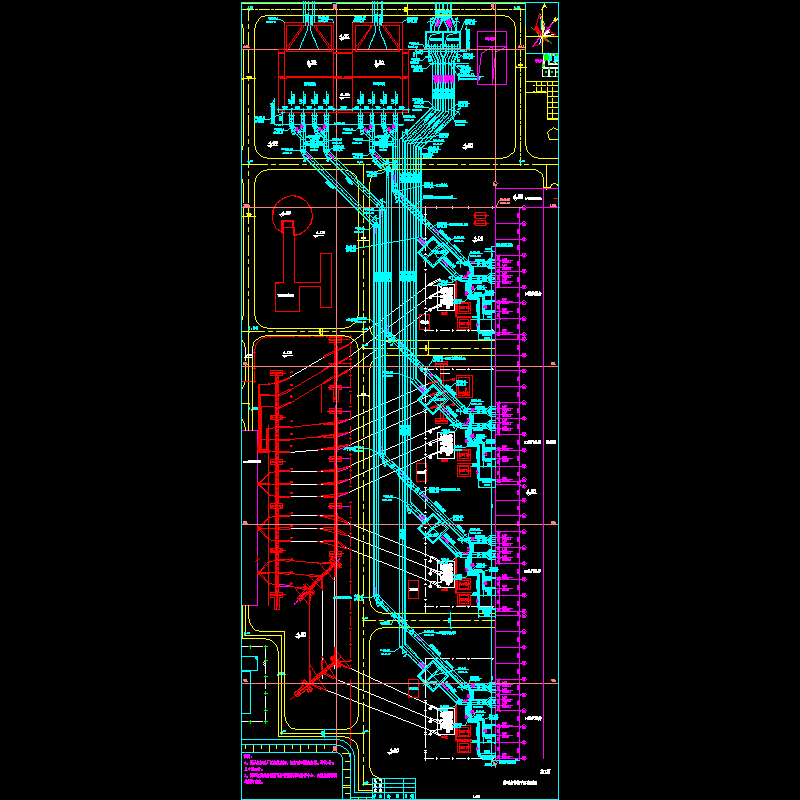

  • s0210-02循环水管沟平面布置图.dwg
    s0210-02循环水管沟平面布置图.dwg

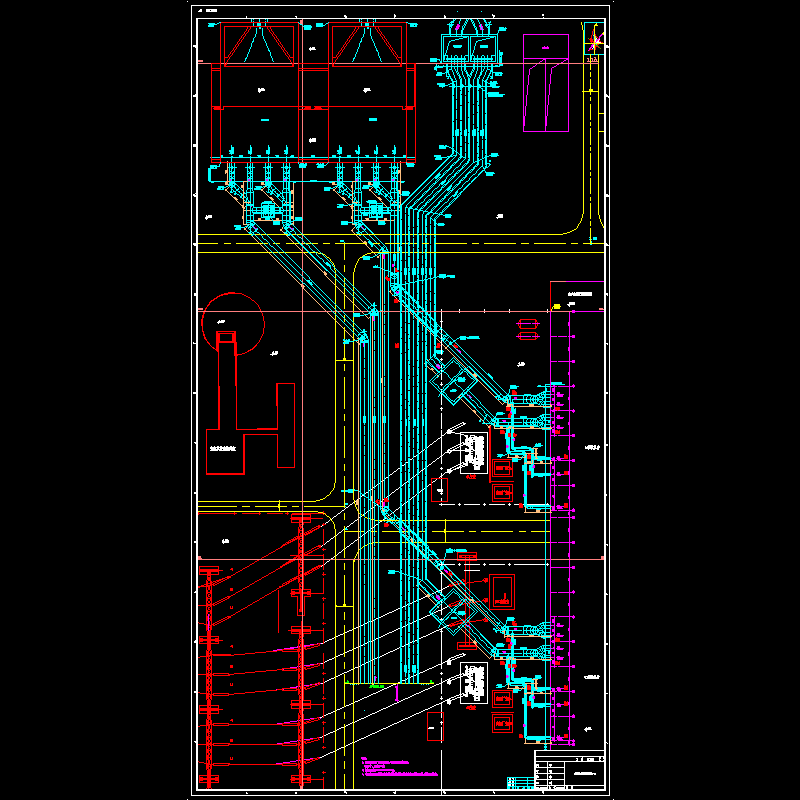

  • s0210-03循环水管道安装图(一).dwg
    s0210-03循环水管道安装图(一).dwg

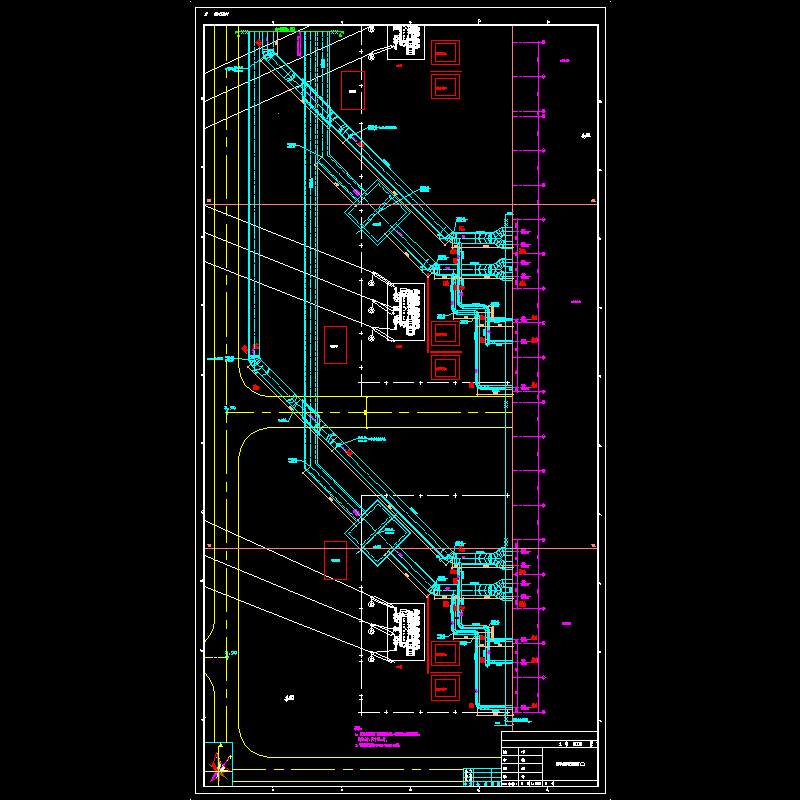

  • s0210-04循环水管道安装图(二).dwg
    s0210-04循环水管道安装图(二).dwg
  • s0210-05循环水管道安装图(三).dwg
    s0210-05循环水管道安装图(三).dwg
  • s0210-06循环水排水沟纵剖面图.dwg
    s0210-06循环水排水沟纵剖面图.dwg

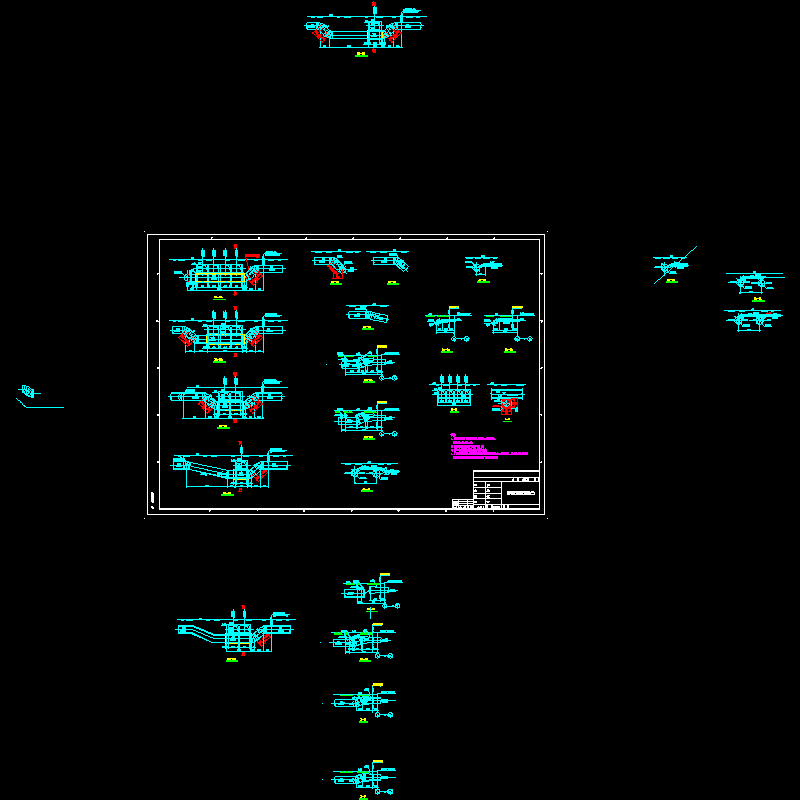

  • s0210-07联络阀门井平剖面图.dwg
    s0210-07联络阀门井平剖面图.dwg
  • s0210-08虹吸井平剖面图.dwg
    s0210-08虹吸井平剖面图.dwg
  • s0210-09虹吸井铸铁爬梯安装图.dwg
    s0210-09虹吸井铸铁爬梯安装图.dwg
  • s0210-10压力管检查人孔详图.dwg
    s0210-10压力管检查人孔详图.dwg
以上是部分截图,请下载附件后查看完整高清内容
