产业园变电站电气施工图纸（二次接线）

该附件为产业园变电站电气图纸（含二次接线）。

概况：

该项目为辽宁大连某汽车产业配套园新建变电站工程。根据业主意见负荷分布情况共设两座变电站，均位于1号建筑（生产厂房）内。本子项为2号变电站。2号变电站10/0.4kV变压器容量和台数为500kVAx1+400kVAx1，2号变电站变压器总容量为900kVA；全厂变压器容量为14500kVA。

设计范围：

变电站内的高低压供电系统、高低压设备的布置和变电站内的电力、照明、接地系统的设计，以及变电站内的送排风、设备基础和电缆桥架的设计。其他相关部分由业主根据设计要求予以配套。

部分图纸摘录：

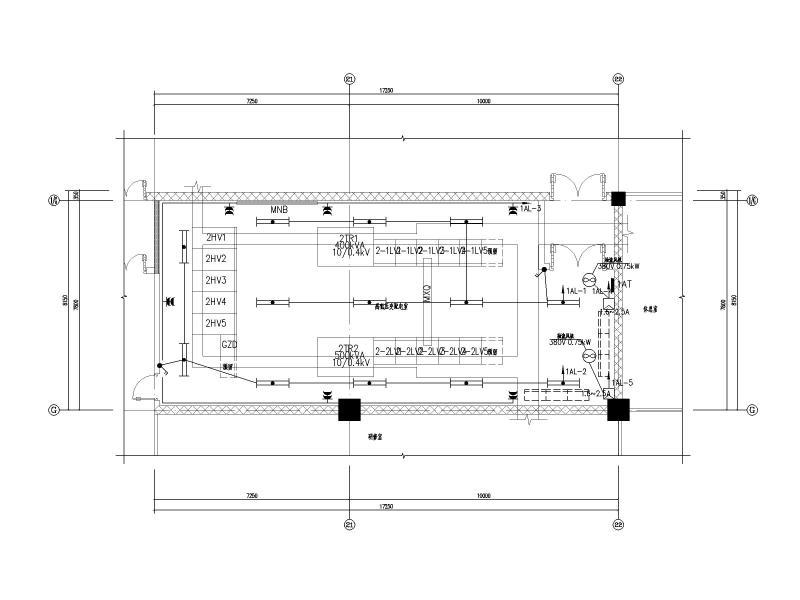

照明平面图

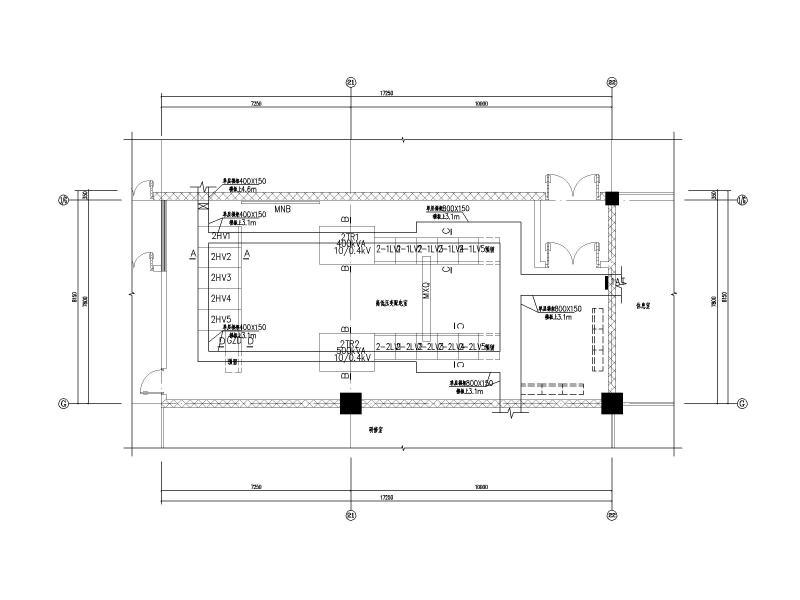

电缆桥架平面图

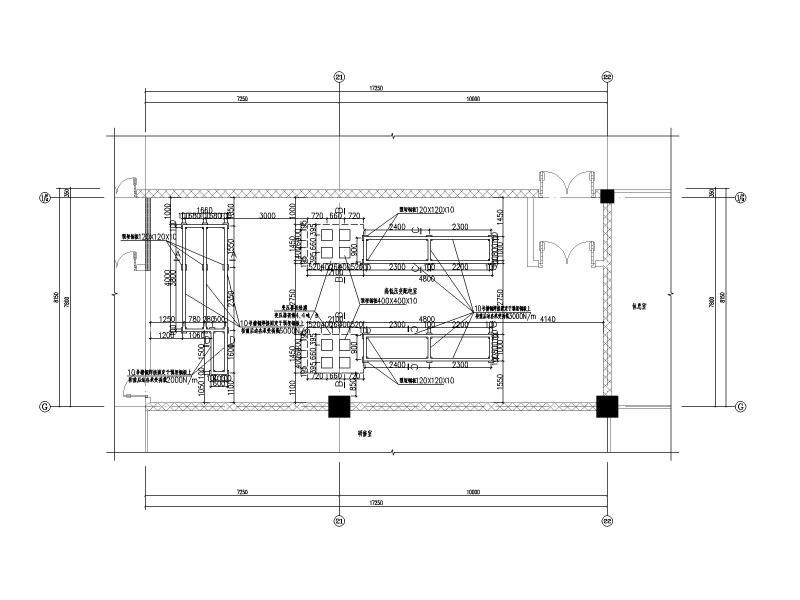

设备基础平面图

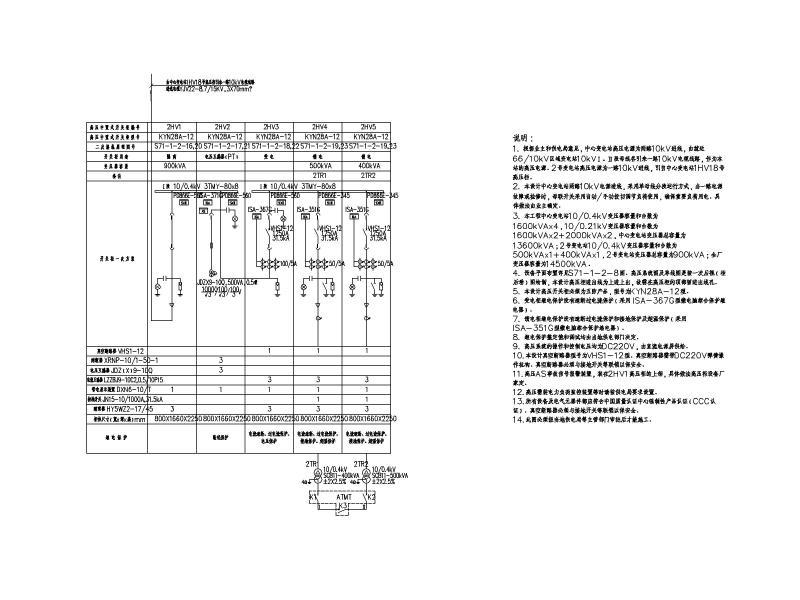

高压供电系统图

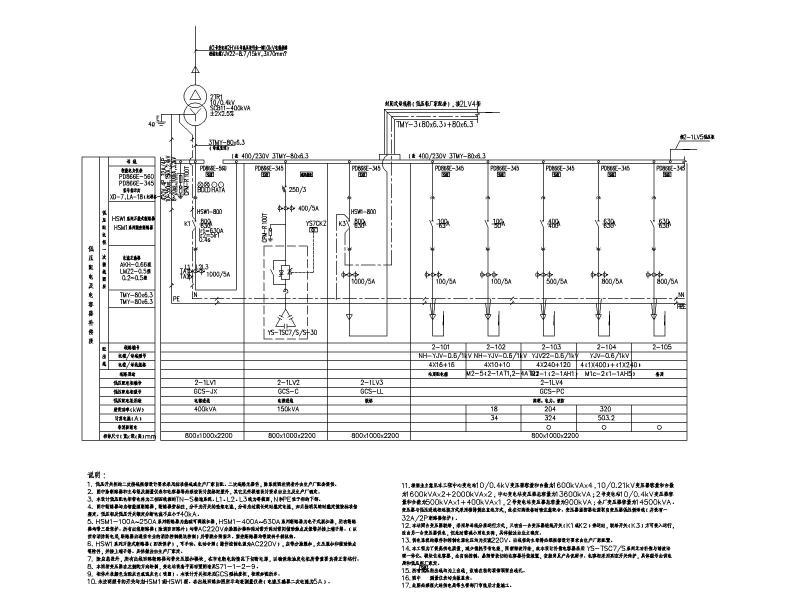

低压供电系统图

受电柜二次接线图

AS信号原理接线图

直流电源屏原理图

电压互感器柜端子板图
