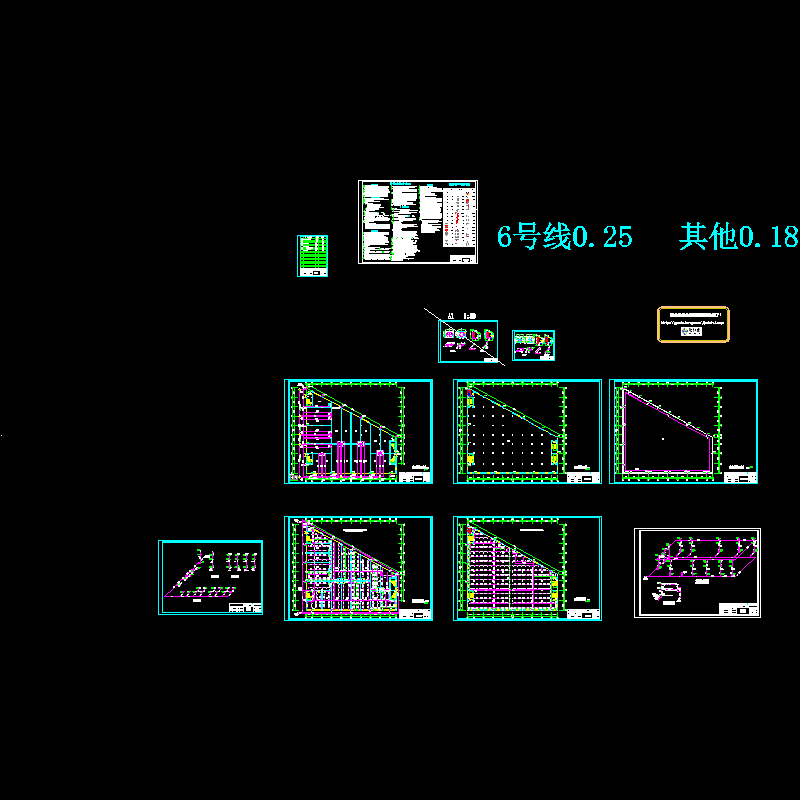

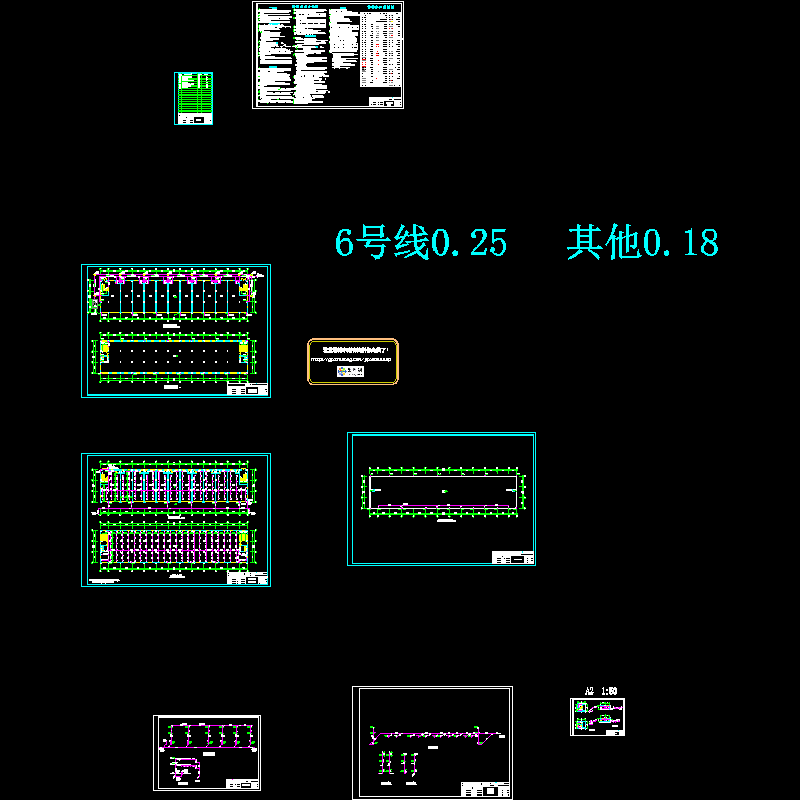

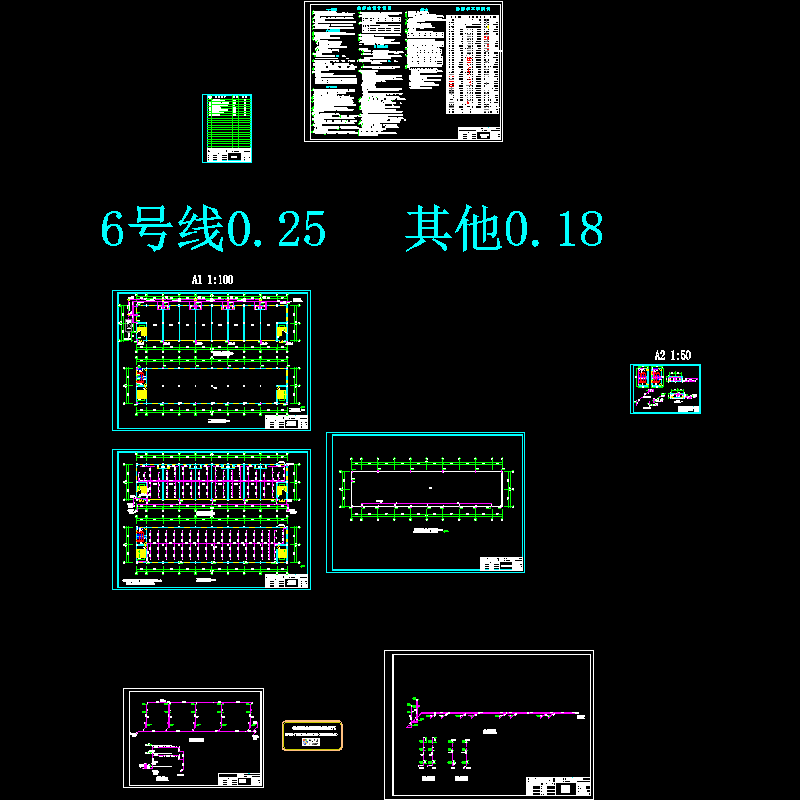

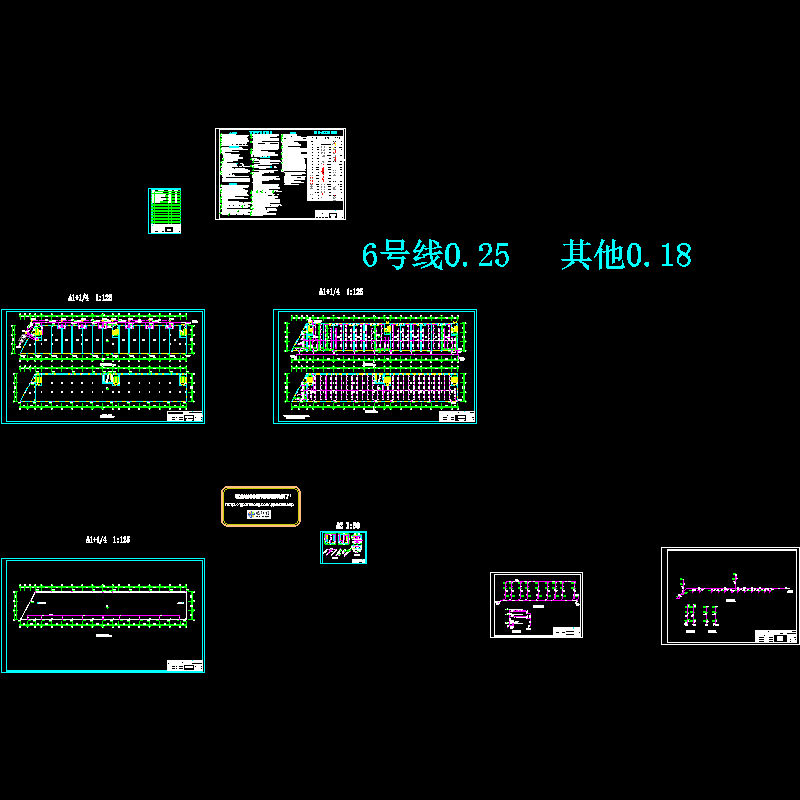

商铺10-15号给水排水设计CAD施工图纸.dwg

附件详情 商铺10-15号给排水施工图 　　 生活给水工程： 　　1。室内生活给水管道，横管安装时宜有0.002~0.005的坡度向泄水装置。 　　2。生活给水管道上的阀门，原则上DN≤50时用截止阀，DN>50时用闸阀，但在环状管网上的阀门及各种排空泄水阀一律用闸阀。。 　　3。所有埋地金属给水管除有特殊说明外，均刷热沥青两度防腐。 　　4。管材选用： 　　（1）室内生活给水管材选用： 　　 DN≤50时宜用高质量铝塑复合管；采用卡套式连接； DN≤100时宜用PP-R给水管；采用热熔连接； DN≥150时宜用孔网钢带骨架增强复合塑料管； PPR给水管（管材管件采用公称压力1.6MPa）；采用溶剂粘接； 　　（2）室外埋地给水管材选用： 　　 孔网钢带骨架增强复合塑料管;采用电热熔连接;PPR给水管，承插式胶圈接口； 　　二. 排水工程 　　（1）室内排水管（包括含接室外第一个检查井的出户管）管材采用： 　　 承插式排水铸铁管； 抗震排水铸铁管； 硬质聚氯乙烯（UPVC）管；一般D≤200采用承插式铸铁管（室外可用陶土管），D≥200可用混凝土管和钢筋混凝土管。 　　（2）室外排水管管材采用： 承插式排水铸铁管； 混凝土管； 钢筋混凝土管； 厚身陶土管； 硬质聚氯乙烯管。一般D≤200采用承插式铸铁管（室外可用陶土管），D≥200可用混凝土管和钢筋混凝土管。
