学校开水房和洗澡堂设计CAD图纸.dwg

设计范围:   该项目建筑给水、开水、热水、排水系统、消火栓系统及室内灭火器设置等设计。   给水排水系统:   给水系统:给水来自校区内给水干管 (DN200),室外给水管网压力 3.2 Mpa。卫生间、热水锅炉房及开水房给水从室外供水干管上直接引入,并分别设水表进行计量。   开水系统:开水房内设置两台 FK-3000燃气开水炉,每台开水炉小时产开水量 6m?3?。开水炉考虑每天早、中、晚定时开放。   热水系统:采用水-水换热、强制机械循环方式。热水锅炉房内设二台常压燃气热水锅炉 CWNS1.05-95/70、二台储存式浮动盘管换热器 SFW-10-0.6H、三台热媒循环泵FLGR80-100A、三台卫生热水循环泵 FLGR40-125A及一套全自动软水器 PTS-2B。系统采用高温水作为热媒水,为防止结垢,热媒水采用软化水。热水洗浴每天下午定时开放。   排水系统:系统形式采用单立管排水方式,伸顶通气管,室内生活污水汇集后,排入室外沼气化粪池。淋浴洗涤废水不入沼气化粪池。锅炉房排水经降温后排入污水管。室内生活污水经化粪池处理后,与其它废水再合流排入校区排水干管 。   消火栓给水系统:   本建筑属民用建筑,总体量约 12900m?3?,消防水量 10L/s,室内设置 SG21A65型单阀单出口消火栓,保证有两支水枪的充实水柱同时到达室内任何部位。 在建筑物的不同方向设置两根 DN100的消防入户管。室内消火栓箱暗装于墙体,安装高度栓口距地 1.10米。

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

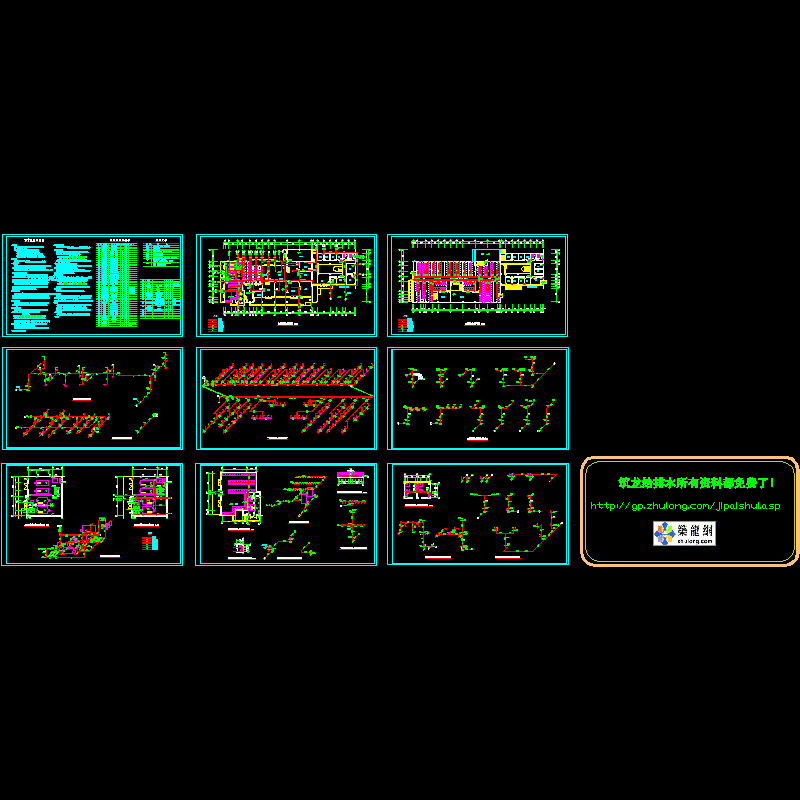

  • 学校开水房和洗澡堂设计CAD图纸.dwg - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
