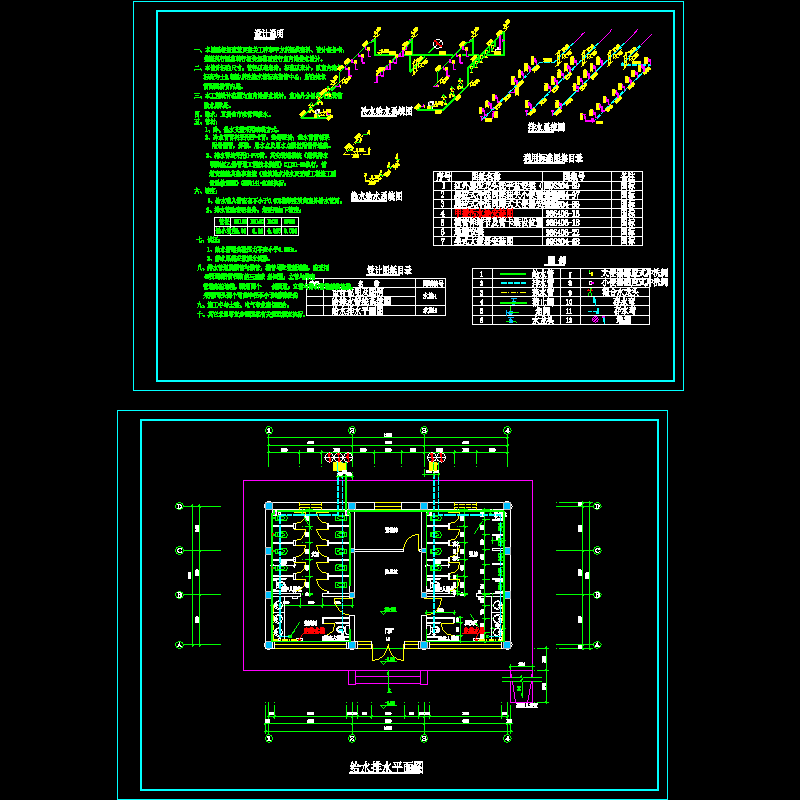

厕所给排水设计CAD图纸.dwg

一、本图系根据建筑及有关工种和甲方所提供资料、设计任务书，按照现行国家现行相关规范而进行室内给排水设计。 　　二、该资料标注尺寸，管径以毫米计，标高以米计，以室内地坪标高为±0.000, 　　图中所注给水管标高指管中心，所注排水管标高指管内底。 　　三、该项目设计范围为室内给排水设计，室内外分界线为建筑物散水外1米处。 　　四、给水：直接由市政管网供水。 　　五、管材： 　　1、冷、热水支管采用暗装方式。 　　2、冷水管管材采用PP-R管，热熔连接；热水管管材采用紫铜管，焊接。用水点及用水点附近用管件连接。 　　3、排水管均采用U-PVC管。其安装连接按《建筑排水硬聚氯乙烯管道工程技术规程》CJJ31-89执行，管道安装的其他事宜按《建筑给水排水及采暖工程施工质量验收规范》GB50141-2002执行。
