220KV变电站建筑施工图纸

附件详情

这份参考资料为某220KV变电站 建筑施工 图

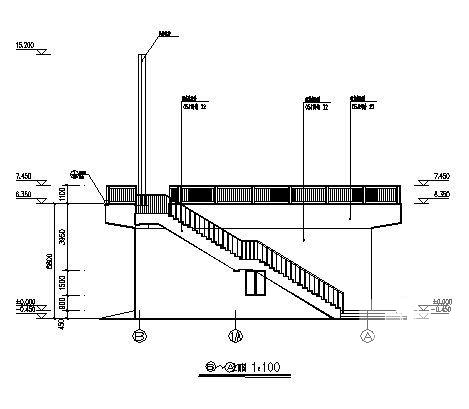

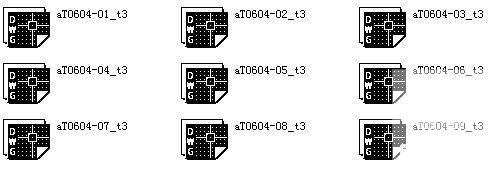

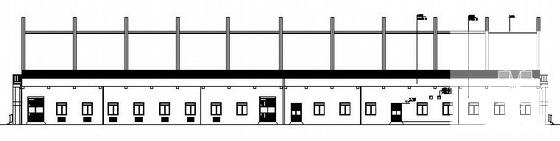

这份参考资料包括设计说明、工程作法、门窗表、建筑平面图、GIS平台平面图、屋面排水示意图、立面、剖面图、卫生间详图、 楼梯详图 、墙身大样、檐口作法等，共9张图纸
设计功能包括：工具仪表、警卫、资料室、蓄电池室、机动机房、备餐间、二次设备室、配电间等
1.该项目建筑面积1055.6平方米，建筑物的安全等级二级，耐火等级二级，建筑物抗震设防为乙类，抗震烈度为八度，按照九度采取抗震构造措施，使用年限五十年.该项目为框排架结构
2.建筑主要材料和构造要求
1)标高0.000米以上，墙体采用MU10烧结多孔砖，M7.5混合砂浆砌筑；标高0.000米以下，墙体采用烧结普通砖，M7.5水泥砂浆砌筑。
