4层6800平米教学楼电气施工图纸
-
建筑类别：教育
-
建筑高度类型：多层建筑
-
建筑设计结构形式：其他结构
-
建筑设计面积：6818.65平方米
-
建筑地上层数：4层
-
建筑地下层数：1层
-
图纸设计深度：施工图
-
图纸设计格式：天正建筑CAD 7.0,CAD2000
-
地下室用途：其它
-
负荷等级：二级,三级
-
防雷等级：第二类
-
接地方式：TN-C-S
-
项目所在地：四川
-
强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它
-
弱电设计：火灾自动报警系统,视频监控系统,综合布线系统,有线电视和卫星接收系统,广播系统,其它
该附件为6800平米教学楼
电气施工图
。
概况：
本项目为四川省成都市工业职业技术学校二期工程。本子项为3号教学楼,建筑面积共6818.65m`，高16.15米，地下一层，地上四层，为教室和部分办公。
设计范围：
供配电系统；照明系统；防雷接地系统；
火警及消防联动系统；综合布线系统；有线电视系统；
视频监控系统；广播系统；多媒体教室系统。
部分图纸摘录：

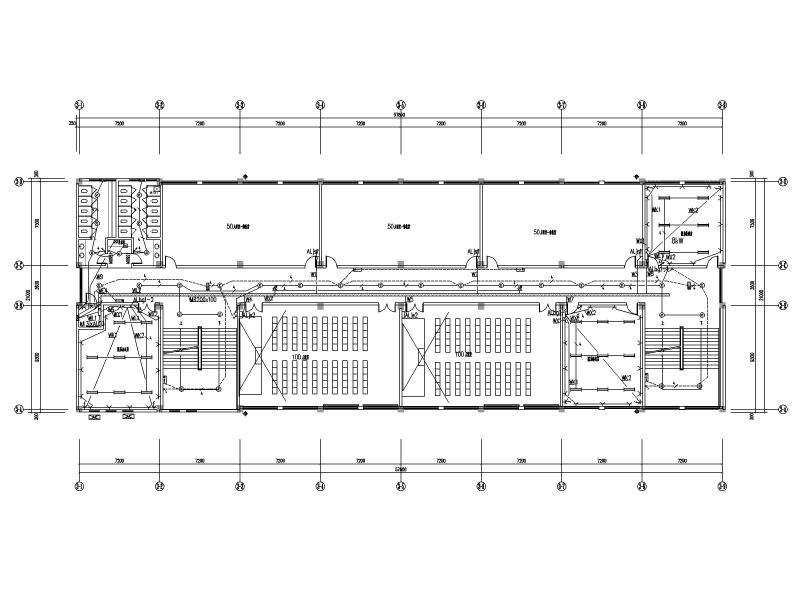

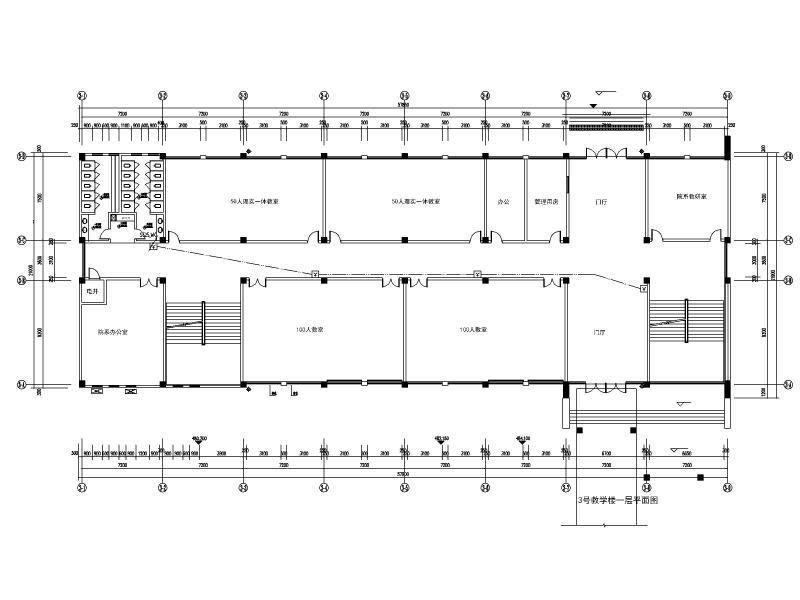

强电平面图
火灾报警平面图
弱电平面图

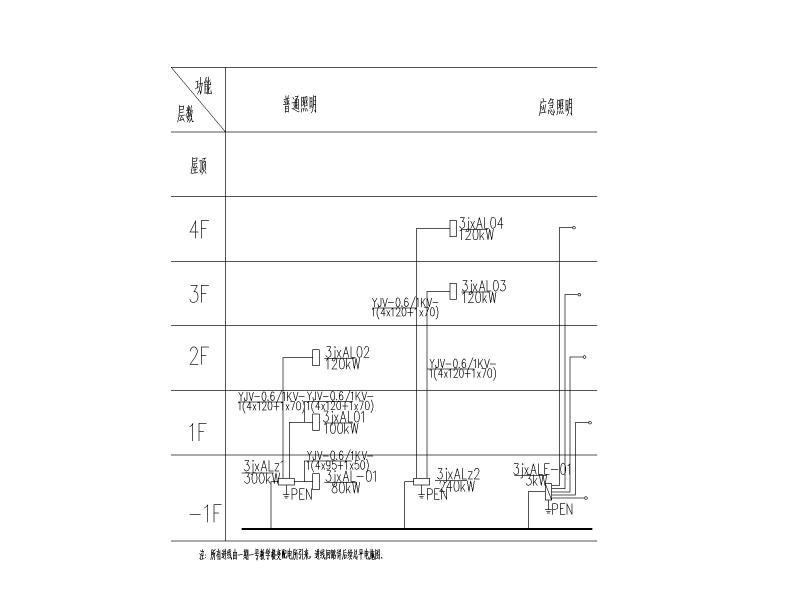

竖向系统图

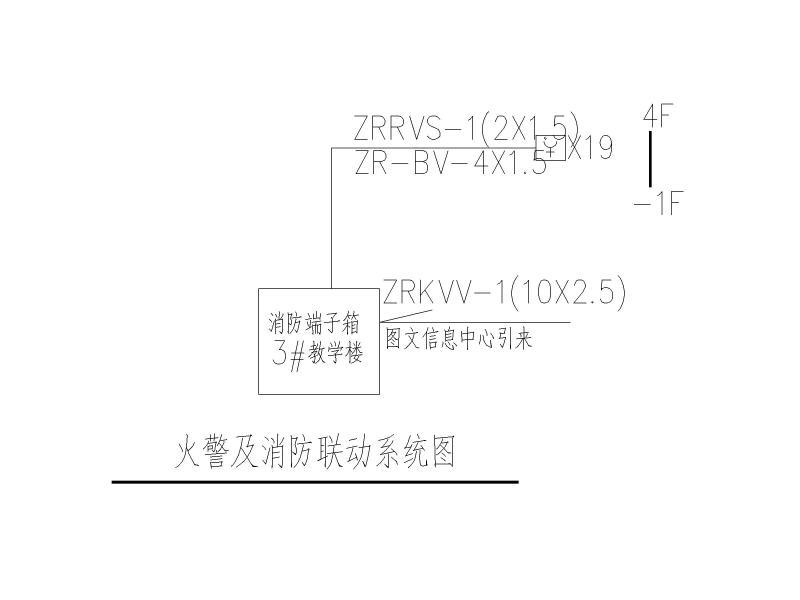

火警及消防联动系统图
综合布线系统图
视频监控系统图
广播系统图
